Снимките са само с информационна цел. Вижте спецификацията на продукта
please use latin characters

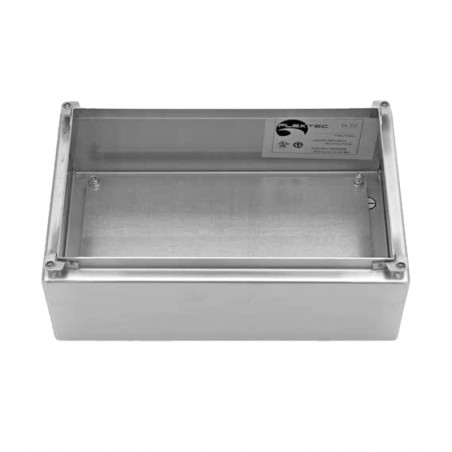

Nadaje się do mocowania elementów i urządzeń wewnątrz skrzynek. Na życzenie możliwe wykonanie płyty montażowej ze stali AISI304 lub AISI316L. Zmieniając ostatnią literę kodu: G= FeZn-blacha ocynkowana (standard) H= AISI 304 L= AISI 316L |
Rysunki techniczne ![]() |
Obudowy serii FD | Obudowy serii FP | Wymiary płyty montażowej | Kod płyty montażowej | |
---|---|---|---|---|
B | H | |||
FD10109 | FP10109 | - | - | - |
FD10159 | FP10159 | 65 | 115 | PIL1015G |
FD10209 | FP10209 | 65 | 165 | PIL1020G |
- | FP10309 | 65 | 265 | PIL1030G |
FD15159 | FP15159 | 115 | 115 | PIL1515G |
FD151512 | FP151512 | 115 | 115 | PIL1515G |
FD15309 | FP15309 | 115 | 265 | PIL1530G |
FD153012 | FP153012 | 115 | 265 | PIL1530G |
FD20209 | FP20209 | 165 | 165 | PIL2020G |
FD202012 | FP202012 | 165 | 165 | PIL2020G |
FD20309 | FP20309 | 165 | 265 | PIL2030G |
FD203012 | FP203012 | 165 | 265 | PIL2030G |
FD204012 | - | 165 | 365 | PIL2040G |
FD303012 | - | 265 | 265 | PIL3030G |
FD304015 | - | 265 | 365 | PIL3040G |
FD404015 | - | 365 | 365 | PIL4040G |
FD406015 | - | 365 | 565 | PIL4060G |
FD606020 | - | 565 | 565 | PIL6060G |
Wskazane do mocowania szyn DIN w panelach przycisków i skrzynkach łączeniowych. Rozstaw otworów 12,5 mm dla wkrętu samogwintującego 4,5 mm do szybkiego mocowania![]() Na życzenie możliwe jest mocowanie wykonane ze stali AISI304 lub AISI316L. Zmieniając ostatnią literę kodu: G= FeZn-Lamiera zincata (standard) H= AISI 304 L= AISI 316L |
Tabela kodów
|
||||||||||||||||||||||||||||||||||||
![]() |
Rysunki techniczne![]() |
![]() |
![]() |
![]() |
![]() |
Wspornik podłogowy, składający się z podstawy mocującej go do podłogi i kolumny o profilu rurowym, odpowiedniej do pozycjonowania skrzynek łączeniowych lub paneli przycisków. Wykonane ze stali AISI304 lub w AISI316L (na życzenie). | |
Rysunki techniczne ![]() |
|
![]() |
Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?
Трябва да сте влезли
Nadaje się do mocowania elementów i urządzeń wewnątrz skrzynek. Na życzenie możliwe wykonanie płyty montażowej ze stali AISI304 lub AISI316L. Zmieniając ostatnią literę kodu: G= FeZn-blacha ocynkowana (standard) H= AISI 304 L= AISI 316L |
Rysunki techniczne ![]() |
Obudowy serii FD | Obudowy serii FP | Wymiary płyty montażowej | Kod płyty montażowej | |
---|---|---|---|---|
B | H | |||
FD10109 | FP10109 | - | - | - |
FD10159 | FP10159 | 65 | 115 | PIL1015G |
FD10209 | FP10209 | 65 | 165 | PIL1020G |
- | FP10309 | 65 | 265 | PIL1030G |
FD15159 | FP15159 | 115 | 115 | PIL1515G |
FD151512 | FP151512 | 115 | 115 | PIL1515G |
FD15309 | FP15309 | 115 | 265 | PIL1530G |
FD153012 | FP153012 | 115 | 265 | PIL1530G |
FD20209 | FP20209 | 165 | 165 | PIL2020G |
FD202012 | FP202012 | 165 | 165 | PIL2020G |
FD20309 | FP20309 | 165 | 265 | PIL2030G |
FD203012 | FP203012 | 165 | 265 | PIL2030G |
FD204012 | - | 165 | 365 | PIL2040G |
FD303012 | - | 265 | 265 | PIL3030G |
FD304015 | - | 265 | 365 | PIL3040G |
FD404015 | - | 365 | 365 | PIL4040G |
FD406015 | - | 365 | 565 | PIL4060G |
FD606020 | - | 565 | 565 | PIL6060G |
Wskazane do mocowania szyn DIN w panelach przycisków i skrzynkach łączeniowych. Rozstaw otworów 12,5 mm dla wkrętu samogwintującego 4,5 mm do szybkiego mocowania![]() Na życzenie możliwe jest mocowanie wykonane ze stali AISI304 lub AISI316L. Zmieniając ostatnią literę kodu: G= FeZn-Lamiera zincata (standard) H= AISI 304 L= AISI 316L |
Tabela kodów
|
||||||||||||||||||||||||||||||||||||
![]() |
Rysunki techniczne![]() |
![]() |
![]() |
![]() |
![]() |
Wspornik podłogowy, składający się z podstawy mocującej go do podłogi i kolumny o profilu rurowym, odpowiedniej do pozycjonowania skrzynek łączeniowych lub paneli przycisków. Wykonane ze stali AISI304 lub w AISI316L (na życzenie). | |
Rysunki techniczne ![]() |
|
![]() |
