Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

Аксесоари и комплекти за капкови ade кабелни жлези

Dławnice kablowe Capri ADE - akcesoria i zestawy


Dostępne modele

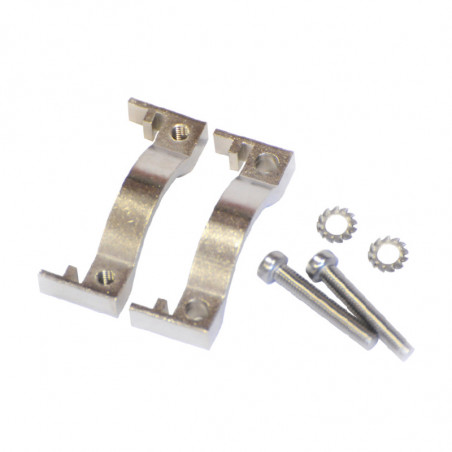

Zewnętrzne moduły zaciskowe ADE



Zakres dławienia Rozmiar Dla sześciokątnego Szerokość Grubość Kod
2,8 - 5,5 3 15,0 18,0 5,0 CAP810334
4,0 - 8,5 4 17,0 20,0 5,0 CAP810444
6,0 - 11,0 5 19,0 22,0 5,0 CAP810534
8,5 - 16,0 6 24,0 27,5 6,0 CAP810634
12,0 - 21,0 7 30,0 33,5 8,0 CAP810734
16,0 - 27,5 8 41,0 45,0 8,0 CAP810834
21,0 - 34,0 9 48,0 52,0 9,5 CAP810934
27,0 - 41,0 10 55,0 59,0 9,5 CAP811034
33,0 - 48,0 11 64,0 690 12,0 CAP811134
40,0 - 56,0 12 72,0 78,0 12,0 CAP811234
47,0 - 65,0 13 85,0 92,0 16,0 CAP811334
54,0 - 74,0 14 95,0 103,0 16,0 CAP811434
63,0 - 83,0 15 110,0 118,0 18,0 CAP811534
72,0 - 93,0 16 120,0 128,0 18,0 CAP811634


Moduł zaciskowy ADE – materiał: osłona i śrubki z niklowanego mosiądzu oraz stali nierdzewnej. Wszystkie wymiary w mm.



Osłona płaszcza przewodu ADE-4F i 5F



Rozmiar dławnicy Płaszcz zewnętrzny Kod
Min. Maks.
5 4,5 7,5 CAP560530
6 7,0 11,0 CAP560630
7 10,0 15,0 CAP560730
8 13,5 20,0 CAP560830
9 18,0 26,5 CAP560930
10 23,0 32,5 CAP561030
11 29,0 39,5 CAP561130
12 35,0 46,5 CAP561230
13 42,0 54,5 CAP561330
14 50,0 61,0 CAP561430
15 58,0 72,5 CAP561530
16 66,0 81,5 CAP561630


Osłona płaszcza ADE-4F i 5F – materiał: nikiel. Wszystkie wymiary w mm.

ADE - standard CAP / zestawy DTS




Zestawy K1, K2 i K3 są dostępne dla wszystkich modeli ADE.
Zestawy uszczelek wylewanych (DTSK1, DTSK2, DTSK3) pasują wyłącznie do dławnic typu ADE-5F o rozmiarze 12 – 17.
Aby zamówić zestawy uszczelek należy dodać przedrostek „DTS” przed kodem zestawu np. ADE5M752NPNDTSK2.



Uszczelka wylewana ADE-5F

Rozmiar uszczelki Kod
12 CAP850012
13 CAP850013
14 CAP850014
15 CAP850015
16 CAP850016
17 CAP850017


Akcesoria Capri



Zakres temperaturowy -60°C do 140°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
10 15,0 1,2 CAP221045
12 18,0 1,2 CAP221245
16 22,0 1,2 CAP221645
20 27,0 1,2 CAP222045
25 35,0 1,5 CAP222545
32 43,0 1,5 CAP223245
40 55,0 1,5 CAP224045
50 69,0 1,5 CAP225045
63 82,0 2,0 CAP226345
75 94,0 2,0 CAP227545
90 110,0 2,0 CAP229045
110 130,0 2,0 CAP221145
Tabela kodów NPT
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
1/4” 18,0 1,5 CAP239014
3/8” 22,0 1,5 CAP239038
1/2” 31,0 1,5 CAP239012
3/4” 35,0 1,5 CAP239034
1” 43,0 1,5 CAP239010
1 1/4” 59,0 1,5 CAP239114
1 1/2” 69,0 1,5 CAP239112
2” 79,0 2,0 CAP239020
2 1/2” 94,0 2,0 CAP239212
3” 110,0 2,0 CAP239300
3 1/2” 119,0 2,0 CAP239312
4” 130,0 2,0 CAP239414




Zakres temperaturowy -40°C do 80°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod uszczelki neoprenowej
Gwint D E (grubość)
10 15,0 1,2 CAP221049
12 18,0 1,2 CAP221249
16 22,0 1,2 CAP221649
20 24,0 1,2 CAP222049
25 30,0 1,5 CAP222549
32 42,0 1,5 CAP223249
40 52,0 1,5 CAP224049
50 63,0 1,5 CAP225049
63 77,0 2,0 CAP226349
75 90,0 2,0 CAP227549
90 106,0 2,0 CAP229049
110 126,0 2,0 CAP221149
Tabela kodów NPT
Uszczelka Kod uszczelki neoprenowej
Gwint D E (grubość)
1/4” 20,0 1,5 CAP229014
3/8” 22,0 1,5 CAP229038
1/2” 27,0 1,5 CAP229012
3/4” 33,0 1,5 CAP229034
1” 41,0 1,5 CAP229010
1 1/4” 52,0 1,5 CAP229114
1 1/2” 57,0 1,5 CAP229112
2” 71,0 2,0 CAP229020
2 1/2” 85,0 2,0 CAP229212
3” 104,0 2,0 CAP229300
3 1/2” 120,0 2,0 CAP229312
4” 130,0 2,0 CAP229414




Zakres temperaturowy -30°C do 80°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod czerwonej uszczelki
Gwint D E (grubość)
10 15,0 1,5 CAP221041
12 18,0 1,5 CAP221241
16 22,0 1,5 CAP221641
20 27,0 1,5 CAP222041
25 35,0 1,5 CAP222541
32 43,0 1,5 CAP223241
40 55,0 1,5 CAP224041
50 69,0 1,5 CAP225041
63 82,0 1,5 CAP226341
75 94,0 1,5 CAP227541
90 110,0 1,5 CAP229041
110 130,0 1,5 CAP221141
Tabela kodów NPT
Uszczelka Kod czerwonej uszczelki
Gwint D E (grubość)
1/4” 18,0 1,5 CAP219014
3/8” 22,0 1,5 CAP219038
1/2” 31,0 1,5 CAP219012
3/4” 35,0 1,5 CAP219034
1” 43,0 1,5 CAP219010
1 1/4” 59,0 1,5 CAP219114
1 1/2” 69,0 1,5 CAP219112
2” 79,0 2,0 CAP219020
2 1/2” 94,0 2,0 CAP219212
3” 110,0 2,0 CAP219300
3 1/2” 119,0 2,0 CAP219312
4” 130,0 2,0 CAP219414





Zakres temperaturowy -30°C do 75°C. Wszystkie wymiary w mm.

Zakres temperaturowy -60°C do 140°C. Wszystkie wymiary w mm.



Białe podkładki nylonowe
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
12 23,8 1,5 CAP221242
16 25,0 1,5 CAP221642
20 28,7 1,5 CAP222042
25 36,0 1,5 CAP222542
32 42,5 1,5 CAP223242
40 52,0 1,5 CAP224042
50 65,0 1,5 CAP225042
63 79,4 1,5 CAP226342
75 90,5 1,5 CAP227542
80 10,4 1,5 CAP229042
90 114,3 1,5 CAP229042
100 114,3 1,5 CAP221142
110 135,0 1,5 CAP221142
Osłony PTFE
Uszczelka Kod osłony PTFE
Gwint D E (grubość)
12 23,8 1,5 CAP221243
16 25,0 1,5 CAP221643
20 28,7 1,5 CAP222043
25 36,0 1,5 CAP222543
32 42,5 1,5 CAP223243
40 52,0 1,5 CAP224043
50 65,0 1,5 CAP225043
63 79,4 2,0 CAP226343
75 90,5 1,5 CAP227543
80 10,4 1,5 CAP228043
90 114,3 1,5 CAP229043
100 114,3 1,5 CAP229943
110 135,0 1,5 CAP221143





Wszystkie wymiary w mm.



Tabela kodów ISO
Nakrętka Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint
16 CAP221694 CAP221699
20 CAP222094 CAP222099
25 CAP222594 CAP222599
32 CAP223294 CAP223299
40 CAP224094 CAP224099
50 CAP225094 CAP225099
63 CAP226394 CAP226399
75 CAP227594 CAP227599
90 CAP229094 CAP229099
110 CAP221104 CAP2211099
Tabela kodów NPT
Nakrętka Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint
1/2” CAP280124 CAP280129
3/4” CAP280134 CAP280139
1” CAP280144 CAP280149
1 1/4” CAP280154 CAP280159
1 1/2” CAP280164 CAP280169
2” CAP280174 CAP280179
2 1/2” CAP280184 CAP280189
3” CAP280194 CAP280199
3 1/2” CAP280204 CAP280209
4” CAP280214 CAP280219





Tabela kodów ISO
Uziemienie Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint A B C D
16 48,5 30,0 6,5 24,5 CAP567034 CAP567039
20 53,8 33,0 7,0 28,6 CAP567054 CAP567059
25 61,5 36,0 10,5 34,0 CAP567074 CAP567079
32 73,0 41,0 12,2 42,0 CAP567094 CAP567099
40 86,5 44,5 13,5 54,0 CAP567124 CAP567129
50 111,5 58,0 13,5 6,0 CAP567154 CAP567159
63 125,5 67,0 13,5 77,0 CAP567184 CAP567189
75 137,5 73,0 13,5 89,0 CAP567194 CAP567199
90 167,0 93,0 13,5 109,5 CAP567214 CAP567219
110 214,0 125,0 13,5 138,0 CAP567234 CAP567239


Wszystkie wymiary w mm.

Tabela kodów NPT
Uziemienie Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint A B C D
1/2” 61,5 33,0 10,5 28,6 CAP567064 CAP567069
3/4” 73,0 36,0 12,2 34,0 CAP567084 CAP567089
1” 73,0 41,0 12,2 42,0 CAP567104 CAP567109
1 1/4” 86,5 44,5 13,5 54,0 CAP567134 CAP567139
1 1/2” 111,5 58,0 13,5 67,0 CAP567154 CAP567159
2” 125,5 67,0 13,5 77,0 CAP567174 CAP567179
2 1/2” 137,5 73,0 13,5 89,0 CAP567194 CAP567199
3” 167,0 93,0 13,5 109,5 CAP567214 CAP567219
3 1/2” 188,0 107,3 13,5 121,5 CAP567224 CAP567229
4” 214,0 125,0 13,5 138,0 CAP567244 CAP567249


Wszystkie wymiary w mm.





Wszystkie wymiary w mm.



Tabela kodów ISO
Podkładka ząbkowana Kod, stal galwanizowana
Gwint D
16 25,5 CAP280016
20 32,5 CAP280020
25 39,5 CAP280025
32 49,5 CAP280032
40 64,5 CAP280040
50 80,5 CAP280050
63 100,0 CAP280063
75 112,0 CAP280075
90 123,0 CAP280090
Tabela kodów ISO
Podkładka ząbkowana Kod, stal nierdzewna 316L
Gwint D
16 25,5 CAP280016
20 32,5 CAP280020
25 39,5 CAP280025
32 49,5 CAP280032
40 64,5 CAP280040
50 80,5 CAP280050
63 100,0 CAP280063
75 112,0 CAP280075
90 123,0 CAP280090



Tabela kodów
Osłona Kod, PVC
Wymiar ADE Średnica A
4 16,0 CAP506040
5 20,0 CAP506050
6 25,0 CAP506060
7 31,0 CAP506070
8 43,0 CAP506080
9 52,0 CAP506090
10 59,0 CAP506100
11 67,0 CAP506110
12 75,0 CAP506120
13 90,0 CAP506130
14 100,0 CAP506140
15 116,0 CAP506150
16 127,0 CAP506160



HTL (Smar do wysokich temperatur)
Rozmiar Kod
4,0 oz CAP023836
HTL to wysokotemperaturowy smar przewodzący przeznaczony do dławnic metalowych.
  • efektywny i wydajny w temp. -70oF do 1800oF,
  • zapobiega rdzewieniu,
  • zapewnia przewodność,
  • skuteczny także pomiędzy elementami dławnicy.


Mieszanka CAPRI
Rozmiar Kod
0,5 oz CAP560001
1,0 oz CAP560002
4,0 oz CAP560003
Stosowane wyłącznie z dławnicami ADE-1FC i ADE-6FC.


По-малко
Прочетете още

Изпратете запитване

Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?

Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА close
Благодарим ви, че изпратихте съобщението си. Ние ще отговорим възможно най-скоро.
ПОИСКАЙТЕ ПРОДУКТА close
Преглед
изпратете запитване

Добави към списъка с желания

Трябва да сте влезли

Dławnice kablowe Capri ADE - akcesoria i zestawy


Dostępne modele





Zewnętrzne moduły zaciskowe ADE



Zakres dławienia Rozmiar Dla sześciokątnego Szerokość Grubość Kod
2,8 - 5,5 3 15,0 18,0 5,0 CAP810334
4,0 - 8,5 4 17,0 20,0 5,0 CAP810444
6,0 - 11,0 5 19,0 22,0 5,0 CAP810534
8,5 - 16,0 6 24,0 27,5 6,0 CAP810634
12,0 - 21,0 7 30,0 33,5 8,0 CAP810734
16,0 - 27,5 8 41,0 45,0 8,0 CAP810834
21,0 - 34,0 9 48,0 52,0 9,5 CAP810934
27,0 - 41,0 10 55,0 59,0 9,5 CAP811034
33,0 - 48,0 11 64,0 690 12,0 CAP811134
40,0 - 56,0 12 72,0 78,0 12,0 CAP811234
47,0 - 65,0 13 85,0 92,0 16,0 CAP811334
54,0 - 74,0 14 95,0 103,0 16,0 CAP811434
63,0 - 83,0 15 110,0 118,0 18,0 CAP811534
72,0 - 93,0 16 120,0 128,0 18,0 CAP811634


Moduł zaciskowy ADE – materiał: osłona i śrubki z niklowanego mosiądzu oraz stali nierdzewnej. Wszystkie wymiary w mm.



Osłona płaszcza przewodu ADE-4F i 5F



Rozmiar dławnicy Płaszcz zewnętrzny Kod
Min. Maks.
5 4,5 7,5 CAP560530
6 7,0 11,0 CAP560630
7 10,0 15,0 CAP560730
8 13,5 20,0 CAP560830
9 18,0 26,5 CAP560930
10 23,0 32,5 CAP561030
11 29,0 39,5 CAP561130
12 35,0 46,5 CAP561230
13 42,0 54,5 CAP561330
14 50,0 61,0 CAP561430
15 58,0 72,5 CAP561530
16 66,0 81,5 CAP561630


Osłona płaszcza ADE-4F i 5F – materiał: nikiel. Wszystkie wymiary w mm.

ADE - standard CAP / zestawy DTS




Zestawy K1, K2 i K3 są dostępne dla wszystkich modeli ADE.
Zestawy uszczelek wylewanych (DTSK1, DTSK2, DTSK3) pasują wyłącznie do dławnic typu ADE-5F o rozmiarze 12 – 17.
Aby zamówić zestawy uszczelek należy dodać przedrostek „DTS” przed kodem zestawu np. ADE5M752NPNDTSK2.



Uszczelka wylewana ADE-5F

Rozmiar uszczelki Kod
12 CAP850012
13 CAP850013
14 CAP850014
15 CAP850015
16 CAP850016
17 CAP850017


Akcesoria Capri



Zakres temperaturowy -60°C do 140°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
10 15,0 1,2 CAP221045
12 18,0 1,2 CAP221245
16 22,0 1,2 CAP221645
20 27,0 1,2 CAP222045
25 35,0 1,5 CAP222545
32 43,0 1,5 CAP223245
40 55,0 1,5 CAP224045
50 69,0 1,5 CAP225045
63 82,0 2,0 CAP226345
75 94,0 2,0 CAP227545
90 110,0 2,0 CAP229045
110 130,0 2,0 CAP221145
Tabela kodów NPT
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
1/4” 18,0 1,5 CAP239014
3/8” 22,0 1,5 CAP239038
1/2” 31,0 1,5 CAP239012
3/4” 35,0 1,5 CAP239034
1” 43,0 1,5 CAP239010
1 1/4” 59,0 1,5 CAP239114
1 1/2” 69,0 1,5 CAP239112
2” 79,0 2,0 CAP239020
2 1/2” 94,0 2,0 CAP239212
3” 110,0 2,0 CAP239300
3 1/2” 119,0 2,0 CAP239312
4” 130,0 2,0 CAP239414




Zakres temperaturowy -40°C do 80°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod uszczelki neoprenowej
Gwint D E (grubość)
10 15,0 1,2 CAP221049
12 18,0 1,2 CAP221249
16 22,0 1,2 CAP221649
20 24,0 1,2 CAP222049
25 30,0 1,5 CAP222549
32 42,0 1,5 CAP223249
40 52,0 1,5 CAP224049
50 63,0 1,5 CAP225049
63 77,0 2,0 CAP226349
75 90,0 2,0 CAP227549
90 106,0 2,0 CAP229049
110 126,0 2,0 CAP221149
Tabela kodów NPT
Uszczelka Kod uszczelki neoprenowej
Gwint D E (grubość)
1/4” 20,0 1,5 CAP229014
3/8” 22,0 1,5 CAP229038
1/2” 27,0 1,5 CAP229012
3/4” 33,0 1,5 CAP229034
1” 41,0 1,5 CAP229010
1 1/4” 52,0 1,5 CAP229114
1 1/2” 57,0 1,5 CAP229112
2” 71,0 2,0 CAP229020
2 1/2” 85,0 2,0 CAP229212
3” 104,0 2,0 CAP229300
3 1/2” 120,0 2,0 CAP229312
4” 130,0 2,0 CAP229414




Zakres temperaturowy -30°C do 80°C. Wszystkie wymiary w mm. Średnice zewnętrzne mogą ulec zmianie.

Tabela kodów ISO
Uszczelka Kod czerwonej uszczelki
Gwint D E (grubość)
10 15,0 1,5 CAP221041
12 18,0 1,5 CAP221241
16 22,0 1,5 CAP221641
20 27,0 1,5 CAP222041
25 35,0 1,5 CAP222541
32 43,0 1,5 CAP223241
40 55,0 1,5 CAP224041
50 69,0 1,5 CAP225041
63 82,0 1,5 CAP226341
75 94,0 1,5 CAP227541
90 110,0 1,5 CAP229041
110 130,0 1,5 CAP221141
Tabela kodów NPT
Uszczelka Kod czerwonej uszczelki
Gwint D E (grubość)
1/4” 18,0 1,5 CAP219014
3/8” 22,0 1,5 CAP219038
1/2” 31,0 1,5 CAP219012
3/4” 35,0 1,5 CAP219034
1” 43,0 1,5 CAP219010
1 1/4” 59,0 1,5 CAP219114
1 1/2” 69,0 1,5 CAP219112
2” 79,0 2,0 CAP219020
2 1/2” 94,0 2,0 CAP219212
3” 110,0 2,0 CAP219300
3 1/2” 119,0 2,0 CAP219312
4” 130,0 2,0 CAP219414





Zakres temperaturowy -30°C do 75°C. Wszystkie wymiary w mm.

Zakres temperaturowy -60°C do 140°C. Wszystkie wymiary w mm.



Białe podkładki nylonowe
Uszczelka Kod zielonej uszczelki
Gwint D E (grubość)
12 23,8 1,5 CAP221242
16 25,0 1,5 CAP221642
20 28,7 1,5 CAP222042
25 36,0 1,5 CAP222542
32 42,5 1,5 CAP223242
40 52,0 1,5 CAP224042
50 65,0 1,5 CAP225042
63 79,4 1,5 CAP226342
75 90,5 1,5 CAP227542
80 10,4 1,5 CAP229042
90 114,3 1,5 CAP229042
100 114,3 1,5 CAP221142
110 135,0 1,5 CAP221142
Osłony PTFE
Uszczelka Kod osłony PTFE
Gwint D E (grubość)
12 23,8 1,5 CAP221243
16 25,0 1,5 CAP221643
20 28,7 1,5 CAP222043
25 36,0 1,5 CAP222543
32 42,5 1,5 CAP223243
40 52,0 1,5 CAP224043
50 65,0 1,5 CAP225043
63 79,4 2,0 CAP226343
75 90,5 1,5 CAP227543
80 10,4 1,5 CAP228043
90 114,3 1,5 CAP229043
100 114,3 1,5 CAP229943
110 135,0 1,5 CAP221143





Wszystkie wymiary w mm.



Tabela kodów ISO
Nakrętka Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint
16 CAP221694 CAP221699
20 CAP222094 CAP222099
25 CAP222594 CAP222599
32 CAP223294 CAP223299
40 CAP224094 CAP224099
50 CAP225094 CAP225099
63 CAP226394 CAP226399
75 CAP227594 CAP227599
90 CAP229094 CAP229099
110 CAP221104 CAP2211099
Tabela kodów NPT
Nakrętka Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint
1/2” CAP280124 CAP280129
3/4” CAP280134 CAP280139
1” CAP280144 CAP280149
1 1/4” CAP280154 CAP280159
1 1/2” CAP280164 CAP280169
2” CAP280174 CAP280179
2 1/2” CAP280184 CAP280189
3” CAP280194 CAP280199
3 1/2” CAP280204 CAP280209
4” CAP280214 CAP280219





Tabela kodów ISO
Uziemienie Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint A B C D
16 48,5 30,0 6,5 24,5 CAP567034 CAP567039
20 53,8 33,0 7,0 28,6 CAP567054 CAP567059
25 61,5 36,0 10,5 34,0 CAP567074 CAP567079
32 73,0 41,0 12,2 42,0 CAP567094 CAP567099
40 86,5 44,5 13,5 54,0 CAP567124 CAP567129
50 111,5 58,0 13,5 6,0 CAP567154 CAP567159
63 125,5 67,0 13,5 77,0 CAP567184 CAP567189
75 137,5 73,0 13,5 89,0 CAP567194 CAP567199
90 167,0 93,0 13,5 109,5 CAP567214 CAP567219
110 214,0 125,0 13,5 138,0 CAP567234 CAP567239


Wszystkie wymiary w mm.

Tabela kodów NPT
Uziemienie Kod nakrętki mosiężnej Kod nakrętki ze stali 316L
Gwint A B C D
1/2” 61,5 33,0 10,5 28,6 CAP567064 CAP567069
3/4” 73,0 36,0 12,2 34,0 CAP567084 CAP567089
1” 73,0 41,0 12,2 42,0 CAP567104 CAP567109
1 1/4” 86,5 44,5 13,5 54,0 CAP567134 CAP567139
1 1/2” 111,5 58,0 13,5 67,0 CAP567154 CAP567159
2” 125,5 67,0 13,5 77,0 CAP567174 CAP567179
2 1/2” 137,5 73,0 13,5 89,0 CAP567194 CAP567199
3” 167,0 93,0 13,5 109,5 CAP567214 CAP567219
3 1/2” 188,0 107,3 13,5 121,5 CAP567224 CAP567229
4” 214,0 125,0 13,5 138,0 CAP567244 CAP567249


Wszystkie wymiary w mm.





Wszystkie wymiary w mm.



Tabela kodów ISO
Podkładka ząbkowana Kod, stal galwanizowana
Gwint D
16 25,5 CAP280016
20 32,5 CAP280020
25 39,5 CAP280025
32 49,5 CAP280032
40 64,5 CAP280040
50 80,5 CAP280050
63 100,0 CAP280063
75 112,0 CAP280075
90 123,0 CAP280090
Tabela kodów ISO
Podkładka ząbkowana Kod, stal nierdzewna 316L
Gwint D
16 25,5 CAP280016
20 32,5 CAP280020
25 39,5 CAP280025
32 49,5 CAP280032
40 64,5 CAP280040
50 80,5 CAP280050
63 100,0 CAP280063
75 112,0 CAP280075
90 123,0 CAP280090



Tabela kodów
Osłona Kod, PVC
Wymiar ADE Średnica A
4 16,0 CAP506040
5 20,0 CAP506050
6 25,0 CAP506060
7 31,0 CAP506070
8 43,0 CAP506080
9 52,0 CAP506090
10 59,0 CAP506100
11 67,0 CAP506110
12 75,0 CAP506120
13 90,0 CAP506130
14 100,0 CAP506140
15 116,0 CAP506150
16 127,0 CAP506160



HTL (Smar do wysokich temperatur)
Rozmiar Kod
4,0 oz CAP023836
HTL to wysokotemperaturowy smar przewodzący przeznaczony do dławnic metalowych.
  • efektywny i wydajny w temp. -70oF do 1800oF,
  • zapobiega rdzewieniu,
  • zapewnia przewodność,
  • skuteczny także pomiędzy elementami dławnicy.


Mieszanka CAPRI
Rozmiar Kod
0,5 oz CAP560001
1,0 oz CAP560002
4,0 oz CAP560003
Stosowane wyłącznie z dławnicami ADE-1FC i ADE-6FC.


По-малко
Прочетете още
Коментари (0)
