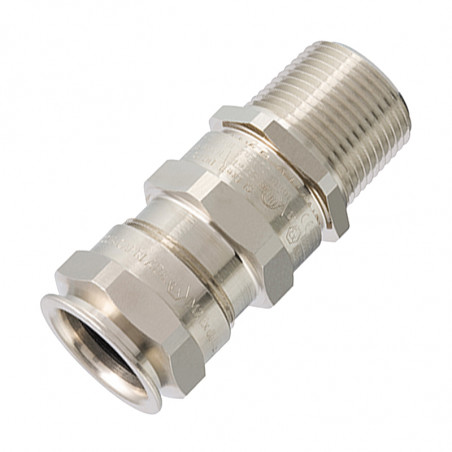

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

ADE-4F - метални кабелни жлези с повишена степен на сигурност за армиран тел

ADE-4F na przewód zbrojony


Dane techniczne

Przeznaczenie:





Temperatura pracy:
Certyfikat ATEX:

przewód zbrojony ze stalową żyła (SWA)
przewód pleciony ze stalową żyłą (SWB)
przewód zbrojony ze stalową taśmą (STA)
przewód pleciony morski, typ P
przewód z osłoną ołowianą (z dodatkową
podkładką uziemiającą)
-60°C do +140°C
INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz lub brąz: ADE rozmiary od 8 do 17; NPT od 3/4” do 4”; ISO od 25 do 110
Stal nierdzewna: ADE rozmiary od 4 do 17; NPT od 3/8” do 4”; ISO 16 do 110
Certyfikat IECEx: IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz lub brąz: ADE rozmiary od 8 do 17; NPT od 3/4” do 4”; ISO od 25 do 110
Stal nierdzewna: ADE rozmiary od 4 do 17; NPT od 3/8” do 4”; ISO 16 do 110
Inne certyfikaty:



Branża morska:


Certyfikat UL:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Class I, Zone 2*, AEx e II, EX e II
Rozmiary ADE od 4 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami zbrojonymi
typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.
  3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II
Rozmiary ADE od 4 do 17, ½” do 4” NPT lub ISO 20 do 110 ze zbrojonym przewodem
morskim.







1) Można stosować w Div. 2 przy założeniu, że obudowa
nie zawiera podzespołów iskrzących.




Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej
odporności na korozję. Jako alternatywa dostępne są także
wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium. W
przypadku aluminium i stali nierdzewnej zalecane jest stosowanie
odpowiedniego środka smarującego.

Charakterystyka

1. Specjalnie wykonany elastomer dla zwiększenia stopnia
ochrony IP.
2. Uniwersalne zaciski zapewniające większą odporność
mechaniczną i stanowiące uziemienie.
3. Dodatkowy elastomer ułożony po wewnętrznej stronie
osłony, wykorzystany jako zabezpieczenie ogniowe.
4. Osłona dostosowana do montażu prostej podkładki.
5. Dodatkowe zewnętrzne zaciski dla zmniejszenia obciążenia
(jako opcja).


Kody i wymiary


* Dla zaokrąglonych krawędzi wymiary płaskie
przemnożyć przez 1,1


Seria Gwint Zakres Materiał Opcja
ADE4 M25 3 NPN
    0 = XS NPN = niklowany mosiądz K1 = Zestaw 1
    1 = S SSN = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium
(oprócz Grupy 1)		 PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana
podkładka

Tabela doboru ADE4F Wymiary ADE4F Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczel-
nienia		 Zakres uszczelnienia ISO/NPT Pancerz
MIN-MAX		 A B L
(dł.)
ISO NPT Wewnętrzna
osłona
MIN-MAX		 Zewnętrzna
osłona
MIN-MAX
M12 1/4" 3 4,5-8,0 7,0-12,0 0,2-0,9 19 19 46,0 ADE4M123NPN CAP846404V1 ADE4N0253NPN CAP848404V1
M16 3/8" 1 2,8-5,5 4,5-8,5 0,2-0,9 17 19 41,0 ADE4M161NPN CAP846574V1 ADE4N0381NPN CAP848574V1
M16 3/8" 2 4,5-8,0 7,0-12,0 0,2-0,9 19 19 46,0 ADE4M162NPN CAP846594V1 ADE4N0382NPN CAP848594V1
M16 3/8" 3 7,0-12,0 10,0-16,0 0,2-1,3 24 24 51,0 ADE4M163NPN CAP846504V1 ADE4N0383NPN CAP848504V1
M20 1/2" 0 2,8-5,5 4,5-8,5 0,2-0,9 17 24 41,0 ADE4M200NPN CAP846654V1 ADE4N0500NPN CAP848664V1
M20 1/2" 1 4,5-8,0 7,0-12,0 0,2-0,9 19 24 46,0 ADE4M201NPN CAP846674V1 ADE4N0501NPN CAP848674V1
M20 1/2" 2 7,0-12,0 10,0-16,0 0,2-1,3 24 24 51 ADE4M202NPN CAP846694V1 ADE4N0502NPN CAP848694V1
M20 1/2" 3 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M203NPN CAP846604V1 ADE4N0503NPN CAP848604V1
M25 3/4" 1 7,0-12,0 10,6-16,0 0,2-1,3 24 30 51,0 ADE4M251NPN CAP846774V1 ADE4N0751NPN CAP848774V1
M25 3/4" 2 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M252NPN CAP846794V1 ADE4N0752NPN CAP848794V1
M25 3/4" 3 13,5-20,5 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M253NPN CAP846704V1 ADE4N0753NPN CAP848704V1
M32 1" 2 13,5-21,0 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M322NPN CAP846894V1 ADE4N1002NPN CAP848894V1
M32 1" 3 18,0-26,0 23,0-34,0 0,2-1,6 48 48 76,0 ADE4M323NPN CAP846804V1 ADE4N1003NPN CAP848804V1
M40 1¼" 2 18,0-27,5 23,0-34,0 0,2-1,6 48 48 76,0 ADE4M402NPN CAP846994V1 ADE4N1252NPN CAP848994V1
M40 1¼" 3 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88,0 ADE4M403NPN CAP846904V1 ADE4N1253NPN CAP848904V1
M50 1½" 2 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88,0 ADE4M502NPN CAP847094V1 ADE4N1502NPN CAP849094V1
M50 2" 3 29,0-41,0 35,0-48,0 0,2-2,5 64 64 97,0 ADE4M503NPN CAP847004V1 ADE4N1503NPN CAP849004V1
M63 2" 2 35,0-48,0 42,0-56,0 0,2-2,5 72 72 102,0 ADE4M632NPN CAP847294V1 ADE4N2002NPN CAP849294V1
M63 2" 3 42,0-53,0 50,0-65,0 0,2-2,5 85 85 117,0 ADE1M633NPN CAP807204V1 ADE4N2003NPN CAP849204V1
M75 2½" 2 42,0-56,0 50,0-65,0 0,2-2,5 85 85 117,0 ADE4M752NPN CAP847394V1 ADE4N2502NPN CAP849494V1
M75 2½" 3 50,0-62,5 58,0-74,0 0,2-2,5 95 95 124,0 ADE4M753NPN CAP847304V1 ADE4N2503NPN CAP849404V1
M90 3" 1 58,0-74,0 66,0-83,0 0,2-3,2 110 110 133,0 ADE4M901NPN CAP847594V1 ADE4N3001NPN CAP849594V1
M90 3" 2 66,0-78,0 75,0-93,0 0,2-3,2 120 120 140,0 ADE4M902NPN CAP847504V1 ADE4N3002NPN CAP849504V1
M90 3½" 3 66,0-83,0 85,0-104,0 0,2-3,5 135 135 150,0 ADE4M903NPN CAP847574V1 ADE4N3503NPN CAP849604V1
M110 4" 3 75,0-93,0 85,0-104,0 0,2-3,5 135 135 150,0 ADE4M1103NPN CAP847794V1 ADE4N4003NPN CAP849704V1


Uwaga: W ofercie dostępne również wersje:
ADE-5F - specjalny antyrotacyjny pierścień
ADE-6F - specjalny system uziemiający
ADE-6FC - specjalny system zabezpieczający przed zalaniem
