Problemy przy stosowaniu rozdzielnic do zasilania obwodów grzewczych w strefach EX

Częstym problemem w przypadku potrzeby stosowania aparatury elektrycznej w strefach EX jest jej dostosowanie do warunków wymuszonych przez atmosferę wybuchową. Spowodowana ona może być obecnością pyłów, gazów, palnych cieczy lub oparów palnych substancji, które w połączeniu z utleniaczem (najczęściej jest nim powietrze) i przy wystąpieniu iskry może doprowadzić do zapłonu.

Ze względu na fakt, iż standardowe wykonania maszyn i urządzeń elektrycznych nie posiadają atestu o przeprowadzonych odpowiednich badaniach ani tym bardziej wymaganego w tym przypadku certyfikatu ATEX, konieczne jest właściwe ich zabezpieczenie.

Popularne rozwiązania dla rozdzielnic do zasilania obwodów grzewczych w strefach EX

Popularnym sposobem radzenia sobie z tą kwestią jest wynoszenie maksymalnie wielu urządzeń, w tym rozdzielnice do zasilania obwodów grzewczychpoza strefy po za strefy EX tak, aby zupełnie wyeliminować problem bądź przenoszenie ich ze stref groźniejszych (1 i 21) do łagodniejszych (2 i 22), co nieco go ogranicza.

W praktyce, w przypadku dużych maszyn, rzadko kiedy jest taka możliwość, ponieważ wiązałoby się to z gruntowną przebudową istniejącej instalacji oraz dostosowaniem nowej lokalizacji. Nie mówiąc już o trudności z częściami lub fragmentami linii technologicznych, które są ze względów konstrukcyjnych niemożliwe do ruszenia.

Dacpol – wspólnie ze swoimi partnerami technologicznymi – oferuje możliwość dostosowania urządzeń elektrycznych do pracy w strefach EX poprzez ich zabudowę w panelach ognioszczelnych, czyli posiadających cechę EX-d. Jest to rozwiązanie zgodne z przepisami określonymi w normach zharmonizowanych, a całość wykonania otrzymuje certyfikat ATEX, który oficjalnie umożliwia stosowanie urządzenia/zespołu urządzeń w warunkach zagrożenia wybuchem.

Analiza i wdrożenie rozwiązania dla rozdzielnic do zasilania obwodów grzewczych w strefie EX

Cała operacja polega na wyznaczeniu mocy strat ciepła urządzeń, jakie mają być zabudowane. Na tej podstawie dokonywany jest wybór rozmiaru obudowy, na który wpływa też sposób rozmieszczenia poszczególnych podzespołów wewnątrz (zachowanie odpowiednich odstępów pomiędzy grzejącymi się elementami). Istnieje możliwość zarówno montażu całości po stronie dostawcy, jak i przesłanie zawczasu płyty montażowej i montaż przez użytkownika.

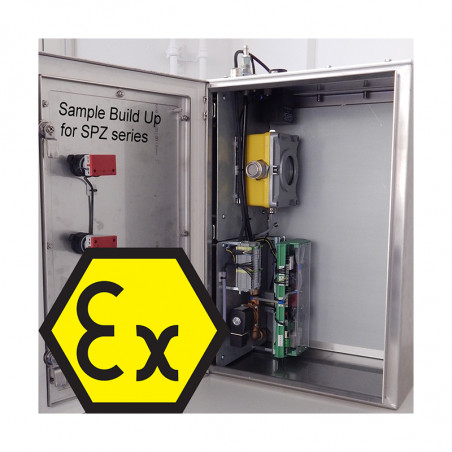

W przypadku systemów wielkogabarytowych lub np. rozdzielnic elektrycznych istnieje alternatywa w postaci systemu tzw. ochrony przewietrzanej, czyli EX-p. Jest to rozwiązanie nowoczesne, łatwe w instalacji i wygodne, lecz wiąże się z wyższą ceną. Zagrożona aparatura jest umieszczana wewnątrz szczelnej, metalowej szafy, a poprzez podpięty na stałe kompresor wpompowywany jest do wewnątrz gaz obojętny (najczęściej powietrze) i utrzymywane podciśnienie. Układ elektroniczny wewnątrz kontroluje poziom ciśnienia i w razie potrzeby reguluje jego wartość, a także – w razie konieczności – odłącza system.
