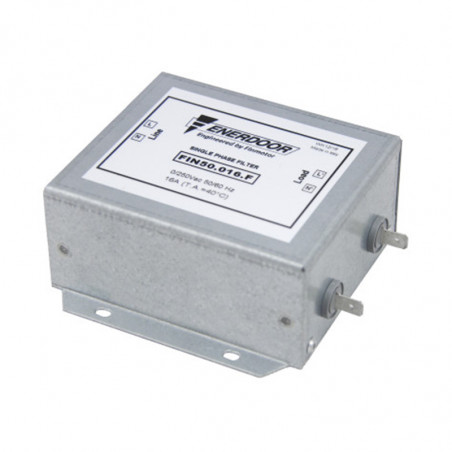

Еднофазни филтри. FIN50 серия
  • Еднофазни филтри. FIN50 серия

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Enerdoor

Еднофазни филтри. FIN50 серия

Single phase filter series FIN50

Electric characteristics::
Nominal Voltage 0/250V AC - 50/60 Hz
Phase to phase test voltage
Phase to ground test voltage
1750 VDC (2s)
2150 VDC (2s)
Climatic class -40/+85oC



Technical Specifications

FIN50 IN
[A]
Cx
[µF]
R
[kΩ]
L1
[mH]
Cy1
[nf]

Cy2
[nF]

L2
[mH]

Pow Loss
[W]

.005.F 5 0.22 680 1.2 4.7 4.7 1 2
.010.F 10 0.22 680 1 4.7 4.7 0.8 2
.016.F 16 0.22 680 0.8 4.7 4.7 0.6 5
.024.M 24 0.22 680 0.8 4.7 4.7 0.6 5
Prąd upływu przy 230V 50Hz/40oC < 2.2mA


Mechanical dimensions

FIN50 A B H N F L I V d Weight
[Kg]
Case
.005.F 39 51 84.5 4.5 74.5 63.5 13.5 6.5 0.2 1
.010.F 49.5 51 97 4.5 86.5 75.5 13.5 6.5 0.35 2
.016.F 45 84.5 105 95 6x4 51 99.5 13.5 6.5 0.7 3
.024.M 49.5 84.5 105 95 6x4 51 99.5 13 0.93 4



Typical attenuation



Filtry jednofazowe seria FIN50 charakterystyka



Electric diagram




Filtry jednofazowe seria FIN50 - schemat






Dimensions

Case 1
Filtry jednofazowe seria FIN50 - obudowa
Case 2
Filtry jednofazowe seria FIN50 - obudowa
Case 3
Filtry jednofazowe seria FIN50 - obudowa
