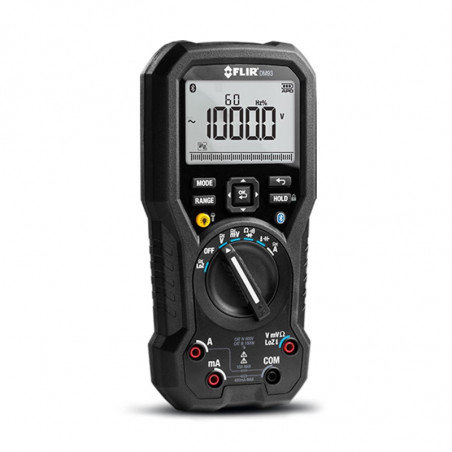

FLIR DM93 - Индустриален мултиметър за измерване на ефективна стойност
  • FLIR DM93 - Индустриален мултиметър за измерване на ефективна стойност

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Teledyne FLIR

FLIR DM93 - Индустриален мултиметър за измерване на ефективна стойност

FLIR CM93

Multimetr przemysłowy do pomiaru wartości skutecznej.

Urządzenie to jest gruntownie sprawdzone i skalibrowane. Przy właściwej eksploatacji będzie niezawodnie działało przez wiele lat.

Główne cechy

  • Bardzo duży wyświetlacz ze wskazaniem 4000/40 000.
  • Automatyczny wybór AC/DC w trybach napięcia i prądu.
  • Ekranowe menu wyboru i przycisk nawigacyjny.
  • Tryb napędu o zmiennej częstotliwości (filtr dolnoprzepustowy).
  • Dokładność 0,05% dla napięcia prądu stałego.
  • Pomiar niskiego Z.
  • Automatyczne zatrzymywanie danych na ekranie.
  • Pomiar zatrzymania wartości szczytowych.
  • Pomiar dB/dBm.
  • Możliwość automatycznego zapisania 20 000 rekordów danych.
  • Możliwość ręcznego zapisania/przywoływania 99 rekordów danych.
  • Wyłącznie do użytku w pomieszczeniach; 2000 m.
  • Interfejs Bluetooth z dołączonym oprogramowaniem.
  • Kategoria bezpieczeństwa: CAT IV-600 V, CAT III-1000 V.


Opis miernika

FLIR CM93

Widok z przodu

  1. Wyświetlacz LCD
  2. Przyciski funkcji
  3. Przyciski funkcji, Płytka wybieraka
  4. Przełącznik funkcji

Dane techniczne

Parametry ogólne

  • Maksymalne napięcie stosowane w dowolnym terminalu: 1000 V DC lub 1000V AC RMS.
  • Liczba na wyświetlaczu: 4000/40000.
  • Wskazanie polaryzacji: automatyczne, dodatnie, ujemne.
  • Wskazanie wykraczające poza zakres: OL.
  • Tempo pomiaru: 10 próbek na sekundę.
  • Wymagania dotyczące zasilania: 6×baterii alkalicznych 1,5V AAA.
  • Czas pracy baterii:ok.100 godzin na bateriach alkalicznych (podświetlenie, lampka roboczai Bluetooth wyłączone).
  • Niskie napięcie baterii: ok.7,0V.
  • Automatyczne wyłączenie: domyślnie 10 minut.
  • Temperatura roboczai wilgotność względna otoczenia:

    • Od-10℃do30℃,<85%RH.
    • Od30℃do40℃,<75%RH.
    • Od40℃do50℃,<45%RH.
  • Temperatura i wilgotność względna przechowywania: od-30℃ do 60℃, 0–80% RH( baterienie zamontowane).
  • Współczynnik temperatury: 0,1× (określona dokładność)/℃,<18℃,>28℃.
  • Wysokość robocza: 2000m.
  • Cykl kalibracji: raz na rok.
  • Waga:465g z bateriami.
  • Wymiary (wys.×szer.×dł.):52mm×83mm×188mm z kaburą.
  • Bezpieczeństwo:zgodne z IEC61010-1CATIV-600V,CATIII-1000V,IEC 61010-2-033.
  • Zakres Bluetooth to maksymalnie 10m.
CAT Pole zastosowania
I Obwody niepodłączone do sieci
II Obwody podłączone bezpośrednio do instalacji niskiego napięcia
III Instalacja budynku.
IV Źródło instalacji niskiego napięcia


EMC: EN 61326-1. Stopień zanieczyszczeń: 2. Wibracje: zgodnie z MIL-PRF-28800 dla instrumentu klasy 2. Ochrona przed upadkiem: 1,5 m.

Specyfikacje elektryczne

  • Dokładność ±(% odczytu + liczba cyfr (dgt)) przy 18–28 ℃, (<80%RH).
  • W przypadku specyfikacji w trybie 4¾ pomnóż liczbę cyfr przez 10.
  • Dla uzyskania najlepszych pomiarów użyj funkcji REL Δ w celu skompensowania przesunięć.



Napięcie. Rozdzielczość specyfikacji w trybie 3 ¾.

Tryb Zakres Dokładność
DC 40,00 mV 0,05% + 3 cyfry
400,0 mV 0,05% + 1 cyfra
4,000 V
40,00 V
400,0 V
1000 V
  Od 40 Hz do 70 Hz Od 70 Hz do 1 kHz Od 1 kHz do 5kHz Od 5 kHz do 20 kHz1
Natężenie prądu 40,00 mV 0,5% + 2 cyfry 1,0% + 4 cyfry 2,0% + 4 cyfry Nieokre- ślona
400,0 mV 0,5% + 2 cyfry 1,0% + 4 cyfry 2,0% + 4 cyfry 2,0% + 20 cyfr
4,000 V
40,00 V
400,0V 0,5% + 2 cyfry 1,0% + 4 cyfry 2,0% + 4 cyfry2 Nieokre- ślona
1000 V 0,5% + 2 cyfry 1,0% + 4 cyfry Nieokre- ślona Nieokre- ślona



1. Poniżej 10% zakresu dodaj 10 cyfr do dokładności.
2. Zakres częstotliwości od 1kHz do 2kHz.
Ochrona wejściowa: 1000 V DC lub 1000 V AC RMS
Impedancja wejściowa:

  • mV: 1 MΩ, <100 pF.
  • V: 10 MΩ, <100 pF.

Pasmo: 40 Hz do 20 kHz.
Minimalna rozdzielczość: 1 μV w zakresie 40 mV.

CMRR/NMRR (współczynnik odrzucenia w trybie wspólnym/normalnym):

  • V AC: CMRR > 60 dB przy DC, 50 Hz/60 Hz.
  • V DC: CMRR > 100 dB przy DC, 50 Hz/60 Hz.
  • NMRR > 50 dB przy DC, 50 Hz/60 Hz.

Typ konwersji AC: Sprzężony prąd przemienny, prawdziwa reakcja RMS, skalibrowana do wejścia fali sinusoidalnej. W przypadku fal niesinusoidalnych dodaj następujące korekcje współczynnika szczytu:

  • Dla współczynnika szczytu 1,4–2,0 dodaj 1,0% do dokładności AC.
  • Dla współczynnika szczytu 2,0-2,5 dodaj 2,5% do dokładności AC.
  • Dla współczynnika szczytu 2,5-3,0 dodaj 4,0% do dokładności AC

Natężenie. Rozdzielczość specyfikacji w trybie 3 ¾.

Tryb Zakres Dokładność
DC 40,00 mA 0,2% + 1 cyfra
400,0 mA
4,000 A
10,00 A 0,2% + 2 cyfry
  Od 40 Hz do70 Hz Od 70 Hz do1 kHz Od 1 kHz do10 kHz
Natężenie prądu1 40,00 mA 1,0% + 2 cyfry 2,0% + 4 cyfry 2,0% + 4 cyfry2
400,0 mA
4,000 A 1,0% + 2 cyfry 2,0% + 4 cyfry Nieokreślo- na

1. Poniżej 5% zakresu AC dodaj 20 cyfr do dokładności.
2. Poniżej 10% zakresu dodaj 10 cyfr do dokładności.
Ochrona wejściowa: Wyposażone w bezpiecznik wysokoenergetyczny.

  • mA: 440 mA, bezpiecznik 1000 V IR 10 kA (Bussmann DMM-B-44/100)
  • A: 11 A, bezpiecznik 1000 V IR 20 kA (Bussmann DMM-B-11A)

Impedancja wejściowa:

  • mA: 1 Ω na wejściu mA.
  • A: 10 mΩ na wejściu A.

Pasmo: 40 Hz do 10 kHz.
Minimalna rozdzielczość: 1 μA w zakresie 40 mA.
Maksymalny czas pomiaru: 1 minuta na wejściu A, 10 minut na wejściu mA. Czas spoczynku to minimalnie 20 minut.
Typ konwersji AC: Typ konwersji AC jest taki sam jak w przypadku napięcia.

Dodatkowe specyfikacje AC

Tryb Zakres Dokładność
Prąd przemienny i stały Taki sam jak V i A Dokładność AC + 1,0%
VFD Dokładność AC dla 40–400 Hz
Zatrzymywanie wartoś- ci szczytowych na ekranie Dokładność AC + (3,0% + 100 dgt) dla40Hz do 1kHz
Niskie Z Takie same jak V. Dokładność + 1,0%

Częstotliwość odcięcia VFD: 800 Hz (punkt –3 dB).
Charakterystyka tłumienia VFD: ok. –24 dB.

Zakres Rozdzielczość Dokładność
400,00 Hz 0,01 Hz ± 5 dgt
4,0000 kHz 0,1 Hz
40,000 kHz 1 Hz
100,00 kHz 10 Hz

Minimalna wykryta częstotliwość: 5 Hz.

Czułość licznika częstotliwości

Funkcja Zakres Czułość (od szczytu do szczytu)
Od 5 Hz do 10 kHz		 Czułość (od szczytu do szczytu)
10-100 kHz
mV 40,000 mV 10 mV 10 mV
400,00 mV 100 mV 100 mV
V 4,0000 V 1 V 1 V
40,000 V 10 V 10 V
400,00 V 100 V 100 V
1000 V 600 V Nieokreślona
mA 40,000 mA 10 mA Nieokreślona
400,00 mA 100 mA
A 4,0000 A 1:00 AM Nieokreślona
10,000 A 6:00 AM

Rezystancja. Rozdzielczość specyfikacji w trybie 3 ¾.

Zakres Rozdzielczość Dokładność
400,0 Ω 100 mΩ ±(0,2% + 2 cyfr)
4,000 kΩ 1 Ω ±(0,2% + 1 cyfr)
40,00 kΩ 10 Ω
400,0 kΩ 100 Ω
4,000 MΩ 1 kΩ ±(1,0% + 1 cyfr)
40,00 MΩ 10 kΩ ±(2,0% + 20 cyfr)

Ochrona wejściowa: 1000 V DC lub 1000 V AC RMS.
