232USB9M конвертор USB на RS-232
  • 232USB9M конвертор USB на RS-232

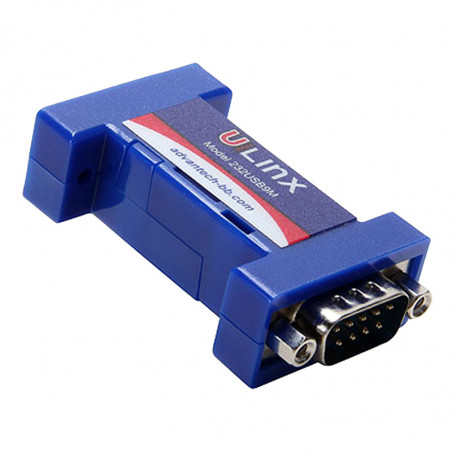

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: B&B Electronics

232USB9M конвертор USB на RS-232

Charakterystyka

• Umożliwia podłączenie urządzenia RS-232 do portu USB
• Zasilanie z portu USB
• Kompatybilność z USB 2.0
• Prędkość przesyłu danych RS-232 do 460.8 kbps
• Automatyczna konfiguracja w Windows 98, ME, 2000, XP i Vista


Opis funkcjonalny

Standard USB (Universal Serial Bus) stał się powszechną technologią dostępową dla współczesnych komputerów PC, zastępując popularne do niedawna porty szeregowe. Jednak wiele komercyjnych i przemysłowych urządzeń wciąż wykorzystuje interfejs RS-232. Podłączenie tych urządzeń do współczesnych komputerów PC wymaga prostego i stabilnego rozwiązania konwertującego. 232USB9M to właśnie takie rozwiązanie, oferowane w niewielkiej obudowie i zasilane z portu USB. Wystarczy podłączyć konwerter do dostępnego portu USB komputera lub do koncentratora USB i zainstalować dostarczone na płycie CD-ROM sterowniki. Urządzenie będzie widziane w Menedżerze Urządzeń Windows jako dodatkowy port COM, w pełni kompatybilny z aplikacjami Windows. W zestawie znajduje się również kabel USB o długość 1 metra.


Informacje do zamówienia

Numer modelu
Opis

232USB9M

Konwerter USB na RS-232
Akcesoria


USBAMBM-3F (Jeden w zestawie)

Kabel USB 1 m (3ft)

USBAMBM-6F

Kabel USB 2 m (6ft)

9PAMF6

Kabel DB9 męskie na DB9 żeńskie 2 m (6 ft)

9PAMF10

Kabel DB9 męskie na DB9 żeńskie 3 m (10 ft)

232NM9

Kabel null modem DB9 żeńskie na DB9 żeńskie 3 m (6 ft)

232NM9MF10

Kabel null modem DB9 męskie na DB9 żeńskie 3 m (10 ft)



Opis działania

• Sterowniki znajdują się na płycie CD dołączonej do konwertera. Należy podłączyć konwerter do dostępnego portu USB i włożyć płytę CD do napędu. Kreator dodawania nowego sprzętu przeprowadzi przez proces instalacyjny. Sterowniki nie są dostępne w ramach mechanizmu Microsoft Windows Updates. Gdy system zapyta się o połączenie z Windows Updates w celu odnalezienia sterowników, należy wybrać opcję "Nie, nie teraz", a następnie zainstalować sterowniki z płyty CD.
• Po zainstalowaniu sterowników 232USB9M pojawi się w Menedżerze Urządzeń Windows jako kolejny dostępny port COM, opisany jako "Port RS-232". Można teraz skonfigurować ten port pod kątem własnych zastosowań. Domyślne ustawienia portu to 9600 bitów na sekundę, 8 bitów danych, brak parzystości, 1 bit stopu i brak sterowania przepływem. 232USB9M będzie również dostępny na liście kontrolerów USB.
• W celu odinstalowania sterowników należy wykonać instrukcje zawarte w pliku "read me" dotyczącego usuwania sterowników.
• Połączenie RS-232 wykorzystuje złącze DB9 męskie DTE. Więcej informacji o podłączeniach DTE i DCE oraz o standardzie RS-232, a także układ pinów złącza można znaleźć pod adresem umieszczonym poniżej Tabeli 1.


Tabela 1 Układ styków RS-232 (DTE / DB9 męskie)


PINKierunekNazwa sygnału
1 Wejście DCD (Receive Linę Signal Detector)
2 Wejście RD (Receive Data)
3 Wyjście TD (Transmit Data)
4 Wyjście DTR (DTE Ready)
5 n/d SG (Signal Ground)
6 Wejście DSR (DCE Ready)
7 Wyjście RTS (RequesttoSend)
8 Wejście CTS (Clear to Send)
9 Wejście RI (Ring Indicator)
Ogólna specyfikacja


Zasilanie
5VDC z portu USB
Pobór prądu
Urządzenie o niskim poborze mocy (
Temperatura pracy
-40 do 176 °F (-40 do 80 °C)
Wilgotność względna pracy
0 do 95% bez kondensacji
Wtyk USB
USB typ B żeńskie
Wtyk RS-232
DB9 męskie
Prędkość przesyłu danych po USB
12Mbps
Prędkość przesyłu danych po RS-232
460.8 kbps
Standard USB
2.0 (kompatybilny w dół)
Konfiguracja RS-232
DTE
Wymiary
2.3 x 1.3 x .6 in (5.8 x 3.2 x 1.6 cm)
Średni czas bezawaryjnej pracy (MTBF)
1946086 godzin
Zatwierdzenia
CE, FCC
