Производител: ERGOM

Кабелни накрайници

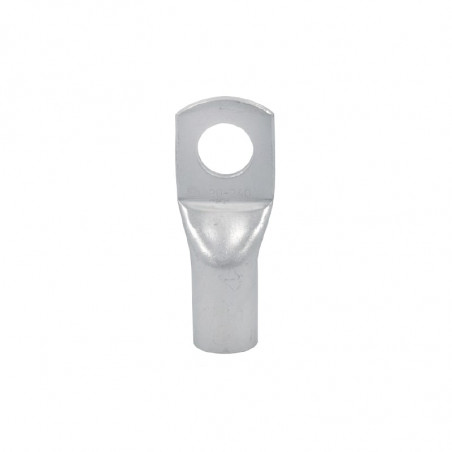

Mesh pipe tips Typee KOR i KM
rysunek
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 0,75/3 340-105997 KM 0,75/3 340-127300 0,75 M3 1,3 2,8 6 12 6,0 100 0,060 - 1 -
KOR 0,75/4 340-105998 KM 0,75/4 340-127301 M4 13 6,5 0,060
KOR 0,75/5 340-105999 KM 0,75/5 340-127302 M5 15 7,5 0,060
KOR 1,5/3 340-106000 KM 1,5/3 340-127310 1,5 M3 1,8 3,3 6 12 6,5 100 0,075 - 1 -
KOR 1,5/4 340-106100 KM 1,5/4 340-127311 M4 13 6,5 0,080
KOR 1,5/5 340-106200 KM 1,5/5 340-127312 M5 15 7,5 0,085
KOR 1,5/6 340-106300 KM 1,5/6 340-127313 M6 16 9 0,095
KOR 2,5/3 340-107300 KM 2,5/3 340-127320 2,5 M3 2,,3 4,2 6 12 7,5 100 0,130 - 1 -
KOR 2,5/4 340-107310 KM 2,5/4 340-127321 M4 13 7,5 0,130
KOR 2,5/5 340-107350 KM 2,5/5 340-127322 M5 14 8,5 0,140
KOR 2,5/6 340-107400 KM 2,5/6 340-127323 M6 16 9,5 0,150
KOR 2,5/8 340-107450 KM 2,5/8 340-127324 M8 20 13 0,190
KOR 4/4 340-107550 KM 4/4 340-127330 4 M4 3 5 8 17 8,5 100 0,215 - 1 -
KOR 4/5 340-107600 KM 4/5 340-127331 M5 17 9 0,215
KOR 4/6 340-108100 KM 4/6 340-127332 M6 19 10 0,240
KOR 4/8 340-108200 KM 4/8 340-127333 M8 22 13 0,280
KOR 6/4 340-109290 KM 6/4 340-127341 6 M4 3,6 5,6 9 18 9,5 100 0,400 4 1 1
KOR 6/5 340-109300 KM 6/5 340-127341 M5 21 11,5 0,400
KOR 6/6 340-109400 KM 6/6 340-127342 M6 21 11,5 0,400
KOR 6/8 340-109500 KM 6/8 340-127343 M8 23 13 0,400
KOR 6/10 340-109600 KM 6/10 340-127344 M10 25 16 0,500
KOR 6/12 340-109700 KM 6/12 340-127345 M12 25 19 0,500
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 10/5 340-110300 KM 10/5 340-127400 10 M5 4,5 7,0 10 21 12 100 0,51 7 1 1
KOR 10/6 340-110400 KM 10/6 340-127400 M6 21,5 12 0,52
KOR 10/8 340-110500 KM 10/8 340-127420 M8 23,5 15 0,56
KOR 10/10 340-110600 KM 10/10 340-127430 M10 25,5 17 0,6
KOR 10/12 340-110700 KM 10/12 340-127440 M12 26,5 19 0,58
KOR 16/5 340-111300 KM 16/5 340-127450 16 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KOR 16/6 340-111400 KM 16/6 340-127460 M6 25,5 12 0,86
KOR 16/8 340-111500 KM 16/8 340-127470 M8 27,5 15 0,93
KOR 16/10 340-111600 KM 16/10 340-127480 M10 29,5 17 1,0
KOR 16/12 340-111700 KM 16/12 340-127490 M12 30,5 19 0,97
KOR 25/5 340-112300 KM 25/5 340-127498 25 M5 7,2 10,0 15 28 14 100 1,88 10 2 1
KOR 25/6 340-112400 KM 25/6 340-127500 M6 28,5 14 1,23
KOR 25/8 340-112500 KM 25/8 340-127510 M8 30,5 16 1,32
KOR 25/10 340-112600 KM 25/10 340-127520 M10 32,5 18 1,36
KOR 25/12 340-112700 KM 25/12 340-127530 M12 33,5 19 1,3
KOR 25/14 340-112710 KM 25/14 340-127535 M14 35,5 21 1,76
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 35/6 340-113400 KM 35/6 340-127540 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KOR 35/8 340-113500 KM 35/8 340-127550 M8 33,5 18 1,98
KOR 35/10 340-113600 KM 35/10 340-127560 M10 35,5 18 2,1
KOR 35/12 340-113700 KM 35/12 340-127570 M12 35,5 20 2,05
KOR 35/14 340-113710 KM 35/14 340-127572 M14 38,5 21 2,1
KOR 35/16 340-113720 KM 35/16 340-127574 M16 39,5 26 2,05
KOR 50/6 340-114401 KM 50/6 340-127578 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KOR 50/8 340-114501 KM 50/8 340-127580 M8 36,5 20 2,8
KOR 50/10 340-114601 KM 50/10 340-127590 M10 38,5 20 3,05
KOR 50/12 340-114701 KM 50/12 340-127600 M12 39,5 23 2,95
KOR 50/14 340-114751 KM 50/14 340-127605 M14 41,5 23 3,2
KOR 50/16 340-114801 KM 50/16 340-127610 M16 42,5 28 3,3
KOR 50/20 340-114851 KM 50/20 340-127615 M20 47 30 3,0
KOR 70/6 340-115401 KM 70/6 340-127618 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KOR 70/8 340-115501 KM 70/8 340-127620 M8 40,5 23 4,26
KOR 70/10 340-115601 KM 70/10 340-127630 M10 43,5 23 4,7
KOR 70/12 340-115701 KM 70/12 340-127640 M12 43,5 23 4,5
KOR 70/14 340-115751 KM 70/14 340-127645 M14 46,5 28 4,85
KOR 70/16 340-115801 KM 70/16 340-127650 M16 46,5 28 4,85
KOR 70/20 340-115901 KM 70/20 340-127660 M20 51,0 31 4,72
KOR 95/8 340-116501 KM 95/8 340-127670 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KOR 95/10 340-116601 KM 95/10 340-127680 M10 47 25 2,72
KOR 95/12 340-116701 KM 95/12 340-127690 M12 47 25 2,75
KOR 95/14 340-116751 KM 95/14 340-127695 M14 50 25 2,85
KOR 95/16 340-116801 KM 95/16 340-127700 M16 50 29 2,95
KOR 95/20 340-116901 KM 95/20 340-127710 M20 54,5 35 3,09
KOR 120/8 340-117590 KM 120/8 340-127770 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KOR 120/10 340-117601 KM 120/10 340-127720 M10 50 29 3,3
KOR 120/12 340-117701 KM 120/12 340-127730 M12 50 29 3,17
KOR 120/14 340-117751 KM 120/14 340-127735 M14 53 29 3,2
KOR 120/16 340-117801 KM 120/16 340-127740 M16 53 29 3,27
KOR 120/20 340-117901 KM 120/20 340-127750 M20 57,5 35 3,65
KOR 150/8 340-118001 KM 150/8 340-127755 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KOR 150/10 340-118601 KM 150/10 340-127760 M10 54 31 3,82
KOR 150/12 340-118701 KM 150/12 340-127770 M12 54 31 3,55
KOR 150/14 340-118751 KM 150/14 340-127775 M12 57 31 3,97
KOR 150/16 340-118801 KM 150/16 340-127780 M16 57 31 3,87
KOR 150/20 340-118901 KM 150/20 340-127790 M20 61,5 35 4,08
KOR 185/10 340-119601 KM 185/10 340-127795 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KOR 185/12 340-119701 KM 185/12 340-127800 M12 56,5 35 4,82
KOR 185/14 340-119751 KM 185/14 340-127805 M14 56,5 35 5,35
KOR 185/16 340-119801 KM 185/16 340-127810 M16 56,5 35 5,08
KOR 185/20 340-119901 KM 185/20 340-127820 M20 64 38 5,5
KOR 240/10 340-120601 KM 240/10 340-127825 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KOR 240/12 340-120701 KM 240/12 340-127830 M12 73,5 38 7,45
KOR 240/14 340-120751 KM 240/14 340-127835 M14 73,5 38 7,25
KOR 240/16 340-120801 KM 240/16 340-127840 M16 73,5 38 7,15
KOR 240/20 340-120901 KM 240/20 340-127850 M20 73,5 38 9,87
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 300/10 340-121600 KM 300/10 340-127859 300 M10 24 29,8 45 82,5 43 25 5,61 26 -
KOR 300/12 340-121701 KM 300/12 340-127860 M12 82,5 43 5,52
KOR 300/14 340-121751 KM 300/14 340-127870 M14 82,5 43 5,55
KOR 300/16 340-121801 KM 300/16 340-127880 M14 82,5 43 5,38
KOR 300/20 340-121901 KM 300/20 340-127890 M20 82,5 43 5,8
KOR 400/12 340-122701 KM 400/12 340-127900 400 M10 27,5 33,3 50 90 49 25 7,03 32 -
KOR 400/14 340-122751 KM 400/14 340-127910 M14 90 49 7,03
KOR 400/16 340-122801 KM 400/16 340-127920 M16 90 49 7,03
KOR 400/20 340-122901 KM 400/20 340-127930 M20 90 49 7,03
KOR 500/12 340-123700 KM 500/12 340-127939 500 M12 31 37,8 70 112,5 55 25 10,97 34 -
KOR 500/16 340-123801 KM 500/16 340-127940 M16 112,5 55 10,85
KOR 500/20 340-123901 KM 500/20 340-127950 M20 112,5 55 10,85
KOR 625/12 340-124901 KM 625/12 340-127959 625 M12 31 37,8 70 114 60 25 10,33 36 -
KOR 625/16 340-124801 KM 625/16 340-127960 M16 114 60 10,33
KOR 625/20 340-124901 KM 625/20 340-127970 M20 114 60 10,33

Pipe tips with inspection hole KORo
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 10/5 340-105822 10 M5 4,5 7,0 10 21,0 12 100 0,51 7 1 1
KORo 10/6 340-105823 M6 21,5 12 0,52
KORo 10/8 340-105824 M8 23,5 15 0,56
KORo 10/10 340-105825 M10 25,5 17 0,6
KORo 10/12 340-105826 M12 26,5 19 0,58
KORo 16/5 340-105827 6 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KORo 16/6 340-105828 M6 25,5 12 0,86
KORo 16/8 340-105829 M8 27,5 15 0,93
KORo 16/10 340-105830 M10 29,5 17 1,0
KORo 16/12 340-105831 M12 30,5 19 0,97
KORo 25/5 340-105832 25 M5 57,5 10,0 15 28 14 100 1,18 10 2 1
KORo 25/6 340-105833 M6 28,5 14 1,23
KORo 25/8 340-105834 M8 30,5 16 1,32
KORo 25/10 340-105835 M10 32,5 18 1,36
KORo 25/12 340-105836 M12 33,5 19 1,3
KORo 25/14 340-105837 M14 33,5 21 1,76
KORo 35/6 340-105838 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KORo 35/8 340-105839 M8 33,5 18 1,98
KORo 35/10 340-105840 M10 35,5 18 2,1
KORo 35/12 340-105841 M12 36,5 20 2,05
KORo 35/14 340-105842 M14 38,5 21 2,1
KORo 35/16 340-105843 M16 39,5 26 2,05
KORo 50/6 340-105844 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KORo 50/8 340-105845 M8 36,5 20 2,8
KORo 50/10 340-105846 M10 38,5 20 3,05
KORo 50/12 340-105847 M12 39,5 23 2,95
KORo 50/14 340-105848 M14 41,5 23 3,2
KORo 50/16 340-105849 M16 42,5 28 3,3
KORo 50/20 340-105850 M20 47 30 3,0
KORo 70/6 340-105851 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KORo 70/8 340-105852 M8 40,5 23 4,26
KORo 70/10 340-105853 M10 43,5 23 4,7
KORo 70/12 340-105854 M12 43,5 23 4,5
KORo 70/14 340-105855 M14 46,5 28 4,85
KORo 70/16 340-105856 M16 46,5 28 4,85
KORo 70/20 340-105857 M20 51,0 31 4,72
KORo 95/8 340-105858 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KORo 95/10 340-105859 M10 47 25 2,72
KORo 95/12 340-105860 M12 47 25 2,75
KORo 95/14 340-105861 M14 50 25 2,85
KORo 95/16 340-105862 M16 50 29 2,95
KORo 95/20 340-105863 M20 54,5 35 3,09
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 120/8 340-105864 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KORo 120/10 340-105865 M10 50 29 3,3
KORo 120/12 340-105866 M12 50 29 3,17
KORo 120/14 340-105867 M14 53 29 3,2
KORo 120/16 340-105868 M16 53 29 3,27
KORo 120/20 340-105869 M20 57,5 35 3,65
KORo 150/8 340-105870 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KORo 150/10 340-105871 M10 54 31 3,82
KORo 150/12 340-105872 M12 54 31 3,55
KORo 150/14 340-105873 M14 54 31 3,97
KORo 150/16 340-105874 M16 57 31 3,87
KORo 150/20 340-105875 M20 61,5 35 4,08
KORo 185/10 340-105876 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KORo 185/12 340-105877 M12 56,5 35 4,82
KORo 185/14 340-105878 M14 59,5 35 5,35
KORo 185/16 340-105879 M16 59,5 35 5,08
KORo 185/20 340-105880 M20 64 38 5,5
KORo 240/10 340-105881 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KORo 240/12 340-105882 M12 73,5 38 7,45
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/14 340-105883 M14 73,5 38 7,25
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/20 340-105885 M20 73,5 38 9,87
KORo 300/10 340-105886 300 M10 24 29,8 45 82,5 43 25 5,61 26 - 2
KORo 300/12 340-105887 M12 82,5 43 5,52
KORo 300/14 340-105888 M14 82,5 43 5,55
KORo 300/16 340-105889 M16 82,5 43 5,38
KORo 300/20 340-105890 M20 82,5 43 5,8
KORo 400/12 340-105891 400 M12 27,5 333,3 50 90 49 25 7,03 32 - 2
KORo 400/14 340-105892 M14 90 49 7,03
KORo 400/16 340-105893 M16 90 49 7,03
KORo 400/20 340-105894 M20 90 49 7,03
KORo 500/12 340-105895 500 M12 31 37,8 70 112,5 55 25 10,97 34 - 3
KORo 500/16 340-105896 M16 112,5 55 10,85
KORo 500/20 340-105897 M20 112,5 55 10,85
KORo 625/12 340-105898 625 M12 34 39,8 70 114 60 25 10,33 36 - 3
KORo 625/16 340-105899 M16 114 60 10,33
KORo 625/20 340-105900 M20 114 60 10,33
18.2.2 Non insulated tips

Mesh tips KO
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 0,5/2 360-103800 0,1÷0,5 M2 1,0 2,0 15 10 4 100 0,02
KO 0,5/2,5 360-103900 M2,5 15 10 0,02
KO 0,5/3 360-103000 M3 15 10 0,02
KO 0,5/3,5 360-103100 M3,5 6 12 0,03
KO 0,5/4 360-103200 M4 6,5 12 0,03
KO 0,5/5 360-103300 M5 8 12 0,03
KO 1/2,5 360-105900 0,5÷1 M2,5 1,6 3,2 6 11 5 100 0,06
KO 1/3 360-106000 M3 6 11 0,06
KO 1/3,5 360-106100 M3,5 6 11 0,06
KO 1/4 360-106200 M4 8 12 0,07
KO 1/5 360-106300 M5 10 13 0,08
KO 1/6* 360-106400 M6 10 13 0,07
KO 1/8* 360-106500 M8 14 17 0,12
KO 1/10* 360-106600 M10 14 17 0,11
KO 2,5/3 360-107000 1,5÷2,5 M3 2,3 3,9 6 11 5 100 0,06
KO 2,5/3,5 360-107100 M3,5 6 11 0,06
KO 2,5/4 360-107200 M4 8 12 0,08
KO 2,5/5 360-107300 M5 10 14 0,09
KO 2,5/6 360-107400 M6 11 16 0,10
KO 2,5/8 360-107500 M8 14 17 0,13
KO 2,5/10* 360-107600 M10 18 18 0,17
KO 2,5/12* 360-107700 M12 18 18 0,13
KO 2,5/16* 360-107800 M16 27 26 0,18
KO 6/3,5 360-109100 4÷6 M3,5 3,6 5,6 8 14 6 100 0,14
KO 6/4 360-109200 M4 8 14 0,15
KO 6/5 360-109300 M5 10 15 0,18
KO 6/6 360-109400 M6 11 16 0,21
KO 6/8 360-109500 M8 14 19 0,30
KO 6/10 360-109600 M10 18 21 0,28
KO 6/12* 360-109700 M12 18 21 0,25
KO 10/4* 360-110200 10 M4 4,5 6,7 10 16 8 100 0,24
KO 10/5 360-110300 M5 10 16 0,23
KO 10/6 360-110400 M6 11 17 0,25
KO 10/8 360-110500 M8 14 20 0,30
KO 10/10 360-110600 M10 18 21 0,35
KO 10/12 360-110700 M12 22 23 0,42
KO 16/5 360-111300 16 M5 5,8 8,2 11 20 10 100 0,39
KO 16/6 360-111400 M6 11 20 0,38
KO 16/8 360-111500 M8 18 24 0,42
KO 16/10 360-111600 M10 18 24 0,48
KO 16/12 360-111700 M12 22 26 0,52
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 25/5 360-112300 25 M5 7,5 10,5 12 25 11 100 0,75
KO 25/6 360-112400 M6 12 25 0,69
KO 25/8 360-112500 M8 16 25 0,75
KO 25/10 360-112600 M10 18 26 0,80
KO 25/12 360-112700 M12 22 31 0,92
KO 25/16 360-112800 M16 28 35 1,32
KO 35/6 360-113400 35 M6 9 12,1 15 26 12 100 1,0
KO 35/8 360-113500 M8 16 26 0,98
KO 35/10 360-113600 M10 18 27 1,0
KO 35/12 360-113700 M12 22 31 1,26
KO 35/16 360-113800 M16 28 36 1,55
KO 35/20* 360-113900 M20 30 38 14 1,62
KO 50/6 360-114401 50 M6 11 14,6 18 34 16 100 1,65
KO 50/8 360-114501 M8 18 34 1,65
KO 50/10 360-114601 M10 18 34 1,60
KO 50/12 360-114701 M12 22 36 1,80
KO 50/16 360-114801 M16 28 40 2,10
KO 50/20* 360-114901 M20 32 42 18 2,41
KO 70/6 360-115401 70 M6 13 17,0 22 36 18 100 2,70
KO 70/8 360-115501 M8 22 38 2,60
KO 70/10 360-115601 M10 22 38 2,56
KO 70/12 360-115701 M12 22 38 2,40
KO 70/16 360-115801 M16 28 42 2,70
KO 70/20* 360-115901 M20 32 45 19 2,95
KO 95/8 360-116501 95 M8 15 20,0 24 42 20 100 4,30
KO 95/10 360-116601 M10 24 42 4,10
KO 95/12 360-116701 M12 24 42 3,90
KO 95/16 360-116801 M16 28 44 4,10
KO 95/20* 360-116901 M20 32 52 4,43
KO 120/8 360-117501 120 M8 16,5 22,5 24 44 22 50 2,85
KO 120/10 360-117601 M10 24 44 2,80
KO 120/12 360-117701 M12 24 44 2,70
KO 120/16 360-117801 M16 24 48 2,90
KO 120/20* 360-117901 M20 32 53 3,20
KO 150/10 360-118601 150 M10 19 25,4 30 50 24 50 3,80
KO 150/12 360-118701 M12 30 50 3,80
KO 150/16 360-118801 M16 30 50 3,76
KO 150/20* 360-118901 M20 36 62 27 3,90
KO 185/10 360-119690 185 M10 21 28,0 36 50 28 25 2,53
KO 185/12 360-119701 M12 36 50 2,53
KO 185/16 360-119801 M16 36 50 2,60
KO 185/20* 360-119901 M20 38 68 2,75
KO 240/10 360-120690 240 M10 23,5 31,5 38 56 32 25 3,70
KO 240/12 360-120701 M12 38 56 3,58
KO 240/16 360-120801 M16 38 56 3,73
KO 240/20* 360-120901 M20 44 68 3,95
KO 300/10 360-121001 300 M10 27,5 36,5 50 69 35 10 5,20
KO 300/12* 360-121101 M12 50 69 5,05
KO 300/16* 360-121201 M16 50 69 5,25
KO 300/20* 360-121301 M20 50 69 5,32
По-малко
Прочетете още

Изпратете запитване

Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?

Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА close
Благодарим ви, че изпратихте съобщението си. Ние ще отговорим възможно най-скоро.
ПОИСКАЙТЕ ПРОДУКТА close
Преглед
изпратете запитване

Добави към списъка с желания

Трябва да сте влезли

Mesh pipe tips Typee KOR i KM
rysunek
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 0,75/3 340-105997 KM 0,75/3 340-127300 0,75 M3 1,3 2,8 6 12 6,0 100 0,060 - 1 -
KOR 0,75/4 340-105998 KM 0,75/4 340-127301 M4 13 6,5 0,060
KOR 0,75/5 340-105999 KM 0,75/5 340-127302 M5 15 7,5 0,060
KOR 1,5/3 340-106000 KM 1,5/3 340-127310 1,5 M3 1,8 3,3 6 12 6,5 100 0,075 - 1 -
KOR 1,5/4 340-106100 KM 1,5/4 340-127311 M4 13 6,5 0,080
KOR 1,5/5 340-106200 KM 1,5/5 340-127312 M5 15 7,5 0,085
KOR 1,5/6 340-106300 KM 1,5/6 340-127313 M6 16 9 0,095
KOR 2,5/3 340-107300 KM 2,5/3 340-127320 2,5 M3 2,,3 4,2 6 12 7,5 100 0,130 - 1 -
KOR 2,5/4 340-107310 KM 2,5/4 340-127321 M4 13 7,5 0,130
KOR 2,5/5 340-107350 KM 2,5/5 340-127322 M5 14 8,5 0,140
KOR 2,5/6 340-107400 KM 2,5/6 340-127323 M6 16 9,5 0,150
KOR 2,5/8 340-107450 KM 2,5/8 340-127324 M8 20 13 0,190
KOR 4/4 340-107550 KM 4/4 340-127330 4 M4 3 5 8 17 8,5 100 0,215 - 1 -
KOR 4/5 340-107600 KM 4/5 340-127331 M5 17 9 0,215
KOR 4/6 340-108100 KM 4/6 340-127332 M6 19 10 0,240
KOR 4/8 340-108200 KM 4/8 340-127333 M8 22 13 0,280
KOR 6/4 340-109290 KM 6/4 340-127341 6 M4 3,6 5,6 9 18 9,5 100 0,400 4 1 1
KOR 6/5 340-109300 KM 6/5 340-127341 M5 21 11,5 0,400
KOR 6/6 340-109400 KM 6/6 340-127342 M6 21 11,5 0,400
KOR 6/8 340-109500 KM 6/8 340-127343 M8 23 13 0,400
KOR 6/10 340-109600 KM 6/10 340-127344 M10 25 16 0,500
KOR 6/12 340-109700 KM 6/12 340-127345 M12 25 19 0,500
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 10/5 340-110300 KM 10/5 340-127400 10 M5 4,5 7,0 10 21 12 100 0,51 7 1 1
KOR 10/6 340-110400 KM 10/6 340-127400 M6 21,5 12 0,52
KOR 10/8 340-110500 KM 10/8 340-127420 M8 23,5 15 0,56
KOR 10/10 340-110600 KM 10/10 340-127430 M10 25,5 17 0,6
KOR 10/12 340-110700 KM 10/12 340-127440 M12 26,5 19 0,58
KOR 16/5 340-111300 KM 16/5 340-127450 16 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KOR 16/6 340-111400 KM 16/6 340-127460 M6 25,5 12 0,86
KOR 16/8 340-111500 KM 16/8 340-127470 M8 27,5 15 0,93
KOR 16/10 340-111600 KM 16/10 340-127480 M10 29,5 17 1,0
KOR 16/12 340-111700 KM 16/12 340-127490 M12 30,5 19 0,97
KOR 25/5 340-112300 KM 25/5 340-127498 25 M5 7,2 10,0 15 28 14 100 1,88 10 2 1
KOR 25/6 340-112400 KM 25/6 340-127500 M6 28,5 14 1,23
KOR 25/8 340-112500 KM 25/8 340-127510 M8 30,5 16 1,32
KOR 25/10 340-112600 KM 25/10 340-127520 M10 32,5 18 1,36
KOR 25/12 340-112700 KM 25/12 340-127530 M12 33,5 19 1,3
KOR 25/14 340-112710 KM 25/14 340-127535 M14 35,5 21 1,76
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 35/6 340-113400 KM 35/6 340-127540 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KOR 35/8 340-113500 KM 35/8 340-127550 M8 33,5 18 1,98
KOR 35/10 340-113600 KM 35/10 340-127560 M10 35,5 18 2,1
KOR 35/12 340-113700 KM 35/12 340-127570 M12 35,5 20 2,05
KOR 35/14 340-113710 KM 35/14 340-127572 M14 38,5 21 2,1
KOR 35/16 340-113720 KM 35/16 340-127574 M16 39,5 26 2,05
KOR 50/6 340-114401 KM 50/6 340-127578 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KOR 50/8 340-114501 KM 50/8 340-127580 M8 36,5 20 2,8
KOR 50/10 340-114601 KM 50/10 340-127590 M10 38,5 20 3,05
KOR 50/12 340-114701 KM 50/12 340-127600 M12 39,5 23 2,95
KOR 50/14 340-114751 KM 50/14 340-127605 M14 41,5 23 3,2
KOR 50/16 340-114801 KM 50/16 340-127610 M16 42,5 28 3,3
KOR 50/20 340-114851 KM 50/20 340-127615 M20 47 30 3,0
KOR 70/6 340-115401 KM 70/6 340-127618 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KOR 70/8 340-115501 KM 70/8 340-127620 M8 40,5 23 4,26
KOR 70/10 340-115601 KM 70/10 340-127630 M10 43,5 23 4,7
KOR 70/12 340-115701 KM 70/12 340-127640 M12 43,5 23 4,5
KOR 70/14 340-115751 KM 70/14 340-127645 M14 46,5 28 4,85
KOR 70/16 340-115801 KM 70/16 340-127650 M16 46,5 28 4,85
KOR 70/20 340-115901 KM 70/20 340-127660 M20 51,0 31 4,72
KOR 95/8 340-116501 KM 95/8 340-127670 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KOR 95/10 340-116601 KM 95/10 340-127680 M10 47 25 2,72
KOR 95/12 340-116701 KM 95/12 340-127690 M12 47 25 2,75
KOR 95/14 340-116751 KM 95/14 340-127695 M14 50 25 2,85
KOR 95/16 340-116801 KM 95/16 340-127700 M16 50 29 2,95
KOR 95/20 340-116901 KM 95/20 340-127710 M20 54,5 35 3,09
KOR 120/8 340-117590 KM 120/8 340-127770 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KOR 120/10 340-117601 KM 120/10 340-127720 M10 50 29 3,3
KOR 120/12 340-117701 KM 120/12 340-127730 M12 50 29 3,17
KOR 120/14 340-117751 KM 120/14 340-127735 M14 53 29 3,2
KOR 120/16 340-117801 KM 120/16 340-127740 M16 53 29 3,27
KOR 120/20 340-117901 KM 120/20 340-127750 M20 57,5 35 3,65
KOR 150/8 340-118001 KM 150/8 340-127755 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KOR 150/10 340-118601 KM 150/10 340-127760 M10 54 31 3,82
KOR 150/12 340-118701 KM 150/12 340-127770 M12 54 31 3,55
KOR 150/14 340-118751 KM 150/14 340-127775 M12 57 31 3,97
KOR 150/16 340-118801 KM 150/16 340-127780 M16 57 31 3,87
KOR 150/20 340-118901 KM 150/20 340-127790 M20 61,5 35 4,08
KOR 185/10 340-119601 KM 185/10 340-127795 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KOR 185/12 340-119701 KM 185/12 340-127800 M12 56,5 35 4,82
KOR 185/14 340-119751 KM 185/14 340-127805 M14 56,5 35 5,35
KOR 185/16 340-119801 KM 185/16 340-127810 M16 56,5 35 5,08
KOR 185/20 340-119901 KM 185/20 340-127820 M20 64 38 5,5
KOR 240/10 340-120601 KM 240/10 340-127825 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KOR 240/12 340-120701 KM 240/12 340-127830 M12 73,5 38 7,45
KOR 240/14 340-120751 KM 240/14 340-127835 M14 73,5 38 7,25
KOR 240/16 340-120801 KM 240/16 340-127840 M16 73,5 38 7,15
KOR 240/20 340-120901 KM 240/20 340-127850 M20 73,5 38 9,87
Type Art. nr Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KOR 300/10 340-121600 KM 300/10 340-127859 300 M10 24 29,8 45 82,5 43 25 5,61 26 -
KOR 300/12 340-121701 KM 300/12 340-127860 M12 82,5 43 5,52
KOR 300/14 340-121751 KM 300/14 340-127870 M14 82,5 43 5,55
KOR 300/16 340-121801 KM 300/16 340-127880 M14 82,5 43 5,38
KOR 300/20 340-121901 KM 300/20 340-127890 M20 82,5 43 5,8
KOR 400/12 340-122701 KM 400/12 340-127900 400 M10 27,5 33,3 50 90 49 25 7,03 32 -
KOR 400/14 340-122751 KM 400/14 340-127910 M14 90 49 7,03
KOR 400/16 340-122801 KM 400/16 340-127920 M16 90 49 7,03
KOR 400/20 340-122901 KM 400/20 340-127930 M20 90 49 7,03
KOR 500/12 340-123700 KM 500/12 340-127939 500 M12 31 37,8 70 112,5 55 25 10,97 34 -
KOR 500/16 340-123801 KM 500/16 340-127940 M16 112,5 55 10,85
KOR 500/20 340-123901 KM 500/20 340-127950 M20 112,5 55 10,85
KOR 625/12 340-124901 KM 625/12 340-127959 625 M12 31 37,8 70 114 60 25 10,33 36 -
KOR 625/16 340-124801 KM 625/16 340-127960 M16 114 60 10,33
KOR 625/20 340-124901 KM 625/20 340-127970 M20 114 60 10,33

Pipe tips with inspection hole KORo
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 10/5 340-105822 10 M5 4,5 7,0 10 21,0 12 100 0,51 7 1 1
KORo 10/6 340-105823 M6 21,5 12 0,52
KORo 10/8 340-105824 M8 23,5 15 0,56
KORo 10/10 340-105825 M10 25,5 17 0,6
KORo 10/12 340-105826 M12 26,5 19 0,58
KORo 16/5 340-105827 6 M5 5,5 8,5 13 25 12 100 0,88 8 1 1
KORo 16/6 340-105828 M6 25,5 12 0,86
KORo 16/8 340-105829 M8 27,5 15 0,93
KORo 16/10 340-105830 M10 29,5 17 1,0
KORo 16/12 340-105831 M12 30,5 19 0,97
KORo 25/5 340-105832 25 M5 57,5 10,0 15 28 14 100 1,18 10 2 1
KORo 25/6 340-105833 M6 28,5 14 1,23
KORo 25/8 340-105834 M8 30,5 16 1,32
KORo 25/10 340-105835 M10 32,5 18 1,36
KORo 25/12 340-105836 M12 33,5 19 1,3
KORo 25/14 340-105837 M14 33,5 21 1,76
KORo 35/6 340-105838 35 M6 8,5 12,0 17 31,5 18 100 1,82 12 2 1
KORo 35/8 340-105839 M8 33,5 18 1,98
KORo 35/10 340-105840 M10 35,5 18 2,1
KORo 35/12 340-105841 M12 36,5 20 2,05
KORo 35/14 340-105842 M14 38,5 21 2,1
KORo 35/16 340-105843 M16 39,5 26 2,05
KORo 50/6 340-105844 50 M6 10,2 14,0 19 34,5 20 100 2,58 14 2 1
KORo 50/8 340-105845 M8 36,5 20 2,8
KORo 50/10 340-105846 M10 38,5 20 3,05
KORo 50/12 340-105847 M12 39,5 23 2,95
KORo 50/14 340-105848 M14 41,5 23 3,2
KORo 50/16 340-105849 M16 42,5 28 3,3
KORo 50/20 340-105850 M20 47 30 3,0
KORo 70/6 340-105851 70 M6 12 16,5 21 40,5 23 100 4,28 16 2 1
KORo 70/8 340-105852 M8 40,5 23 4,26
KORo 70/10 340-105853 M10 43,5 23 4,7
KORo 70/12 340-105854 M12 43,5 23 4,5
KORo 70/14 340-105855 M14 46,5 28 4,85
KORo 70/16 340-105856 M16 46,5 28 4,85
KORo 70/20 340-105857 M20 51,0 31 4,72
KORo 95/8 340-105858 95 M8 13,5 17,8 24 47 25 50 2,9 17 2 1
KORo 95/10 340-105859 M10 47 25 2,72
KORo 95/12 340-105860 M12 47 25 2,75
KORo 95/14 340-105861 M14 50 25 2,85
KORo 95/16 340-105862 M16 50 29 2,95
KORo 95/20 340-105863 M20 54,5 35 3,09
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]		 press
d D a l b Socket number Clench quantity
Mech. Hydr
KORo 120/8 340-105864 120 M10 15 19,5 26 50 29 50 3,3 18 2 1
KORo 120/10 340-105865 M10 50 29 3,3
KORo 120/12 340-105866 M12 50 29 3,17
KORo 120/14 340-105867 M14 53 29 3,2
KORo 120/16 340-105868 M16 53 29 3,27
KORo 120/20 340-105869 M20 57,5 35 3,65
KORo 150/8 340-105870 150 M8 16,5 20,8 29 54 31 50 3,78 20 2 1
KORo 150/10 340-105871 M10 54 31 3,82
KORo 150/12 340-105872 M12 54 31 3,55
KORo 150/14 340-105873 M14 54 31 3,97
KORo 150/16 340-105874 M16 57 31 3,87
KORo 150/20 340-105875 M20 61,5 35 4,08
KORo 185/10 340-105876 185 M10 19 23,8 30 56,5 35 50 4,92 23 3 1
KORo 185/12 340-105877 M12 56,5 35 4,82
KORo 185/14 340-105878 M14 59,5 35 5,35
KORo 185/16 340-105879 M16 59,5 35 5,08
KORo 185/20 340-105880 M20 64 38 5,5
KORo 240/10 340-105881 240 M10 21 25,8 38 73,5 38 50 7,6 25 4 2
KORo 240/12 340-105882 M12 73,5 38 7,45
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/14 340-105883 M14 73,5 38 7,25
KORo 240/16 340-105884 M16 73,5 38 7,15
KORo 240/20 340-105885 M20 73,5 38 9,87
KORo 300/10 340-105886 300 M10 24 29,8 45 82,5 43 25 5,61 26 - 2
KORo 300/12 340-105887 M12 82,5 43 5,52
KORo 300/14 340-105888 M14 82,5 43 5,55
KORo 300/16 340-105889 M16 82,5 43 5,38
KORo 300/20 340-105890 M20 82,5 43 5,8
KORo 400/12 340-105891 400 M12 27,5 333,3 50 90 49 25 7,03 32 - 2
KORo 400/14 340-105892 M14 90 49 7,03
KORo 400/16 340-105893 M16 90 49 7,03
KORo 400/20 340-105894 M20 90 49 7,03
KORo 500/12 340-105895 500 M12 31 37,8 70 112,5 55 25 10,97 34 - 3
KORo 500/16 340-105896 M16 112,5 55 10,85
KORo 500/20 340-105897 M20 112,5 55 10,85
KORo 625/12 340-105898 625 M12 34 39,8 70 114 60 25 10,33 36 - 3
KORo 625/16 340-105899 M16 114 60 10,33
KORo 625/20 340-105900 M20 114 60 10,33
18.2.2 Non insulated tips

Mesh tips KO
rysunek
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 0,5/2 360-103800 0,1÷0,5 M2 1,0 2,0 15 10 4 100 0,02
KO 0,5/2,5 360-103900 M2,5 15 10 0,02
KO 0,5/3 360-103000 M3 15 10 0,02
KO 0,5/3,5 360-103100 M3,5 6 12 0,03
KO 0,5/4 360-103200 M4 6,5 12 0,03
KO 0,5/5 360-103300 M5 8 12 0,03
KO 1/2,5 360-105900 0,5÷1 M2,5 1,6 3,2 6 11 5 100 0,06
KO 1/3 360-106000 M3 6 11 0,06
KO 1/3,5 360-106100 M3,5 6 11 0,06
KO 1/4 360-106200 M4 8 12 0,07
KO 1/5 360-106300 M5 10 13 0,08
KO 1/6* 360-106400 M6 10 13 0,07
KO 1/8* 360-106500 M8 14 17 0,12
KO 1/10* 360-106600 M10 14 17 0,11
KO 2,5/3 360-107000 1,5÷2,5 M3 2,3 3,9 6 11 5 100 0,06
KO 2,5/3,5 360-107100 M3,5 6 11 0,06
KO 2,5/4 360-107200 M4 8 12 0,08
KO 2,5/5 360-107300 M5 10 14 0,09
KO 2,5/6 360-107400 M6 11 16 0,10
KO 2,5/8 360-107500 M8 14 17 0,13
KO 2,5/10* 360-107600 M10 18 18 0,17
KO 2,5/12* 360-107700 M12 18 18 0,13
KO 2,5/16* 360-107800 M16 27 26 0,18
KO 6/3,5 360-109100 4÷6 M3,5 3,6 5,6 8 14 6 100 0,14
KO 6/4 360-109200 M4 8 14 0,15
KO 6/5 360-109300 M5 10 15 0,18
KO 6/6 360-109400 M6 11 16 0,21
KO 6/8 360-109500 M8 14 19 0,30
KO 6/10 360-109600 M10 18 21 0,28
KO 6/12* 360-109700 M12 18 21 0,25
KO 10/4* 360-110200 10 M4 4,5 6,7 10 16 8 100 0,24
KO 10/5 360-110300 M5 10 16 0,23
KO 10/6 360-110400 M6 11 17 0,25
KO 10/8 360-110500 M8 14 20 0,30
KO 10/10 360-110600 M10 18 21 0,35
KO 10/12 360-110700 M12 22 23 0,42
KO 16/5 360-111300 16 M5 5,8 8,2 11 20 10 100 0,39
KO 16/6 360-111400 M6 11 20 0,38
KO 16/8 360-111500 M8 18 24 0,42
KO 16/10 360-111600 M10 18 24 0,48
KO 16/12 360-111700 M12 22 26 0,52
Type Art. nr Section
[mm2]		 Clamp Dimensions[mm] [pce.] Packing
[kg]
d D a l b
KO 25/5 360-112300 25 M5 7,5 10,5 12 25 11 100 0,75
KO 25/6 360-112400 M6 12 25 0,69
KO 25/8 360-112500 M8 16 25 0,75
KO 25/10 360-112600 M10 18 26 0,80
KO 25/12 360-112700 M12 22 31 0,92
KO 25/16 360-112800 M16 28 35 1,32
KO 35/6 360-113400 35 M6 9 12,1 15 26 12 100 1,0
KO 35/8 360-113500 M8 16 26 0,98
KO 35/10 360-113600 M10 18 27 1,0
KO 35/12 360-113700 M12 22 31 1,26
KO 35/16 360-113800 M16 28 36 1,55
KO 35/20* 360-113900 M20 30 38 14 1,62
KO 50/6 360-114401 50 M6 11 14,6 18 34 16 100 1,65
KO 50/8 360-114501 M8 18 34 1,65
KO 50/10 360-114601 M10 18 34 1,60
KO 50/12 360-114701 M12 22 36 1,80
KO 50/16 360-114801 M16 28 40 2,10
KO 50/20* 360-114901 M20 32 42 18 2,41
KO 70/6 360-115401 70 M6 13 17,0 22 36 18 100 2,70
KO 70/8 360-115501 M8 22 38 2,60
KO 70/10 360-115601 M10 22 38 2,56
KO 70/12 360-115701 M12 22 38 2,40
KO 70/16 360-115801 M16 28 42 2,70
KO 70/20* 360-115901 M20 32 45 19 2,95
KO 95/8 360-116501 95 M8 15 20,0 24 42 20 100 4,30
KO 95/10 360-116601 M10 24 42 4,10
KO 95/12 360-116701 M12 24 42 3,90
KO 95/16 360-116801 M16 28 44 4,10
KO 95/20* 360-116901 M20 32 52 4,43
KO 120/8 360-117501 120 M8 16,5 22,5 24 44 22 50 2,85
KO 120/10 360-117601 M10 24 44 2,80
KO 120/12 360-117701 M12 24 44 2,70
KO 120/16 360-117801 M16 24 48 2,90
KO 120/20* 360-117901 M20 32 53 3,20
KO 150/10 360-118601 150 M10 19 25,4 30 50 24 50 3,80
KO 150/12 360-118701 M12 30 50 3,80
KO 150/16 360-118801 M16 30 50 3,76
KO 150/20* 360-118901 M20 36 62 27 3,90
KO 185/10 360-119690 185 M10 21 28,0 36 50 28 25 2,53
KO 185/12 360-119701 M12 36 50 2,53
KO 185/16 360-119801 M16 36 50 2,60
KO 185/20* 360-119901 M20 38 68 2,75
KO 240/10 360-120690 240 M10 23,5 31,5 38 56 32 25 3,70
KO 240/12 360-120701 M12 38 56 3,58
KO 240/16 360-120801 M16 38 56 3,73
KO 240/20* 360-120901 M20 44 68 3,95
KO 300/10 360-121001 300 M10 27,5 36,5 50 69 35 10 5,20
KO 300/12* 360-121101 M12 50 69 5,05
KO 300/16* 360-121201 M16 50 69 5,25
KO 300/20* 360-121301 M20 50 69 5,32
По-малко
Прочетете още
Коментари (0)
