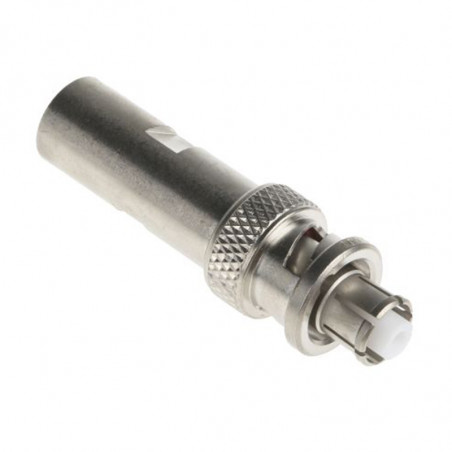

Коаксиален конектор за високо напрзежение, серия SHV
  • Коаксиален конектор за високо напрзежение, серия SHV

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Radiall

Коаксиален конектор за високо напрзежение, серия SHV

Wtyki bezpieczne wysokonapięciowe SHV

Kołek stykowy i tulejka stykowa leżą bardzo głęboko w korpusie złącza, tak że w stanie nie połączonym niemożliwe jest dotknięcie części przewodzących napięcie. Te wtyki spełniają wymagania Nuclear Instrumentation Module Standard (NIM), Spec. ND 545, Index A.
Szczególnie zalecane do akceleratora liniowego i wszelkich zastosowań wymagających najwyższego bezpieczeństwa.

Zamek bagnetowy podobnie jak BNC, ale niewymienny z BNC.

Dane techniczne:

Norma MIL:
MIL-C-39012
Napięcie probiercze

- stan nie wetknięty:
10 kV DC 1 min

5 kV 50 Hz 1 min
- stan wetknięty:
12 kV DC 1 min

Materiał:

- korpus:
mosiądz niklowany
- styki:
miedź - beryl, złocone (MIL-G-45204)
- izolacja:
PTFE albo polietylen

Tulejka stykowa i kołek stykowy trwale osadzone

Częstotliwość robocza:
0 - 2GHz
Temperatura robocza:
- 65°C do 165°C
Impedancja falowa:
50 Ω

  Nr producenta Opis
Wtyki bezpieczne wysokonapięciowe SHV R 317 005 000

R 317 005 000
Gniazdo na kabel
z dławikiwem
Kabel typu RG 58 C/U, RG 142 B/U,
RG 223/UKabel Ø 5mm
Impedancja 50 Ω

R 317 072 000
Gniazdo na kabel
do zaciskania
Kabel typu RG 58 C/U,
Wymiar a = 5,5mm
Impedancja 50 Ω

R 317 074 000

Gniazdo na kabel
do zaciskania
Kabel typu RG 59 B/U
Wymiar a = 6,6mm
Impedancja 75 Ω

R 317 405 000
Wtyk na panel, wbudowany
z kwadratowym kołnierzem
(4 otwory M 2,5)
wyprowadzenia lutowane
Impedancja 50 Ω

R 317 580 000
Wtyk na panel, wbudowany
montaż w otworze
otwór Ø 9,5mm
wodoszczelny, wyprowadzenia lutowane
Impedancja 50 Ω

R 317 720 000

Złącze przejściowe
gniazdo - gniazdo
ze stykami wtykowymi do montażu w otworze
