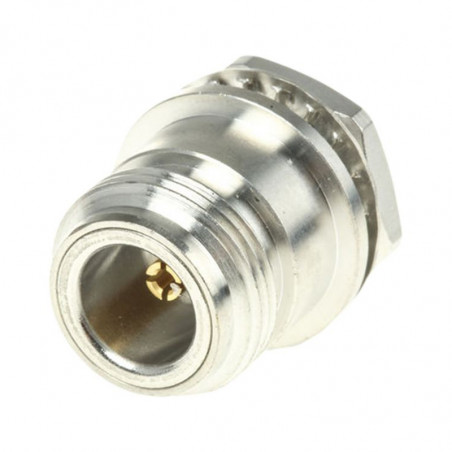

Коаксиални конектори, серия N
  • Коаксиални конектори, серия N

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Radiall

Коаксиални конектори, серия N

Złącza koncentryczne standardowe z zamknięciem gwintowym, seria N

Złącza do zastosowań o zwiększonych wymaganiach. Duża trwałość dzięki mocnej budowie.
Możliwe duże przenoszenie mocy. Dobre własności w zakresie wysokiej częstotliwości.
Impedancja falowa 50 Ω:      zakres częstotliwości (zalecany) 0-11GHz
Impedancja falowa 75 Ω:      zakres częstotliwości (zalecany) 0-1,5GHz

Dane techniczne:

Napięcie robocze:  max 1 kV Powierzchnia:  BBR (stop miedzi / stop cyny / stop cynku)
Temperatura graniczna:
 - 65°C do 165°C
Rezystancja izolacji:
  > 5000 MΩ Normy: MIL-C- 39012, INF-C - 93564
Części metalowe:
 mosiądz, przewód
 wewnętrzny złocony 		   IEC 169-16, CECC 22210



  Nr producenta Opis
Złącza koncentryczne, seria N 50 Ω R 161 006 000 W

R 161 006 000 W
Wtyk na kabel
z dławikiem kabel Ø 5mm, RG 58, 50 Ω
wymiar a = 5,6mm
Złącza koncentryczne, seria N 50 Ω R 161 020 000 W

R 161 020 000 W
Wtyk na kabel
UG-21 E/U, z dławikiemkabel Ø 10mm, 50 + 75 Ω
a = 11,2mm, L = 38,1mm
Złącza koncentryczne, seria N 50 Ω R 161 022 000 W

R 161 022 000 W
Wtyk na kabel
UG-21 E/U, z dławikiemkabel Ø 10mm, 50 + 75 Ω
a = 11,2mm, L = 38,9mm
przewód wewnętrzny stały

R 161 075 000 W
Wtyk na kabel
do zaciskaniakabel Ø 10mm, 50 Ω,
a = 10,6mm
Złącza koncentryczne, seria N 50 Ω R 161 083 000 W

R 161 083 000 W
Wtyk na kabel
do zaciskaniado kabli z podwójnym oplotemkabel Ø 5mm, 50 Ω
a = 5,5mm

R 161 168 000 W
Wtyk na kabel kątowyz dławikiem, UG-594/Ukabel Ø 10mm, 50 Ω

R 161 187 000 W
Wtyk na kabel
kątowydo zaciskaniakabel Ø 11mm, 50 Ω
Złącza koncentryczne, seria N 50 Ω R 161 206 000 W

R 161 206 000 W

Gniazdo na kabel
z dławnicą
kabel Ø 5mm, RG 58, 50 Ω
Złącza koncentryczne, seria N 50 Ω R 161 220 000 W

R 161 220 000 W
Gniazdo na kabel
z dławnicąUG-23 E/Ukabel Ø 10mm,
50 + 75 Ω
Złącza koncentryczne, seria N 50 Ω R 161 256 000 W

R 161 256 000 W
Gniazdo na kabel
UG-1095 B/Uz kwadratowym kołnierzemkabel Ø 5mm,
RG 58, 50 Ω
Złącza koncentryczne, seria N 50 Ω R 161 325 000 W

R 161 325 000 W
Gniazdo na kabel
UG-556/U, montaż w otworze, wodoszczelnekabel Ø 5mm, RG 58, 50 Ω
a = 5,4mm max.

R 161 332 000 W
Gniazdo na kabel
UG-160 C/U, montaż w otworzewodoszczelne,
kabel Ø 10mm, 50 + 75 Ω a = 11,2mm max.
Złącza koncentryczne, seria N 50 Ω R 161 404 000 W

R 161 404 000 W
Gniazdo na panel
UG-58 A/U, KN 8-1z kwadratowym kołnierzem,
wyprowadzenia lutowane
Złącza koncentryczne, seria N 50 Ω R 161 410 520 W

R 161 410 520 W
Gniazdo na panel z kwadratowym kołnierzem
12,7 x 12,7mm, wydłużony dielektryk,Ø 4,1mm, długość 15mm izolator PT FE,
stały przewód wewnętrzny



Złącza koncentryczne, seria N 50 Ω / 75 Ω

Złącza koncentryczne standardowe z zamknięciem gwintowym, seria N

Złącza koncentryczne standardowe z zamknięciem gwintowym, seria N

  Nr producenta Opis
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 606 000 W

R 161 606 000 W
Gniazdo na panel
montaż w otworze,
wodoszczelne wyprowadzenia lutowane
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 703 000 W

R 161 703 000 W
Złącze przejściowe
UG-57 B/U
wtyk - wtyk
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 705 000 w

R 161 705 000 W
Złącze przejściowe
UG-29 B/U
gniazdo - gniazdo
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 753 000 W

R 161 753 000 W

Złącze przejściowe
UG-30 D/U,
gniazdo - gniazdo
montaż w otworze, hermetyczne
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 771 000 W

R 161 771 000 W

Złącze przejściowe
UG-27 C/Ukątowe
wtyk - gniazdo
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 780 000 W

R 161 780 000 W
Złącze przejściowe
UG-107 B/U, KN 9-2trójnik
gniazdo - gniazdo - wtyk
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 782 000 W

R 161 782 000 W
Złącze przejściowe
UG-28 A/Utrójnik
gniazdo - gniazdo - gniazdo
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 841 000 W

R 161 841 000 W
Nakładka ochronna
gniazdo z łańcuchem
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 862 000 W

R 161 862 000 W
Nakładka ochronna
wtyk zwierający z łańcuchem
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 161 853 000 W

R 161 853 000 W
Nakładka ochronna
MX 913/U
wtyk z łańcuchem
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 162 012 000 W

R 162 012 000 W
Wtyk na kabelz dławikiem
kabel Ø 6mm, RG 59,
RG 62, 75 + 93 Ω a = 6,5mm, L = 46mm
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 162 017 000 W

R 162 017 000 W
Wtyk na kabel
z dławikiem
kabel Ø 10 + 11mm, 75 Ω
a = 11,2mm, L = 46mm
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 162 217 000 W

R 162 217 000 W

Gniazdo na kabel
z dławikiemUG-95 A/U
kabel Ø 10 + 11mm, 75 Ω
Złącza koncentryczne, seria N 50 Ω / 75 Ω R 162 705 000 W

R 162 705 000 W
Złącze przejściowe
proste gniazdo - gniazdo
