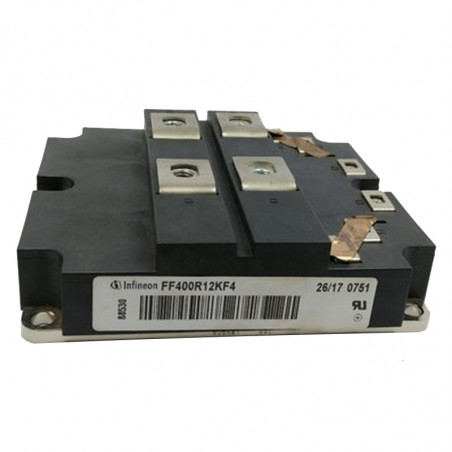

Производител: Infineon

Модули IGBT за голяма мощност

New types

SchemeTypeVCES
[V]		Ic
[A]		V CEsat
Tvj=25°C
[V]		Casing
1200V
Standard 2.Generation
FF400R12KF4 1200 400 2,7 IH2
FF600R12KF4 1200 600 2,7 IH2
FF800R12KF4 1200 800 2,7 IH2
Low Loss 2. Generation
FF400R12KL4C 1200 400 2,1 IH2
  1200 600 2,1 IH2
FF800R12KL4C 1200 800 2,1 IH2
FF600R12KE3 1) 1200 600 1,7 IH2
  1200 800 1,7 IH2
FF1200R12KE3 1) 1200 1200 1,7 IH2
ShortTail (szybki)
FZ800R12KS4 1200 800 3 IH4
Standard 2. Generation
FZ800R12KF4 1200 800 2,7 IH1
FZ1050R12KF4 1200 1050 2,7 IH1
FZ1200R12KF4 1200 1200 2,7 IH1
FZ1600R12KF4 1200 1600   IH1
FZ1800R12KF4 1200 1800 2,7 IH7
FZ2400R12KF4 1200 2400 2,7 IH7
Low Loss 2. Generation
FZ800R12KL4C 1200 800 2,1 IH1
FZ1200R12KL4C 1200 1200 2,1 IH1
FZ1600R12KL4C 1200 1600 2,1 IH1
FZ1800R12KL4C 1200 1800 2,1 IH7
FZ2400R12KL4C 1200 2400 2,1 IH7
IGBT3
FZ1200R12KE3 1) 1200 1200 1,7 IH4
FZ1600R12KE3 1) 1200 1600 1,7 IH4
FZ2400R12KE3 1) 1200 2400 1,7 IH4
FZ3600R12KE3 1) 1200 3600 1,7 IH7
Standard 2. Generation
FS300R12KF4 1200 300 2,7 IH8
FS400R12KF4 1200 400 2,7 IH8
Standard 2. Generation
FD400R12KF4 1200 400 2,7 IH2
FD600R12KF4 1200 600 2,7 IH2
Standard 2. Generation
F4-300R12KF4 1200 300 2,7 IH5
F4-400R12KF4 1200 400 2,7 IH5
Short Tail (szybki)
F4-400R12KS4_B2 1200 400 3 IH5
1600V
Standard 2. Generation
FF400R16KF4 1600 400 3,3 IH2
FF600R16KF4 1600 600 3,5 IH2
Standard 2. Generation
FZ800R16KF4 1600 800 3,3 IH1
FZ1200R16KF4 1600 1200 3,5 IH1
FZ1800R16KF4 1600 1800 3,5 IH7
Standard 2. Generation
FS300R16KF4 1600 300 3,5 IH8






Standard 2. Generation
FD400R16KF4 1600 400 3,3 IH2
FD600R16KF4 1600 600 3,5 IH2






1700V
Low Loss
FF400R17KF6C_B2 1700 400 2,7 IH2
FF401R17KF6C_B2 1700 400 2,7 IH9
FF600R17KF6C_B2 1700 600 2,7 IH2
FF800R17KF6C_B2 1700 800 2,7 IH2



Low Loss
FZ800R17KF6C_B2 1700 800 2,7 IHI
FZ1200R17KF6C_B2 1700 1200 2,7 IHI
FZ1600R17KF6C_B2 1700 1600 2,7 IHI
FZ1800R17KF6C_B2 1700 1800 2,7 IH7
FZ2400R17KF6C_B2 1700 2400 2,7 IH7


Low Loss
FD401R17KF6C_B2 1700 400 2,7 IH9
FD600/1200R17KF6_B2 1700 600 2,7 IH2
FD600R17KF6C_B2 1700 600 2,7 IH2
FD800R17KF6C_B2 1700 800 2,7 IH2



2500+3300V
Standard
FF200R33KF2 3300 200 3,4 IH9
FF400R33KF2 3300 400 3,4 IH6
FF500R25KF1 2500 500 3 IH6
Low Loss
FF400R33KL2 3300 400 3,1 IH6


Standard
FZ800R33KF2 3300 800 3,4 IH4
FZ1000R25KF1 2500 1000 3 IH4
FZ1200R33KF2 3300 1200 3,4 IH7
FZ1500R25KF1 2500 1500 3 IH7
Low Loss
FZ800R33KL2 3300 800 3,1 IH4
FZ1200R33KL2 3300 1200 3,1 IH7
Standard
FD400R33KF2 3300 400 3,4 IH4
FD400R33K2-K 3300 400 3,1 IH4
FD800R33KF2 3300 800 3,4 IH7




6500V
Standard
FZ200R65KF1 6500 200 4,3 IH10
FZ400R65KF1 6500 400 4,3 IH11
FZ600R65KF1 6500 600 4,3 IH12




Standard
FD200R65KF1-K 6500 200 4,3 IH11
FD400R65KF1-K 6500 400 4,3 IH12
