Производител: EATON Bussmann

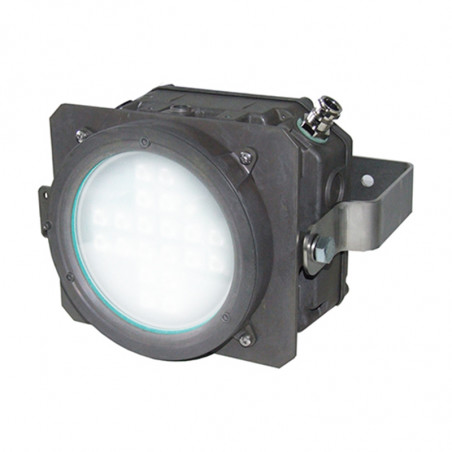

Pxubed прожектор

Naświetlacz PXLED

Naświetlacz PXLED stanowi przykład modułowej oprawy oświetleniowej przeznaczonej do pracy w strefach zagrożonych wybuchem. Posiada on kilka cech, które wyróżniają go spośród innych rozwiązań dostępnych na rynku.

Praca w trudnych warunkach:
Ze względu na certyfikat ATEX, naświetlacz PXLED może być stosowany wszędzie tam, gdzie istnieje zagrożenie wybuchowe w rozumieniu grupy wybuchowości II. Przykładowymi aplikacjami są branże on- oraz offshore, przemysł ciężki, chemiczny i petrochemiczny, gas[&]oil, farmacja i produkcja leków, energetyka, młyny czy oczyszczalnie ścieków. Oprócz samego zagrożenia wybuchowego, występują tam również inne trudne warunki jak zapylenie, zasolenie, wstrząsy i wibracje, atmosfery korodujące, wysoka lepkość substancji lub skrajne temperatury, którym PXLED jest w stanie sprostać.

Zamiennik do lamp konwencjonalnych
Zakres wytwarzanego strumienia od 5000 lm do 32000 lm pozwala zastąpić praktycznie każdy konwencjonalny naświetlacz z „tradycyjnymi” źródłami światła, które mają moc od 70W do 600W. Dodatkowo, wysokowydajne diody LED o efektywności 110 lm/W pozwalają na ok. 70% oszczędność w stosunku do lamp wyładowczych.

Modułowość
Modułowa konstrukcja pozwala zestawiać ze sobą do sześciu naświetlaczy bazowych w zależności od wymaganego strumienia świetlnego. Ze względów bezpieczeństwa, każdy z modułów posiada własny wydzielony obwód zasilający, dzięki czemu w przypadku awarii jednego z nich pozostałe nadal działają.

Żywotność
Wysoka temperatura otoczenia, w którym pracują oprawy oświetleniowe wpływa niekorzystnie na ich żywotność. PXLED został zaprojektowany wraz ze specjalną obudową radiatorową, która dzięki odpowiedniej konstrukcji pozwala na efektywniejszą niż standardowa dyssypację ciepła. Przewidywany czas życia dla diod LED (L80) przy temperaturze +55°C szacowany jest na przynajmniej 60 000 godzin. Zapłonnik posiada własną cechę EX-q i jest montowany w sekcji o cesze EX-e. W przypadku awarii możliwa jest jego wymiana niezależnie od reszty naświetlacza.




Kod produktu naświetlacza PXLED
PXLED 10L A 7 57 C T0 E01
Rodzaj oprawy:
PXLED		 Wielkość1):
5L = 5000 lm
10L = 10000 lm
15L = 15000 lm
20L = 20000 lm
25L = 25000 lm
30L = 30000 lm		 Strumień:
A = szeroki
B = wąski		 CRI2):
7 = CRI >70
X = na zamówienie		 CCT3):
57 = 5700 K
XX = na zamówienie		 Klosz:
C = gładki
F = szroniony na zamówienie		 Złącza:
T0 = typ 2410 - maks. 6 mm2
TX = na zamówienie		 Dławnice kablowe:
E01 = 2 x M25 metalowa ADE 1F2
E08 = 1 x M25 plastikowa
EXX = na zamówienie
5L
10L
15L
20L
25L
30L 1) Podana wartość jest wartością projektową i nie odwzorowuje rzeczywistego strumienia.
2) CRI – Współczynnik oddawania barw
3) CCT – Indeks temperatury barwowej

Zamówienie
Typ Źródło światła Strumień Moc Dławnice kablowe Kod
PXLED 5L B 757 C E01 LED
5,386 lm		 wąski naświetlacz LED z uchwytem
49 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 110 001
PXLED 5L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 110 008
PXLED 5L A 757 C E01 LED
5,207 lm		 szeroki naświetlacz LED z uchwytem
49 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 111 001
PXLED 5L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 111 008
PXLED 10L B 757 C E01 2 x LED
10,772 lm		 wąski naświetlacz LED z uchwytem
98 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 210 001
PXLED 10L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 210 008
PXLED 10L A 757 C E01 2 x LED
10,414 lm		 szeroki naświetlacz LED z uchwytem
98 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 211 001
PXLED 10L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 211 008
PXLED 15L B 757 C E01 3 x LED
16,158 lm		 wąski naświetlacz LED z uchwytem
147 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 310 001
PXLED 15L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 310 008
PXLED 15L A 757 C E01 3 x LED
15,621 lm		 szeroki naświetlacz LED z uchwytem
147 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 311 001
PXLED 15L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 311 008
PXLED 20L B 757 C E01 4 x LED
21,544 lm		 wąski naświetlacz LED z uchwytem
196 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 410 001
PXLED 20L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 410 008
PXLED 20L A 757 C E01 4 x LED
20,828 lm		 szeroki naświetlacz LED z uchwytem
196 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 411 001
PXLED 20L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 411 008
PXLED 25L B 757 C E01 5 x LED
26,930 lm		 wąski naświetlacz LED z uchwytem
245 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 510 001
PXLED 25L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 510 008
PXLED 25L A 757 C E01 5 x LED
26,035 lm		 szeroki naświetlacz LED z uchwytem
245 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 511 001
PXLED 25L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 511 008
PXLED 30L B 757 C E01 6 x LED
32,316 lm		 wąski naświetlacz LED z uchwytem
294 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 610 001
PXLED 30L B 757 C E08 1 x M25 plastikowa wtyczka 1 3042 610 008
PXLED 30L A 757 C E01 6 x LED
31,242 lm		 szeroki naświetlacz LED z uchwytem
294 W		 2 x M25 metalowa
ADE 1F2 dla Ø 10-17 mm		 1 3042 611 001
PXLED 30L A 757 C E08 1 x M25 plastikowa wtyczka 1 3042 611 008

Rysunki techniczne (wymiary w mm)
PXLED 5L PXLED 15L PXLED 25L


PXLED 10L PXLED 20L PXLED 30L



Regulowany uchwyt




Regulowany uchwyt dla PXLED - wymiary w mm
  A B C D Ø
PXLED 05 343 50 120 - 13
PXLED 10 476 50 120 - 13
PXLED 15 606 50 120 - 13
PXLED 20 606 50 120 - 13
PXLED 25 858 50 120 270 13
PXLED 30 858 50 120 270 13

Dane techniczne
  PXLED 5L PXLED 10L PXLED 15L PXLED 20L PXLED 25L PXLED 30L
Typ certyfikatu stosowany dla
Certyfikat IECEx stosowany dla
Cecha ATEX 2014/34/EU D II 2 G Ex db eb op is q IIC T4 Gb / D II 2 D Ex tb op is IIIC T100°C Db
Cecha IECEx Ex db eb op is q IIC T4 Gb/ Ex tb op is IIIC T100°C Db
Dopuszczalna temperatura pracy -50°C do +55°C
Żywotność LED L80 >200,000 godzin przy 25°C / 60,000 godzin przy +55°C
Żywotność statecznika C10 >100,000 godzin przy 25°C / 60,000 godzin przy +55°C
Napięcie znamionowe 110-277 V AC / 120-277 V DC
Prąd znamionowy1) 0,24 A 0,48 A 0,72 A 0,96 A 1,20 A 1,44 A
Częstotliwość 0/50-60 Hz
Współczynnik mocy cosφ1) ≥0,95
Zapłonnik Statecznik elektroniczny
1) Wartość znamionowa przy 230 V


Krzywe rozsyłu


PXLED 5L - 30L, wąski strumień


PXLED 5L - 30L, szeroki strumień
