Специални корпуси с метрична връзка
  • Специални корпуси с метрична връзка

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: HARTING Technology Group

Специални корпуси с метрична връзка

Hoods/Housings with Metric Cable Entries for special Applications

 Hoods
 side-entryop-entry
Single lever Screw locking
 Screw locking
Double lever
Drawing Dimensions in mm
 V1)abhMPart numberV1)abhMPart number
Han®®3A 1 28 27 54.4 M20 19 37 003 1640 1 28 27 60 M20 19 37 003 1440
Han® 6M 1 60 43 43 M20 19 37 006 1540 1 60 43 40 M20 19 37 006 1440
Han®10M 2 73 43 52 M20 19 37 010 1520 2 73 43 45 M20 19 37 010 1420
Han®16M 2 93.5 45 62,5 M25 19 37 016 1521
19 37 016 0527		 2 93,5 43 76 M32 19 37 016 0427
2 93.5 45 76 M32
Han® 24M
Han® 24M		 2 120 43 62,5 M25 19 37 024 1521 2 120 45 76 M32 19 37 024 0427
2 120 45 76 M32 19 37 024 0527
Han®3A EMC 1 28 27 54,4 M20 19 62 003 1640 1 28 27 60 M20 19 62 003 1440
Han®10A EMC 1 64 30,5 70 M25 19 62 015 0546 1 64 30,5 70 M25 19 62 015 0446
Han®16A EMC 1 80 30,5 70 M25 19 62 025 0546 1 80 30,5 70 M25 19 62 025 0446
Han® 6B EMC/B 1 60 43 43 M20 19 62 806 1540 1 60 43 40 M20 19 62 806 1440
1 60 43 72 M32 19 62 806 0547 1 60 43 72 M25 19 62 806 0446
Han®10B EMC/B 2 73 43 57 M20 19 62 810 1520 2 73 43 40 M20  19 62 810 1420
2 73  43 72 M32 19 62 810 0527 2 73 43 72 M32 19 62 810 0427
Han®16B EMC/B 2 93,5 43 62,5 M20 19 62 816 1521 2 93,5 43 55 M25 19 62 816 1421
2 93,5 43 76 M32 19 62 816 0527 2 93,5 43 76 M32 19 62 816 0427
Han® 24B EMC/B 2 120 43 62,5 M25 19 62 824 1521 2 120 43 55 M32 19 62 824 1422
2 120 43 76 M40 19 62 824 0528 2 120 43 76 M32 19 62 824 0427
Han®3 HPR             S 45,4 32,2 54,6 M20 19 40 003 0410
            S 45,5 32,4 60 M25 19 40 003 0411
Han®6 HPR S 132 58 101 M20 19 40 006 0510 S 132 58 101 M25 19 40 006 0411
S 132 58 101 M25 19 40 006 0511 S 132 58 101 M32 19 40 006 0412
S 132 58 101 M32 19 40 006 0512 S 132 58 101 M40 19 40 006 0413
Han®10 HPR S 146 58 101 M25 19 40 010 0511 S 146 58 101 M25 19 40 010 0411
S 146 58 101 M32 19 40 010 0512 S 146 58 101 M32 19 40 010 0412
S 146 58 101 M40 19 40 010 0513 S 146 58 101 M40 19 40 010 0413
Han®16 HPR S 166 58 111 M25 19 40 016 0511 S 166 58 111 M25 19 40 016 0411
S 166 58 111 M32 19 40 016 0512 S 166 58 111 M32 19 40 016 0412
S 166 58 111 M40 19 40 016 0513 S 166 58 111 M40 19 40 016 0413
S 166 58 111 M50 19 40 016 0514 S 166 58 111 M50 19 40 016 0414
Han® 24 HPR S 192 58 111 M32 19 40 024 0512 S 192 58 111 M25 19 40 024 0461
S 192 58 111 M40 19 40 024 0513 S 192 58 111 M32 19 40 024 0412
S 192 58 111 M50 19 40 024 0514 S 192 58 111 M40 19 40 024 0413
            S 192 58 111 M50 19 40 024 0414
            S 192 58 111 M32 19 40 024 0432
            S 192 58 111 M40 19 40 024 0433

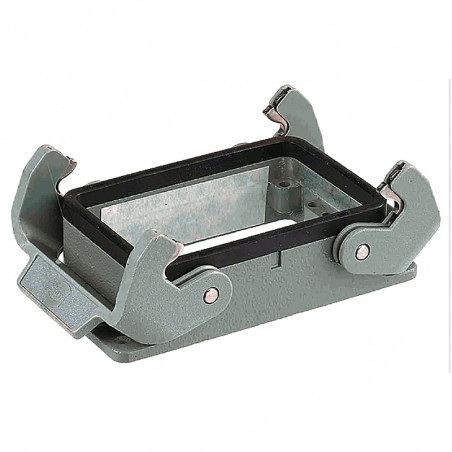

 Housings
 Housings bulkead mountingHousings surface mounting
Single lever Screw locking
Double lever
Drawing Dimensions in mm
 V1)abhMPart numberV1)abhMPart number
Han®®3A 1 30 40 25   09 37 003 0301 1 30 40 27 M20 19 37 003 1250
Han® 6M 1 70 80 30,5   09 37 006 0301 1 70 82 57,5 M20 19 37 006 1290
Han®10M 2 83 93 30,5   09 37 010 0301 2 82 94 54 M20 19 37 010 1270
              2 82 94 81 M32 19 37 010 0272
Han®16M 2 103 113 30,5   09 37 016 0301 2 105 117 56 M25 19 37 016 1231
            2 105 117 81 M32 19 37 016 0272
Han® 24M
Han® 24M		 2 130 140 30,5   09 37 024 0301 2 132 144 81 M32 19 37 024 0272

Han®3A EMC 1 30 40 23   09 62 003 0301 1 30 40 27 M20 19 62 003 1250
Han®10A EMC 1 70 81 26,1   09 62 015 0301
Han®16A EMC 1 86 96 26,1   09 62 025 0301
Han® 6B EMC/B 1 70 80 28,8   09 62 806 0301 1 70 82 55 M20 19 62 806 1290

Han®10B EMC/B 2 83 93 28,8   09 62 810 0301
Han®16B EMC/B 2 103 113 28,8   09 62 816 0301 2 105 117 83 M40 19 62 816 0273
Han® 24B EMC/B 2 130 140 28,8   09 62 824 0301 2 132 144 82 M40 19 62 824 0273
Han®3 HPR S 30 45,4 20,3   09 40 003 0311

Han®6 HPR S 70 132 29   09 40 006 0311 S 127 156 111 M20 19 40 006 1260
S 70 132 107   09 40 006 0317 S 127 156 111 M25 19 40 006 1261
            S 127 156 111 M32 19 40 006 1262
Han®10 HPR S 83 145 29   09 40 010 0311 S 140 169 111 M20 19 40 010 1260
S 83 145 107   09 40 010 0317 S 140 169 111 M32 19 40 010 1262
            S 140 169 111 M25 19 40 010 1271
            S 140 169 111 M32 19 40 010 1272
Han®16 HPR S 103 165 29   09 40 016 0311 S 160 189 111 M25 19 40 016 1261
S 103 165 107   09 40 016 0317 S 160 189 111 M32 19 40 016 1262
            S 160 189 111 M40 19 40 016 1263
            S 160 189 111 M40 19 40 016 1273
Han® 24 HPR S 130 192 29   09 40 024 0311 S 187 216 111 M40 19 40 024 1263
S 130 192 107   09 40 024 0317 S 187 216 111 M40 19 40 024 1273






1) Locking: 1=1 lever, 2=2 levers, S=Srew locking
