Производител: METCASE

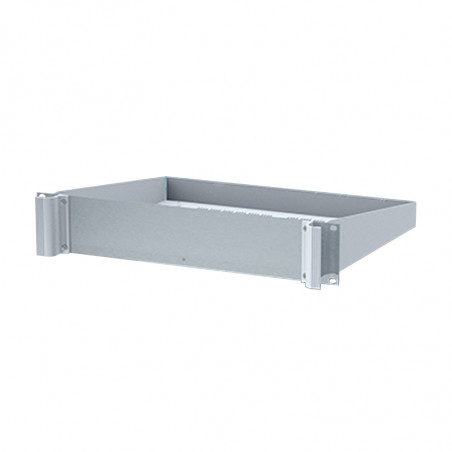

Combitmet 19.

Combitme 19 "- Касета - подгадка 19"
Universal 19 "касета от анодизиран алуминий. Корпусът се състои от два странични панела, отпред и отзад, горна и долна. Аз се срещат в две различни версии с и без вентилационни отвори. Долният панел има необходимите отвори за сглобяване PCB. .

Combimet 19” - uniwersalna kaseta sub rack budwoa
Комплектът включва доставка 1-8:
1) горната част на корпуса **
2) База **
3) 19 "Предн панел
4) Заден панел
5) дръжки
6) М4 х 16 мм винтове (4 бр.)
7) М3 х 8 мм винтове (12 бр.)
8) m3 x 8 mm винтове (6 бр.)
** С вентилационни отвори или без дупки
Стандарт
Размери и рисунки Combemes 19
Combimet 19 "
Combimet 19” - uniwersalna kaseta sub rack wymiary
Combimet 19” - uniwersalna kaseta sub rack rysunki
Корпус без вентилационни отвори
Номер Х. д Х. д Цвят

M 62 19 135

1U (1HE) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") 7035.

M 62 19 139

1U (1HE) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 9005.

M 62 19 155

1U (1HE) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") 7035.

M 62 19 159

1U (1HE) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 9005.

M 62 19 235

2U (2HE)> 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") 7035.

M 62 19 239

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 255

2U (2HE) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") 7035.

M 62 19 259

2U (2HE) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 335

3U (3HE) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") 7035.

M 62 19 339

3U (3HE) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 355

3U (3HE) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") 7035.

M 62 19 359

3U (3HE) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.

Корпус с вентилационни отвори

Номер Х. д Х. д Цвят

M 62 19 145

1U (1HE) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") 7035.

M 62 19 149

1U (1HE) 265 (10.43 ") 40.2 (1.58 ") 253 (9.96 ") RAL 9005.

M 62 19 165

1U (1HE) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") 7035.

M 62 19 169

1U (1HE) 365 (14.37 ") 40.2 (1.58 ") 353 (13.89 ") RAL 9005.

M 62 19 245

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") 7035.

M 62 19 249

2U (2HE) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005.

M 62 19 265

2U (2HE) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") 7035.

M 62 19 269

2U (2HE) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005.

M 62 19 345

3U (3HE) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") 7035.

M 62 19 349

3U (3HE) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005.

M 62 19 365

3U (3HE) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") 7035.

M 62 19 369

3U (3HE) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005.
Combimet 19” - uniwersalna kaseta sub rack obudowa z otworem wentylacyjnym Combimet 19” - uniwersalna kaseta sub rack obudowa Combimet 19” - uniwersalna kaseta sub rack otwór wentylacyjny


Монтажна плоча с аксесоари
Номер Статия Версия (D)

M 62 00 265

1, 2 x9, 3 x18 265 mm.

M 62 00 365

1, 2 x9, 3 x18 365 mm.
Combimet 19” - uniwersalna kaseta sub rack płyta montażowa

PCB монтажни елементи

Номер Статия
M 56 00 001 1 + 2 x10
Combimet 19” - uniwersalna kaseta sub rack montaż płyta PCB
