Полупроводникови релета AC за печат в корпус SIP
  • Полупроводникови релета AC за печат в корпус SIP

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Crydom

Полупроводникови релета AC за печат в корпус SIP

Technical data:

Insulation voltage 4000 VRMS
Input/output capacity
CX 241 8 pF
other 10pF
Operation temperature range -30°C - 80°C
Operation frequency range 47 - 63 Hz
at 0 voltage
Available for CX, CXE relays
R - immediate turn on
M - Operation temperature range -40°C- +80°C (Drawing 3)
Marking example:    CXE240D5 R
M CX240D5

Type Input data Output data I2t
[A2s]
Dimensions Characteristic
Control voltage
[V]
Input current
[mA]
Load current ARMS Voltage range
VRMS
Max. voltage Vpeak Max. current
A peak

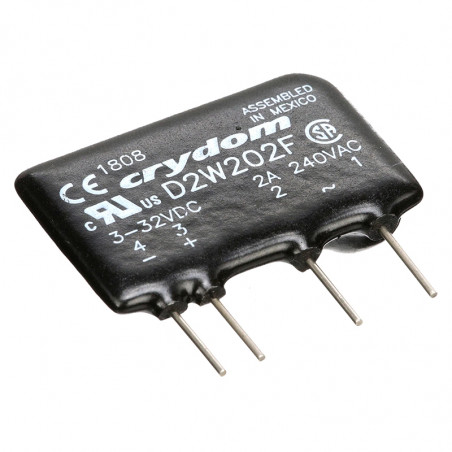

D2W202F 3 - 32DC 3 (5V)DC 0,06 - 2 24 - 280 600 28 260 drw. 1 drw. 4
D2W203F 3 - 32DC 3 (5V)DC 0,06 - 3 24 - 280 600 70 260 drw. 1 drw. 4
D2W203F-11 3 - 32DC 3 (5V)DC 0,06 - 3,5 24 - 280 600 80 260 drw. 1 drw. 4
CX241 4 - 10DC 15 (5V)DC 0,01 - 1,5 24 - 280 600 40 260 drw. 2 drw. 5
CX240D5 3 - 15DC 15 (5V)DC 0,06 - 5 12 - 280 600 250 260 drw. 2 drw. 6
CXE240D5 15 - 32DC 15 (24V)DC 0,06 - 5 12 - 280 600 250 260 drw. 2 drw. 6
CX240A5 90-140RMS 10 (140V)RMS 0,06 - 5 12 - 280 600 250 260 drw. 2 drw. 6
CXE240A5 18 - 36RMS 5(24V)RMS 0,06 - 5 12 - 280 600 250 260 drw. 2 drw. 6
CX380D5 3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 drw. 2 drw. 6
CXE380D5 15 - 32DC 15 (24V)DC 0,06 - 5 48 - 530 1200 250 260 drw. 2 drw. 6
CX480D5 3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 drw. 2 drw. 6
CXE480D5 15 - 32DC 15 (24V)DC 0,06 - 5 48 - 530 1200 250 260 drw. 2 drw. 6

Drawing 1
Drawing 2
Drawing 3
Drawing 4
Drawing 5
Drawing 6
