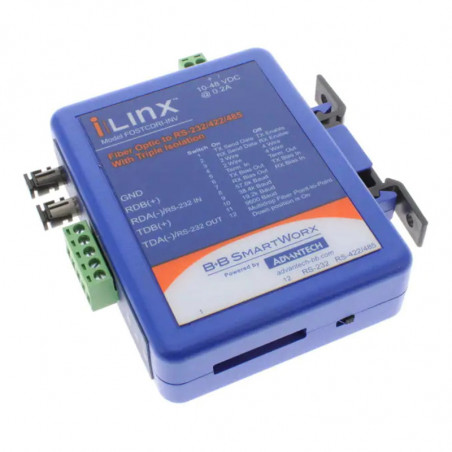

Промишлен медия конвертор RS232/RS422/RS485-оптично влакно-шина DIN-FOSTCDRI

Cechy
• Szybkość transmisji danych do 115,2 Kbps
• Zakres napięcia zasilania: 10 - 48 VDC
• Szeroki zakres temperatury pracy
• 3-drogowa optoizolacja 2000V
• Zgodność z Modbus ASCII/RTU
• Ochrona przed zakłóceniami elektromagnetycznymi/radiowymi [EMI/RFI]
• UL Klasa 1 Dział 2

Opis
FOSTCDRI to nasz premiowy Przemysłowy Konwerter PołączeńSzeregowych na Światłowodowe Wielomodowe. Zaprojektowany do pracy w wymagają- cym środowisku przemysłowym, konwerter posiada aprobatęi certyfkat UL dla zastosowańw środowiskach Klasy 1, Dział2. Oprócz bezpośredniej dołą- czalności, urządzenie może pracowaćw trybie obsługi sieci wielopunktowej [multi-drop]. Umożliwia to urządzeniu szeregowemu komunikowanie się z innymi urządzeniami (do 31) zainstalowanymi na pierścieniu światłowodowym. Ponieważ urządzenie spełnia wymagania mieszanych norm, możliwa jest wymiana innych konwerterów i tłumików oraz dodanie ochrony przed zakłóceniami elektromagnetycznymi/radiowymi [EMI / RFI], koniecznej dla komunikacji światłowodowej.
W trybie RS-232 konwerter obsługuje transmisję i odbiór danych. Sygnały uzgadniania nie sąprzepuszczane. Obwód automatycznej kontroli wysyłania danych steruje układem sterownika RS-422/485, co eliminuje konieczność stosowania oprogramowania zewnętrznego.
Łatwośćinstalacji i konfguracji zapewnia 12-pozycyjny przełącznik segmentowy na dolnej ściance, służący do konfgurowania parametrów RS-422/485. Szeregowe linie danych oraz linie zasilania podłączane są do wymiennych listew zaciskowych. Do podłączania światłowodu wykorzystano złączki ST. Pamiętajcie, jeśli chodzi o niezawodną komunikację w wymagającym środowisku przemysłowym, marka Ilinx™ frmy B[&]B Electronics to najlepszy wybór.

Zawartość pakietu
• FOSTCDRI - przemysłowy konwerter połączeń szeregowych na światłowodowe wielomodowe
• Arkusz danych
• Listwa zacisków zasilania (zainstalowana)
• Listwa zacisków połączenia szeregowego (zainstalowana)
• Ochraniacz przeciwkurzowy światłowodu (zainstalowany)
Jeśli brak któregoś składnika lub jest uszkodzony, należy się skontaktować z B[&]B Electronics w celu wymiany

Specjalne środki ostrożności w środowisku Klasy 1, Dział 2
1. Okablowanie zasilania, wejścia/wyjścia (I/O) musi być zgodne z metodami okablowania dla Klasy 1, Dział 2 [Artykuł 501.10(B) normy National Electrical Code, NFPA70] oraz z lokalnymi przepisami właściwych władz lokalnych.
2. OSTRZEŻENIE - GROŹBA EKSPLOZJI: WYMIANA KOMPONENTÓW MOŻE OGRANICZYĆ PRZYDATNOŚĆ DO ZASTOSOWAŃ KLASY 1, DZIAŁ 2.
3. OSTRZEŻENIE - GROŹBA EKSPLOZJI: JEŚLI URZĄDZENIE ZAINSTALOWANO W STREFACH ZAGROŻONYCH, WYŁĄCZYĆ ZASILANIE PRZED DOKONA- NIEM WYMIANY LUB OKABLOWANIA MODUŁÓW.
4. OSTRZEŻENIE - GROŹBA EKSPLOZJI: NIE ODŁĄCZAĆ URZĄDZENIA, DO- PÓKI NIE ZOSTANIE WYŁĄCZONE ZASILANIE ALBO JEŚLI NIE WIADOMO, CZY MIEJSCE INSTALACJI MIEŚCI SIĘ POZA STREFĄ ZAGROŻENIA.
5. OSTRZEŻENIE - URZĄDZENIE TO NADAJE SIĘ DO UŻYCIA W MIEJSCACH ZALICZANYCH DO KLASY 1, DZIAŁ 2, GRUPY A, B, C i D, LUB MIEJSCACH NIEZAKLASYFIKOWANYCH.
Specyfikacje

Technologia połaczeń szergowych
RS-232
TD, RD, Uziemienie
RS-485 2-przewodowy
Dane A(-), Dane B (+), Uziemienie
RS-422/485 4-przewodowy
TDA(-), TDB(+), RDA (-), RDB(+), Uziemienie
Złączka szeregowa
Zdejmowana listwa zaciskowa (28 do 14 AWG)
Tempo przesyłu
9,6 do 115,2 Kbps
Izolacja
2KV RMS, 1 minuta
Ochrona przeciw-przepięciowa
Rozproszenie mocy szczytowej 600 W; Czas reakcji < 1 pikosekunda
Magistrala przemysłowa
MODBUS ASCII/RTU

Technologia światłowodowa
Typ/długość fali
Wielomodowy/820 nm
Moc wyjściowa
(-) 17 do (-) 10 dBm
Czułość odbioru
(-) 24,4 dBm
Kabel
62.5/125 μm
Złącze
ST
Tempo przesyłu
9,6 do 115,2 Kbps
Maks. odległość
4 km
Stan nieobciążony
Kontrolka nadajnika WŁ

Zasilanie
Źródło
Zewnętrzne
Napięcie wejściowe
10 do 48 VDC
Pobór mocy
1,75 W
Złącze
Zdejmowana listwa zaciskowa (28 do 14 AWG)

Specyfikacje mechaniczne
Wskaźniki LED
Wysyłanie na ŚW, odbiór na ŚW, zasilanie
Wymiary
11,4 x 3,3 x 12,4 cm
Obudowa
montaż na szynie DIN 35mm, plastikowa, IP30
Waga
199,6 g

Środowisko pracy
Temp. pracy
-40 do 80 °C
Temp. przech.
-40 do 85°C
Wilgotność eksploatacyjna
0 do 95% bez kondensacji.

Zgodność z przepisami
Aprobaty
FCC, CE, UL Klasa 1 Dział 2
Nr kartoteki UL
E222870 (C1 D2 E245458)
Średni czas między awariami
138904 godzin
Metoda obliczania Średniego
Przewidywanie niezawodności
Czasu Między Awariami
na podstawie liczebności części

Okablowanie Klasy 1 ,DZIAŁ 2
Typ
Wyłącznie drut miedziany
Rozmiar
28 do 14 AWG

Informacje do zamówienia
FOSTCDRI
Konwerter połączeń szeregowych na światłowodowe jednomodowe
Akcesoria

71456545
2-pozycyjna listwa zaciskowa (1 w zestawie)
6545
5-pozycyjna listwa zaciskowa (1 w zestawie)


Panel przedni

Przemysłowy media konwerter przedni panel
1 Zacisk zasilania 2-pozycyjny, wymienny
2 Światłowodowy port RX Złączka ST
3 Światłowodowy port TX Złączka ST
4 Szyna zaciskowa połączenia szeregowego 5-pozycyjna, wymienna
5 Kontrolka LED odbioru Czerwona, WŁ., gdy odbierane są dane łączem szeregowym
6 Kontrolka LED nadawania Czerwona, WŁ., gdy wysyłane są dane łączem szeregowym
7 LED zasilania Czerwona, WŁ. gdy włączone jest zasilanie
8 Przełączniki SW1, 12-pozycyjny przełącznik segmentowy
SW2, 2-pozycyjny przełącznik wyboru trybu pracy


Mocowanie do szyny DIN

Przemysłowy media konwerter mocowanie do szyny DIN
1. Nałożyć górną część oprawy DIN pod kątem na górną część szyny DIN.
2. Ustawić konwerter tak, by był równoległy do szyny DIN i docisnąć, aż uchwyt zaskoczy.
RS-422/485 - Tempo przesyłu/czas oczekiwania

SW1 SW1 SW1 SW1 Czas oczekiwania
Body 8 9 10 11 (ms)
9600 WYŁ. WYŁ. WYŁ. WŁ. 1,30
19,2K WYŁ. WYŁ. WŁ. WYŁ. 0,56
38,4K WYŁ. WŁ. WYŁ. WYŁ. 0,27
57,6K WŁ. WYŁ. WYŁ. WYŁ. 0,22
76,8K WŁ. WYŁ. WŁ. WŁ. 0,14
115,2K WŁ. WYŁ. WŁ. WYŁ. 0,10
Przełącznik segmentowy (SW1)

Przemysłowy media konwerter przełącznik segmentowy
Poz WŁ. WYŁ.
1 RS-485 RS-422
2 PÓŁDUPLEKSOWY PEŁNODUPLEKSOWY
3 2-przewodowy 4-przewodowy
4 2-przewodowy 4-przewodowy
5 Wejście obciążenia Wyjście zakończenia
6 Wyjście polaryzacji TX Wejście polaryzacji TX
7 Wyjście polaryzacji RX Wejście polaryzacji RX
8 57,6 KBPS
9 38,4 KBPS
10 19,2 KBPS
11 9,6 KBPS
12 Połączenia w sieci wielopunktowej Połączenia punkt-punkt

Listwa zaciskowa

Poz. RS-232
A GND/Uziemienie
B Nieużywany
C Wejście RS-232
D Nieużywany
E Wyjście RS-232

Poz. RS 4852-przew. RS-422/485 4-przew.
A GND/Uziemienie GND/Uziemienie
B Nieużywany RDB(+)
C Wejście RS-232 RDA(-)
D Nieużywany TDB(+)
E Wyjście RS-232 TDA(-)


RS-485 2-przewodowy

RS-485 2-przewodowy
RS-485 2-przewodowy
RS-422/485 4-przewody

RS-422/485 4-przewody
RS-422/485 4-przewody

A - WŁ. = WEJ. ORCIĄŻENIA. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POL AR. RX, WYŁ. = WE J. PO LAR. RX
 Przeł.seg.(SW1)
1 2 3 4 5 6 7
Wł. Wł. Wł. Wł. A B C

A - WL. = WEJ, OBCIĄŻENI A. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POLAR. RX, WYŁ. = WEJ. POLAR. RX
 Przeł.seg.(SW1).
1 2 3 4 5 6 7
Wł. Wyl Wyl, Wył, A B C
POZYCJESD011 SŁUŻĄ DO U STAWI ENIA TEM PA P RZE SYŁU, PATRZ TABEL A SW1
USTAWIENIE POZYCJ112 OPISUJE SEKCJA DOT. ŚWIATŁOWODU		 POZYCJE3D011 SŁUŻĄ DO U STAWI ENI AT EM PA P RZESYŁU, PATRZ TABELA SW1
USTAWIENIE POZYCJI 13 OPISUJE SEKCJA DOT. ŚWIATŁOWODU


1. Poluzować śruby, aby otworzyć zaciski przewodów A, B i C na listwie zaciskowej połączenia szeregowego.
2. Wprowadzić przewody sygnałowe 2-przewodowego RS-485. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szerego¬wego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfikacji.
4. Ustawić przełącznik 422/485/232 w pozycji 422/485.
5. Skonfigurować przełącznik segmentowy na dolnej ściance konwertera do pracy z 2-przewodowym RS-485.

Uwagi dot. instalacji:
• W trybie 2-przewodowym, Końcówki B i C połączone są z Końcówkami D i E za pomocą przełączników segmentowych SW1-3 oraz SW1-4.
• Jeśli wymagane jest obciążenie, można umieścić rezystor 120Ω między końcówkami D i E ustawiając SW1-5 w pozycję WŁ.
• Konwerter ten posiada wbudowane 1,2 KΩ rezystory podwyższające/obni¬żające napięcie polaryzacji. Aby wykorzystać tę polaryzację, ustawić SW1 -6 i SW1-7 w pozycję WŁ.
• Notatka B[&]B Electronics o zastosowaniu RS-485 zawiera więcej informacji o obciążaniu i polaryzacji. Ten dokument referencyjny dostępny jest na naszej stronie WWW.
1. Poluzować śruby, aby otworzyć zaciski przewodów A, B i C na listwie zaciskowej połączenia szeregowego.
2. Wprowadzić przewody sygnałowe 2-przewodowego RS-422/485. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szerego¬wego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfikacji.
4. Ustawić przełącznik 422/485/232 w pozycji 422/485.
5. Skonfigurować przełącznik segmentowy na dolnej ściance konwertera do pracy z 4-przewodowym RS-422/485.

Uwagi dot. instalacji:
• Jeśli wymagane jest obciążenie, można umieścić rezystor 120Ω między końcówkami D i E ustawiając SW1-5 w pozycję WŁ.
• Konwerter ten posiada wbudowane 1,2 KΩ rezystory podwyższające/obni¬żające napięcie polaryzacji. Aby wykorzystać tę polaryzację, ustawić SW1 -6 i SW1-7 w pozycję WŁ.
• Notatka B[&]B Electronics o zastosowaniu RS-485 zawiera więcej informacji o obciążaniu i polaryzacji. Ten dokument referencyjny dostępny jest na naszej stronie WWW.


Konfguracja RS-232


Konfguracja RS-232
1.Poluzować śruby, aby otworzyć zaciski przewodów A, C i E na listwie zaciskowej połączenia szeregowego.
2. Wprowadzićprzewody sygnałowe RS-232 do listwy zaciskowej. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szeregowego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfkacji.
4. Ustawić przełącznik 422/485/232 w pozycji 232.


Uwagi dot. instalacji:
• Pozycje 1 do 11 przełącznika segmentowego SW1 (u dołu konwertera) nie są wykorzystywane podczas pracy w trybie RS-232. Ustawienie pozycji 12 opisuje sekcja dot. światłowodu.
• Przykład okablowania pokazuje urządzenie końcowe transmisji danych (DTE) na jednym końcu oraz urządzenie komunikacyjne transmisji danych (DCE) na drugim końcu.
• Sygnały uzgadniania nie są przepuszczane.
• Zworki pętli zwrotnej pokazane na schemacie połączeń mogą być konieczne, lub nie. Więcej informacji należy uzyskać z podręcznika obsługi urządzenia RS-232.

Więcje informacji

Więcej informacji nt. komunikacji łączami szeregowymi zawiera strona B[&]B Electronics:
www.bb-elec.com
B[&]B Electronics nieodpłatnie udostępnia do pobrania bogatą bibliotekę techniczną.
Dla użytkowników tego produktu szczególnie interesujące są poniższe pozycje:
• RS-422/485 Application Note [Nota o zastosowaniach RS-422/485]
• RS-232 Connections That Work - DTE/DCE [Połączenia RS-232, które się sprawdzają - Urządzenie końcowe transmisji danych/urządzenie komunikacyjne transmisji danych]
• An Overview of Fiber Optic Technology [Przegląd technologii światłowodowej]
Światłowód

Konfguracja RS-232 Połączenie światłowodowe punkt-punkt
Połączenie światłowodowe punkt-punkt
Konfguracja RS-232 Światłowodowy pierścień wielopunktowy
Światłowodowy pierścień wielopunktowy
1. Upewnić się, że kabel światłowodowy zakończony jest złączką typu ST. Zaleca się wielomodowy kabel 62.5/125 μm.
2. Podłączyć nadajnik konwertera do odbiornika drugiego urządzenia a odbiornik do nadajnika.
3. W stanie nieobciążonym kontrolka nadajnika jest WŁ. Dlatego wskaźnik RX zapali się, gdy nie są przesyłane żadne dane.
4. Pozycja 12 przełącznika segmentowego SW1 służy do wyboru trybu połą- czenia punkt-punkt lub połączenia w sieci wielopunktowej. Aby uzyskać tryb połączenia punkt-punkt należy ustawić przełącznik w pozycji WYŁ. na obu konwerterach. Aby uzyskać połączenie w sieci wielopunktowej, ustawić przełącznik w pozycji WŁ. na każdym konwerterze w pierścieniu sieci. Przy ustawieniu pozycji 12 przełącznika SW1 w pozycji WŁ., odbiór danych będzie kierowany pętlązwrotnądo nadajnika światłowodowego. Dane przekazywane sąpo pierścieniu ażdotrądo swego źródła. Gdy dane zostaną odebrane przez urządzenie wysyłające je, obwody przeterminowania zapobiegną ponownej ich transmisji.

Maksymalna liczba konwerterów w światłowodowej sieci pierścieniowej
Szybkość transmisji RS-232 RS-422/485
19,2 kbps lub mniejsza 32 32
37,4 kbps 16 24
115,2 kbps 2 8


Podłączenie końcówek zasilania - Konieczne źródło zewnętrzne
Podłączenie końcówek zasilania - Konieczne źródło zewnętrzne
1. Poluzować śrubę, by otworzyć zacisk końcówki na listwie zaciskowej.
2. Wprowadzićprzewód zasilania. Do zacisku można wprowadzaćprzewody 28 do 14 AWG.
3. Dokręcić śrubę, by zamknąć zacisk końcówki na listwie zaciskowej. Upewnić się, że zacisk mocno przytrzymuje przewód. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfkacji.
Test pętli zwrotnej RS-232

Test pętli zwrotnej RS-232
1. Ustawić konwerter do pracy w trybie RS-232.
2. Pozycję 12 przełącznika segmentowego SW1 ustawić na WYŁ.
3. Połączyć naprzemiennie nadajnik światłowodowy do odbiornika świat łowodowego za pomocą jednomodowego kabla połączeniowego.
4. Podłączyć komputer PC do portu szeregowego.
5. Za pomocą programu Hyper Terminal lub podobnego, połączyć z odpowiednim portem COM. Ustawić tempo przesyłu tak, by pasowało do ustawień konwertera. Upewnić się, że lokalne echo w programie Hyper Terminal jest WYŁĄCZONE.
6. Przesłaćdane. Jeśli zwrócony zostanie ten sam ciąg znaków, test zakończył się powodzeniem.

Diagram mechaniczny

Diagram mechaniczny
По-малко
Прочетете още

Изпратете запитване

Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?

Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА close
Благодарим ви, че изпратихте съобщението си. Ние ще отговорим възможно най-скоро.
ПОИСКАЙТЕ ПРОДУКТА close
Преглед
изпратете запитване

Добави към списъка с желания

Трябва да сте влезли

Cechy
• Szybkość transmisji danych do 115,2 Kbps
• Zakres napięcia zasilania: 10 - 48 VDC
• Szeroki zakres temperatury pracy
• 3-drogowa optoizolacja 2000V
• Zgodność z Modbus ASCII/RTU
• Ochrona przed zakłóceniami elektromagnetycznymi/radiowymi [EMI/RFI]
• UL Klasa 1 Dział 2

Opis
FOSTCDRI to nasz premiowy Przemysłowy Konwerter PołączeńSzeregowych na Światłowodowe Wielomodowe. Zaprojektowany do pracy w wymagają- cym środowisku przemysłowym, konwerter posiada aprobatęi certyfkat UL dla zastosowańw środowiskach Klasy 1, Dział2. Oprócz bezpośredniej dołą- czalności, urządzenie może pracowaćw trybie obsługi sieci wielopunktowej [multi-drop]. Umożliwia to urządzeniu szeregowemu komunikowanie się z innymi urządzeniami (do 31) zainstalowanymi na pierścieniu światłowodowym. Ponieważ urządzenie spełnia wymagania mieszanych norm, możliwa jest wymiana innych konwerterów i tłumików oraz dodanie ochrony przed zakłóceniami elektromagnetycznymi/radiowymi [EMI / RFI], koniecznej dla komunikacji światłowodowej.
W trybie RS-232 konwerter obsługuje transmisję i odbiór danych. Sygnały uzgadniania nie sąprzepuszczane. Obwód automatycznej kontroli wysyłania danych steruje układem sterownika RS-422/485, co eliminuje konieczność stosowania oprogramowania zewnętrznego.
Łatwośćinstalacji i konfguracji zapewnia 12-pozycyjny przełącznik segmentowy na dolnej ściance, służący do konfgurowania parametrów RS-422/485. Szeregowe linie danych oraz linie zasilania podłączane są do wymiennych listew zaciskowych. Do podłączania światłowodu wykorzystano złączki ST. Pamiętajcie, jeśli chodzi o niezawodną komunikację w wymagającym środowisku przemysłowym, marka Ilinx™ frmy B[&]B Electronics to najlepszy wybór.

Zawartość pakietu
• FOSTCDRI - przemysłowy konwerter połączeń szeregowych na światłowodowe wielomodowe
• Arkusz danych
• Listwa zacisków zasilania (zainstalowana)
• Listwa zacisków połączenia szeregowego (zainstalowana)
• Ochraniacz przeciwkurzowy światłowodu (zainstalowany)
Jeśli brak któregoś składnika lub jest uszkodzony, należy się skontaktować z B[&]B Electronics w celu wymiany

Specjalne środki ostrożności w środowisku Klasy 1, Dział 2
1. Okablowanie zasilania, wejścia/wyjścia (I/O) musi być zgodne z metodami okablowania dla Klasy 1, Dział 2 [Artykuł 501.10(B) normy National Electrical Code, NFPA70] oraz z lokalnymi przepisami właściwych władz lokalnych.
2. OSTRZEŻENIE - GROŹBA EKSPLOZJI: WYMIANA KOMPONENTÓW MOŻE OGRANICZYĆ PRZYDATNOŚĆ DO ZASTOSOWAŃ KLASY 1, DZIAŁ 2.
3. OSTRZEŻENIE - GROŹBA EKSPLOZJI: JEŚLI URZĄDZENIE ZAINSTALOWANO W STREFACH ZAGROŻONYCH, WYŁĄCZYĆ ZASILANIE PRZED DOKONA- NIEM WYMIANY LUB OKABLOWANIA MODUŁÓW.
4. OSTRZEŻENIE - GROŹBA EKSPLOZJI: NIE ODŁĄCZAĆ URZĄDZENIA, DO- PÓKI NIE ZOSTANIE WYŁĄCZONE ZASILANIE ALBO JEŚLI NIE WIADOMO, CZY MIEJSCE INSTALACJI MIEŚCI SIĘ POZA STREFĄ ZAGROŻENIA.
5. OSTRZEŻENIE - URZĄDZENIE TO NADAJE SIĘ DO UŻYCIA W MIEJSCACH ZALICZANYCH DO KLASY 1, DZIAŁ 2, GRUPY A, B, C i D, LUB MIEJSCACH NIEZAKLASYFIKOWANYCH.
Specyfikacje

Technologia połaczeń szergowych
RS-232
TD, RD, Uziemienie
RS-485 2-przewodowy
Dane A(-), Dane B (+), Uziemienie
RS-422/485 4-przewodowy
TDA(-), TDB(+), RDA (-), RDB(+), Uziemienie
Złączka szeregowa
Zdejmowana listwa zaciskowa (28 do 14 AWG)
Tempo przesyłu
9,6 do 115,2 Kbps
Izolacja
2KV RMS, 1 minuta
Ochrona przeciw-przepięciowa
Rozproszenie mocy szczytowej 600 W; Czas reakcji < 1 pikosekunda
Magistrala przemysłowa
MODBUS ASCII/RTU

Technologia światłowodowa
Typ/długość fali
Wielomodowy/820 nm
Moc wyjściowa
(-) 17 do (-) 10 dBm
Czułość odbioru
(-) 24,4 dBm
Kabel
62.5/125 μm
Złącze
ST
Tempo przesyłu
9,6 do 115,2 Kbps
Maks. odległość
4 km
Stan nieobciążony
Kontrolka nadajnika WŁ

Zasilanie
Źródło
Zewnętrzne
Napięcie wejściowe
10 do 48 VDC
Pobór mocy
1,75 W
Złącze
Zdejmowana listwa zaciskowa (28 do 14 AWG)

Specyfikacje mechaniczne
Wskaźniki LED
Wysyłanie na ŚW, odbiór na ŚW, zasilanie
Wymiary
11,4 x 3,3 x 12,4 cm
Obudowa
montaż na szynie DIN 35mm, plastikowa, IP30
Waga
199,6 g

Środowisko pracy
Temp. pracy
-40 do 80 °C
Temp. przech.
-40 do 85°C
Wilgotność eksploatacyjna
0 do 95% bez kondensacji.

Zgodność z przepisami
Aprobaty
FCC, CE, UL Klasa 1 Dział 2
Nr kartoteki UL
E222870 (C1 D2 E245458)
Średni czas między awariami
138904 godzin
Metoda obliczania Średniego
Przewidywanie niezawodności
Czasu Między Awariami
na podstawie liczebności części

Okablowanie Klasy 1 ,DZIAŁ 2
Typ
Wyłącznie drut miedziany
Rozmiar
28 do 14 AWG

Informacje do zamówienia
FOSTCDRI
Konwerter połączeń szeregowych na światłowodowe jednomodowe
Akcesoria

71456545
2-pozycyjna listwa zaciskowa (1 w zestawie)
6545
5-pozycyjna listwa zaciskowa (1 w zestawie)


Panel przedni

Przemysłowy media konwerter przedni panel
1 Zacisk zasilania 2-pozycyjny, wymienny
2 Światłowodowy port RX Złączka ST
3 Światłowodowy port TX Złączka ST
4 Szyna zaciskowa połączenia szeregowego 5-pozycyjna, wymienna
5 Kontrolka LED odbioru Czerwona, WŁ., gdy odbierane są dane łączem szeregowym
6 Kontrolka LED nadawania Czerwona, WŁ., gdy wysyłane są dane łączem szeregowym
7 LED zasilania Czerwona, WŁ. gdy włączone jest zasilanie
8 Przełączniki SW1, 12-pozycyjny przełącznik segmentowy
SW2, 2-pozycyjny przełącznik wyboru trybu pracy


Mocowanie do szyny DIN

Przemysłowy media konwerter mocowanie do szyny DIN
1. Nałożyć górną część oprawy DIN pod kątem na górną część szyny DIN.
2. Ustawić konwerter tak, by był równoległy do szyny DIN i docisnąć, aż uchwyt zaskoczy.
RS-422/485 - Tempo przesyłu/czas oczekiwania

SW1 SW1 SW1 SW1 Czas oczekiwania
Body 8 9 10 11 (ms)
9600 WYŁ. WYŁ. WYŁ. WŁ. 1,30
19,2K WYŁ. WYŁ. WŁ. WYŁ. 0,56
38,4K WYŁ. WŁ. WYŁ. WYŁ. 0,27
57,6K WŁ. WYŁ. WYŁ. WYŁ. 0,22
76,8K WŁ. WYŁ. WŁ. WŁ. 0,14
115,2K WŁ. WYŁ. WŁ. WYŁ. 0,10
Przełącznik segmentowy (SW1)

Przemysłowy media konwerter przełącznik segmentowy
Poz WŁ. WYŁ.
1 RS-485 RS-422
2 PÓŁDUPLEKSOWY PEŁNODUPLEKSOWY
3 2-przewodowy 4-przewodowy
4 2-przewodowy 4-przewodowy
5 Wejście obciążenia Wyjście zakończenia
6 Wyjście polaryzacji TX Wejście polaryzacji TX
7 Wyjście polaryzacji RX Wejście polaryzacji RX
8 57,6 KBPS
9 38,4 KBPS
10 19,2 KBPS
11 9,6 KBPS
12 Połączenia w sieci wielopunktowej Połączenia punkt-punkt

Listwa zaciskowa

Poz. RS-232
A GND/Uziemienie
B Nieużywany
C Wejście RS-232
D Nieużywany
E Wyjście RS-232

Poz. RS 4852-przew. RS-422/485 4-przew.
A GND/Uziemienie GND/Uziemienie
B Nieużywany RDB(+)
C Wejście RS-232 RDA(-)
D Nieużywany TDB(+)
E Wyjście RS-232 TDA(-)


RS-485 2-przewodowy

RS-485 2-przewodowy
RS-485 2-przewodowy
RS-422/485 4-przewody

RS-422/485 4-przewody
RS-422/485 4-przewody

A - WŁ. = WEJ. ORCIĄŻENIA. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POL AR. RX, WYŁ. = WE J. PO LAR. RX
 Przeł.seg.(SW1)
1 2 3 4 5 6 7
Wł. Wł. Wł. Wł. A B C

A - WL. = WEJ, OBCIĄŻENI A. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POLAR. RX, WYŁ. = WEJ. POLAR. RX
 Przeł.seg.(SW1).
1 2 3 4 5 6 7
Wł. Wyl Wyl, Wył, A B C
POZYCJESD011 SŁUŻĄ DO U STAWI ENIA TEM PA P RZE SYŁU, PATRZ TABEL A SW1
USTAWIENIE POZYCJ112 OPISUJE SEKCJA DOT. ŚWIATŁOWODU		 POZYCJE3D011 SŁUŻĄ DO U STAWI ENI AT EM PA P RZESYŁU, PATRZ TABELA SW1
USTAWIENIE POZYCJI 13 OPISUJE SEKCJA DOT. ŚWIATŁOWODU


1. Poluzować śruby, aby otworzyć zaciski przewodów A, B i C na listwie zaciskowej połączenia szeregowego.
2. Wprowadzić przewody sygnałowe 2-przewodowego RS-485. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szerego¬wego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfikacji.
4. Ustawić przełącznik 422/485/232 w pozycji 422/485.
5. Skonfigurować przełącznik segmentowy na dolnej ściance konwertera do pracy z 2-przewodowym RS-485.

Uwagi dot. instalacji:
• W trybie 2-przewodowym, Końcówki B i C połączone są z Końcówkami D i E za pomocą przełączników segmentowych SW1-3 oraz SW1-4.
• Jeśli wymagane jest obciążenie, można umieścić rezystor 120Ω między końcówkami D i E ustawiając SW1-5 w pozycję WŁ.
• Konwerter ten posiada wbudowane 1,2 KΩ rezystory podwyższające/obni¬żające napięcie polaryzacji. Aby wykorzystać tę polaryzację, ustawić SW1 -6 i SW1-7 w pozycję WŁ.
• Notatka B[&]B Electronics o zastosowaniu RS-485 zawiera więcej informacji o obciążaniu i polaryzacji. Ten dokument referencyjny dostępny jest na naszej stronie WWW.
1. Poluzować śruby, aby otworzyć zaciski przewodów A, B i C na listwie zaciskowej połączenia szeregowego.
2. Wprowadzić przewody sygnałowe 2-przewodowego RS-422/485. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szerego¬wego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfikacji.
4. Ustawić przełącznik 422/485/232 w pozycji 422/485.
5. Skonfigurować przełącznik segmentowy na dolnej ściance konwertera do pracy z 4-przewodowym RS-422/485.

Uwagi dot. instalacji:
• Jeśli wymagane jest obciążenie, można umieścić rezystor 120Ω między końcówkami D i E ustawiając SW1-5 w pozycję WŁ.
• Konwerter ten posiada wbudowane 1,2 KΩ rezystory podwyższające/obni¬żające napięcie polaryzacji. Aby wykorzystać tę polaryzację, ustawić SW1 -6 i SW1-7 w pozycję WŁ.
• Notatka B[&]B Electronics o zastosowaniu RS-485 zawiera więcej informacji o obciążaniu i polaryzacji. Ten dokument referencyjny dostępny jest na naszej stronie WWW.


Konfguracja RS-232


Konfguracja RS-232
1.Poluzować śruby, aby otworzyć zaciski przewodów A, C i E na listwie zaciskowej połączenia szeregowego.
2. Wprowadzićprzewody sygnałowe RS-232 do listwy zaciskowej. Do zacisku można wprowadzać przewody 28 do 14 AWG.
3. Dokręcić śruby, aby zamknąć zaciski na przewodach połączenia szeregowego. Upewnić się, że zaciski mocno przytrzymują przewody. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfkacji.
4. Ustawić przełącznik 422/485/232 w pozycji 232.


Uwagi dot. instalacji:
• Pozycje 1 do 11 przełącznika segmentowego SW1 (u dołu konwertera) nie są wykorzystywane podczas pracy w trybie RS-232. Ustawienie pozycji 12 opisuje sekcja dot. światłowodu.
• Przykład okablowania pokazuje urządzenie końcowe transmisji danych (DTE) na jednym końcu oraz urządzenie komunikacyjne transmisji danych (DCE) na drugim końcu.
• Sygnały uzgadniania nie są przepuszczane.
• Zworki pętli zwrotnej pokazane na schemacie połączeń mogą być konieczne, lub nie. Więcej informacji należy uzyskać z podręcznika obsługi urządzenia RS-232.

Więcje informacji

Więcej informacji nt. komunikacji łączami szeregowymi zawiera strona B[&]B Electronics:
www.bb-elec.com
B[&]B Electronics nieodpłatnie udostępnia do pobrania bogatą bibliotekę techniczną.
Dla użytkowników tego produktu szczególnie interesujące są poniższe pozycje:
• RS-422/485 Application Note [Nota o zastosowaniach RS-422/485]
• RS-232 Connections That Work - DTE/DCE [Połączenia RS-232, które się sprawdzają - Urządzenie końcowe transmisji danych/urządzenie komunikacyjne transmisji danych]
• An Overview of Fiber Optic Technology [Przegląd technologii światłowodowej]
Światłowód

Konfguracja RS-232 Połączenie światłowodowe punkt-punkt
Połączenie światłowodowe punkt-punkt
Konfguracja RS-232 Światłowodowy pierścień wielopunktowy
Światłowodowy pierścień wielopunktowy
1. Upewnić się, że kabel światłowodowy zakończony jest złączką typu ST. Zaleca się wielomodowy kabel 62.5/125 μm.
2. Podłączyć nadajnik konwertera do odbiornika drugiego urządzenia a odbiornik do nadajnika.
3. W stanie nieobciążonym kontrolka nadajnika jest WŁ. Dlatego wskaźnik RX zapali się, gdy nie są przesyłane żadne dane.
4. Pozycja 12 przełącznika segmentowego SW1 służy do wyboru trybu połą- czenia punkt-punkt lub połączenia w sieci wielopunktowej. Aby uzyskać tryb połączenia punkt-punkt należy ustawić przełącznik w pozycji WYŁ. na obu konwerterach. Aby uzyskać połączenie w sieci wielopunktowej, ustawić przełącznik w pozycji WŁ. na każdym konwerterze w pierścieniu sieci. Przy ustawieniu pozycji 12 przełącznika SW1 w pozycji WŁ., odbiór danych będzie kierowany pętlązwrotnądo nadajnika światłowodowego. Dane przekazywane sąpo pierścieniu ażdotrądo swego źródła. Gdy dane zostaną odebrane przez urządzenie wysyłające je, obwody przeterminowania zapobiegną ponownej ich transmisji.

Maksymalna liczba konwerterów w światłowodowej sieci pierścieniowej
Szybkość transmisji RS-232 RS-422/485
19,2 kbps lub mniejsza 32 32
37,4 kbps 16 24
115,2 kbps 2 8


Podłączenie końcówek zasilania - Konieczne źródło zewnętrzne
Podłączenie końcówek zasilania - Konieczne źródło zewnętrzne
1. Poluzować śrubę, by otworzyć zacisk końcówki na listwie zaciskowej.
2. Wprowadzićprzewód zasilania. Do zacisku można wprowadzaćprzewody 28 do 14 AWG.
3. Dokręcić śrubę, by zamknąć zacisk końcówki na listwie zaciskowej. Upewnić się, że zacisk mocno przytrzymuje przewód. Nie należy jednak dokręcać zbyt mocno. W przypadku instalacji Klasy 1, Dział 2, należy zadbać, by okablowanie było zgodne ze specjalnymi zaleceniami dot. bezpieczeństwa oraz tabelą specyfkacji.
Test pętli zwrotnej RS-232

Test pętli zwrotnej RS-232
1. Ustawić konwerter do pracy w trybie RS-232.
2. Pozycję 12 przełącznika segmentowego SW1 ustawić na WYŁ.
3. Połączyć naprzemiennie nadajnik światłowodowy do odbiornika świat łowodowego za pomocą jednomodowego kabla połączeniowego.
4. Podłączyć komputer PC do portu szeregowego.
5. Za pomocą programu Hyper Terminal lub podobnego, połączyć z odpowiednim portem COM. Ustawić tempo przesyłu tak, by pasowało do ustawień konwertera. Upewnić się, że lokalne echo w programie Hyper Terminal jest WYŁĄCZONE.
6. Przesłaćdane. Jeśli zwrócony zostanie ten sam ciąg znaków, test zakończył się powodzeniem.

Diagram mechaniczny

Diagram mechaniczny
По-малко
Прочетете още
Коментари (0)
