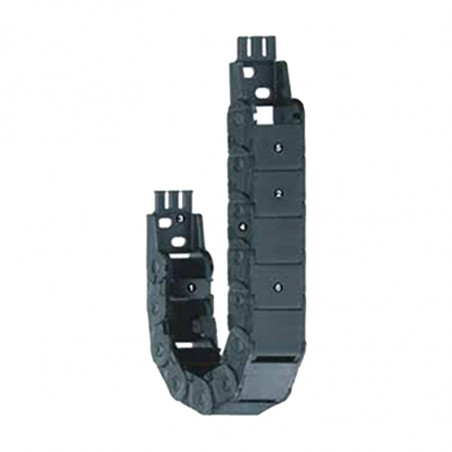

Кабелни ръководства Серия 014
  • Кабелни ръководства Серия 014

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Igus

Кабелни ръководства Серия 014

Features:
  • Mounting bracket with strain relief option
  • Light and cost-effective
  • Dirt-repellent exterior
  • Small pitch for smooth running
  • One-piece design, non snap-open
  • High torsional rigidity

E2 mini Series 14


Names Width Bi
[mm]		 Width Ba
[mm]		 Bending radius R
[mm]
14.1.028.0 15 26 28
14.1.038.0 15 26 38
14.1.048.0 15 26 48
14.1.075.0 15 26 75
14.1.100.0 15 26 100
14.1.125.0 15 26 125
14.2.028.0 25 36 28
14.2.038.0 25 36 38
14.2.048.0 25 36 48
14.2.075.0 25 36 75
14.2.100.0 25 36 100
14.2.125.0 25 36 125
14.3.028.0 38 49 28
14.3.038.0 38 49 38
14.3.048.0 38 49 48
14.3.075.0 38 49 75
14.3.100.0 38 49 100
14.3.125.0 38 49 125
14.4.028.0 50 61 28
14.4.038.0 50 61 38
14.4.048.0 50 61 48
14.4.075.0 50 61 75
14.4.100.0 50 61 100
14.4.125.0 50 61 125


Accessories
114...1P(Z) 114...2P(Z)
prowadnik kablowy 114...1p(Z)- 114...2P(Z) Moving end with bore (outer link)
114...1P(Z)
prowadnik kablowy - wymiary 114..1P(Z)
114...2P(Z)
Fixed end with pin (inner link)
114.1.12P(Z) 114.4.12P( Z)


Series Part No.
full set with
tiewrap plates		 Part No. full
set without
tiewrap plates		 Dim. A
[mm]		 Dim. B
[mm]
14.1. 114.1.12 PZ 114.1.12 P - 26,3
14.2. 114.2.12 PZ 114.2.12 P 10 36,3
14.3. 114.3.12 PZ 114.3.12 P 23 49,3
14.4. 114.4.12 PZ 114.4.12 P 35 61,3
