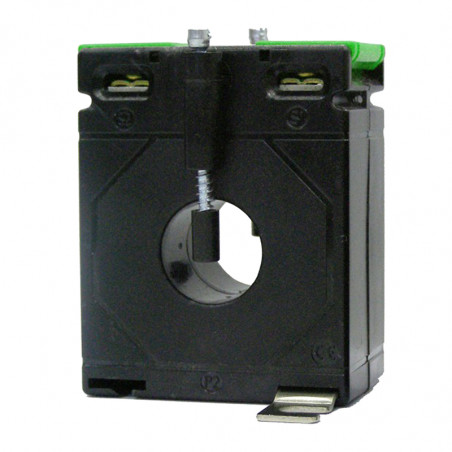

LCTR трансформатори с дупка за кабел
  • LCTR трансформатори с дупка за кабел

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: LUMEL

LCTR трансформатори с дупка за кабел

Properties

  Type


LCTR 45/14 (40)

LCTR 50/14 (30)

LCTR 50/14 (50)

LCTR 62/R (40)
Hole diameter Ø 14 mm Ø 14 mm Ø 14 mm Ø 22 mm
Width 40 mm 31 mm 51 mm 40 mm
Depth 45 mm 50 mm 50 mm 62 mm
Primary current 30 A...300 A 40 A...300 A 30 A...300 A 50 A...600 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,5; 1 0,5; 1  0,5; 1 0,2; 0,5; 1


Specifications

Transformer type

LCTR 45/14 (40)

LCTR 50/14 (30)
Accuracy class 0,5 1 0,5 1
Rated primary current Transformer power
30 A - 1 VA - -
40 A - 1 VA - 1 VA
50 A - 1,5 VA - 1,5 VA
60 A - 1,5 VA - 1,5 VA
75 A - 2,5 VA - 1,5 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 3,75 VA 2,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA 2,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA 3,75 VA 5 VA
200 A 3,75 VA 7,5 VA 3,75 VA 5 VA
250 A 5 VA 7,5 VA 5,0 VA 7,5 VA
300 A 5 VA 10 VA 7,5 VA 7,5 VA

ORDER

You must give: transformer type / primary current / secondary current / power / accuracy class
Order example: LCTR 50/14 (50) 100/5A, 5VA, cl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTR 45/14 (40)

LCTR 50/14 (30)
LCTR 45/14 (40) LCTR 50/14 (30)

Properties:

Transformer type

LCTR 50/14 (50)

LCTR 62/R (40)
Accuracy class 0,5 1 0,2 0,5 1
Rated primary current Transformer power
30 A - 1 VA - - -
40 A - 1 VA - - -
50 A 1,5 VA 1,5 VA - - 1,5 VA
60 A 1,5 VA 1,5 VA - - 2,5 VA
75 A 2,5 VA 5 VA - 1,5 VA 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA 2,5 VA
100 A 3,75 VA 5 VA 1,5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 1,5 VA 3,75 VA 5 VA
125 A 3,75 VA 5 VA 1,5 VA 3,75 VA 5 VA
150 A 5 VA 7,5 VA 2,5 VA 5 VA 7,5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA 10 VA
250 A 10 VA 12,5 VA 5 VA 10 VA 15 VA
300 A 10 VA 12,5 VA 5 VA 10 VA 15 VA
400 A - - 7,5 VA 15 VA 15 VA
500 A - - 10 VA 15 VA 15 VA
600 A - - 10 VA 15 VA 15 VA

Dimensions [mm]:

LCTR 50/14 (50)

LCTR 62/R (40)

LCTR 50/14 (50)
LCTR 62/R (40)
