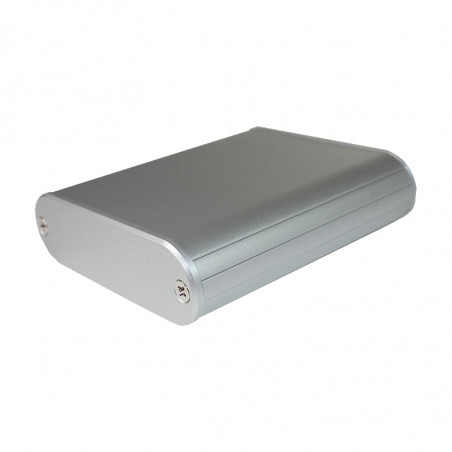

Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили
  • Mx / mxa - преносими корпус от алуминиеви профили

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: TAKACHI

Mx / mxa - преносими корпус от алуминиеви профили

MX – mobile aluminium profile enclosure



Feature:
  • Round and fitted mobile case.
  • Made by aluminium extrusion body and ABS plastic panel.
  • P.C board can be slide in to enclosure.
  • No slide groove for MX 1-5-.


MX – mobile aluminium profile enclosure

Components

Ref Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 ABS Light gray · Black
3 Self-tapping screw 4 Steel Nickel Plated · Black trivalent chromate

MX dimensions

wymiary MX

Color type

Color code Panel Frame
GS Light gray Silver
BB Black Black

Screw Type

P H
MX – mobile aluminium profile enclosure - screw type - plus head
Plus head		 MX – mobile aluminium profile enclosure - screw type - hhexalobular head
Hexalobular head

Example of order:
MX 1 − 5 − 6 MX – mobile aluminium profile enclosure - order MX – mobile aluminium profile enclosure - order
  Color code Screw P or H
Part no. /Dimensions
Part. no H W D a b c d e f Weight
[g]

MX1 −  5 −  6MX1-5-6

 13 48 55 1,2 10,2 6 50 38,8 33,6 25

MX1 −  5 −  9MX1-5-9

 13 48 85 1,2 10,2 6 80 38,8 33,6 40

MX1 −  5 −12MX1-5-12

 13 48 115 1,2 10,2 6 110 38,8 33,6 55

MX2 −  4 −  5MX2-4-5

 15 41 50 1,2 12,2 6 44,6 31,8 26,6 20

MX2 −  4 −  8MX2-4-8

 15 41 80 1,2 12,2 6 74,6 31,8 26,6 35

MX2 −  4 − 11MX2-4-11

 15 41 110 1,2 12,2 6 104,6 31,8 26,6 50

MX2 −  6 −  5MX2-6-5

 18 57 50 1,2 15,1 5 45 47,7 42,5 35

MX2 −  6 −  8MX2-6-8

 18 57 75 1,2 15,1 5 70 47,7 42,5 50

MX2 −  6 −10MX2-6-10

 18 57 100 1,2 15,1 5 95 47,7 42,5 70

MX2 −  7 −  6MX2-7-6

 20 70 60 1,5 16,5 6 54,6 59,6 53,2 50

MX2 −  7 −  9MX2-7-9

 20 70 90 1,5 16,5 6 84,6 59,6 53,2 80

MX2 −  7 −12MX2-7-12

 20 70 120 1,5 16,5 6 114,6 59,6 53,2 105

MX2 −  8 −  7MX2-8-7

 24 82 70 1,5 20,5 6 64,6 71,6 65,2 75

MX2 −  8 −10MX2-8-10

 24 82 100 1,5 20,5 6 94,6 71,6 65,2 105

MX2 −  8 −13MX2-8-13

 24 82 130 1,5 20,5 6 124,6 71,6 65,2 140

MX2 −10 −  8MX2-10-8

 16 100 80 1,2 13,2 6 74,6 90,8 85,6 70

MX2 −10 − 11MX2-10-11

 16 100 110 1,2 13,2 6 104,6 90,8 85,6 95

MX2 −10 −15MX2-10-15

 16 100 150 1,2 13,2 6 144,6 90,8 85,6 130

MX3 − 11 −  8MX3-11-8

 30 110 80 1,5 26,5 7 74,6 99,6 93,2 110

MX3 − 11 −12MX3-11-12

 30 110 120 1,5 26,5 7 114,6 99,6 93,2 165

MX3 − 11 −17MX3-11-17

 30 110 170 1,5 26,5 7 164,6 99,6 93,2 235

MX4 −  7 −  6MX4-7-6

 35 70 60 1,55 31,4 7 53 59,6 53,2 65

MX4 −  7 −  9MX4-7-9

 35 70 90 1,55 31,4 7 83 59,6 53,2 100

MX4 −  7 −12MX4-7-12

 35 70 120 1,55 31,4 7 113 59,6 53,2 130

MX4 −10 −  8MX4-10-8

 40 95 80 1,55 36,4 8 73 84,6 78,2 115

MX4 −10 −12MX4-10-12

 40 95 120 1,55 36,4 8 113 84,6 78,2 175

MX4 −10 −15MX4-10-15

 40 95 150 1,55 36,4 8 143 84,6 78,2 215

MX4 −13 −10MX4-13-10

 35 130 100 1,75 31 8 94,4 119,6 113,2 175

MX4 −13 −15MX4-13-15

 35 130 150 1,75 31 8 144,4 119,6 113,2 265

MX4 −13 −21MX-13-21

 35 130 210 1,75 31 8 204,4 119,6 113,2 375

MXA - aluminium mobile enclosure

Feature:

  • Colorful combination of the aluminum extrusion body and end panels are selectable in 14 types.
  • Choose a suitable one according to your individual application in 30 sizes and in 14 color combinations.
  • Digital audio amplifiers, communication devices, measurement tools, and so on, it is the best enclosure for any kind of portable devices
  • P.C. boards are able to mount horizontally by sliding into the enclosure.
MXA - aluminium mobile enclosure



MXA - aluminium mobile enclosure

Ref. Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 Aluminium t3.0 Anodized / Hair-line finish
3 Self-tapping screw 4 Steel Nickel plated · Black trivalent chromate
Color code
Selectable in 14 color combinations listed below
MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Black / Black
BB		 Black / Silver
BS		 Black / Cobalt blue
BC		 Black / Green
BG		 Black / Purple
BP		 Black / Orange
BO		 Black / Red
BR



MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Silver / Black
SB		 Silver / Silver
SS		 Silver / Cobalt blue
SC		 Silver / Green
SG		 Silver / Purple
SP		 Silver / Orange
SO		 Silver / Red
SR

MXA Dimensions



wymiary MXA

Example of order:
MXA 1 − 5 − 6 MXA - aluminium mobile enclosure order - code color MXA - aluminium mobile enclosure order - screw
  Color code Screw P or H

P H
plus head
Plus head		 MXA - aluminium mobile enclosure hexalobular head
Hexalobular head

Part no. H W D a b c d e f Weight
[kg]

MXA1 − 5 −   5MXA1-5-5

 13 48 49 1,2 10,2 3 43 38,8 33,6 25

MXA1 − 5 −   8MXA1-5-8

 13 48 79 1,2 10,2 3 73 38,8 33,6 40

MXA1 − 5 − 11MXA1-5-11

 13 48 109 1,2 10,2 3 103 38,8 33,6 55

MXA2 − 4 −   4MXA2-4-4

 15 41 44 1,2 12,2 3 38 31,8 26,6 25

MXA2 − 4 −   7MXA2-4-7

 15 41 74 1,2 12,2 3 68 31,8 26,6 40

MXA2 − 4 − 10MXA2-4-10

 15 41 104 1,2 12,2 3 98 31,8 26,6 50

MXA2 − 6 −   5MXA2-6-5

 18 57 46 1,2 15,1 3 40 47,7 42,5 35

MXA2 − 6 −   7MXA2-6-7

 18 57 71 1,2 15,1 3 65 47,7 42,5 50

MXA2 − 6 − 10MXA2-6-10

 18 57 96 1,2 15,1 3 90 47,7 42,5 65

MXA2 − 7 −   5MXA2-7-5

 20 70 54 1,5 16,5 3 48 59,6 53,2 55

MXA2 − 7 −   8MXA2-7-8

 20 70 84 1,5 16,5 3 78 59,6 53,2 80

MXA2 − 7 − 11MXA2-7-11

 20 70 114 1,5 16,5 3 108 59,6 53,2 110

MXA2 − 8 −   6MXA2-8-6

 24 82 64 1,5 20,5 3 58 71,6 65,2 75

MXA2 − 8 −   9MXA2-8-9

 24 82 94 1,5 20,5 3 88 71,6 65,2 105

MXA2 − 8 − 12MXA2-8-12

 24 82 124 1,5 20,5 3 118 71,6 65,2 135

MXA2 −10 −  7MXA2-10-7

 16 100 74 1,2 13,2 3 68 90,8 85,6 70

MXA2 −10 −10MXA2-10-10

 16 100 104 1,2 13,2 3 98 90,8 85,6 100

MXA2 −10 −14MXA2-10-14

 16 100 144 1,2 13,2 3 138 90,8 85,6 135

MXA3 −11 −  7MXA3-11-7

 30 110 72 1,5 26,5 3 66 99,6 93,2 115

MXA3 −11 − 11MXA3-11-11

 30 110 112 1,5 26,5 3 106 99,6 93,2 165

MXA3 −11 −16MXA3-11-16

 30 110 162 1,5 26,5 3 156 99,6 93,2 235

MXA4 − 7 −   5MXA4-7-5

 35 70 52 1,55 31,4 3 46 59,6 53,2 70

MXA4 − 7 −   8MXA4-7-8

 35 70 82 1,55 31,4 3 76 59,6 53,2 100

MXA4 − 7 − 11MXA4-7-11

 35 70 112 1,55 31,4 3 106 59,6 53,2 135

MXA4 −10 −  7MXA4-10-7

 40 95 70 1,55 36,4 3 64 84,6 78,2 120

MXA4 −10 −11MXA4-10-11

 40 95 110 1,55 36,4 3 104 84,6 78,2 175

MXA4 −10 −14MXA4-10-14

 40 95 140 1,55 36,4 3 134 84,6 78,2 220

MXA4 −13 −  9MXA4-13-9

 35 130 90 1,75 31 3 84 119,6 113,2 180

MXA4 −13 −14MXA4-13-14

 35 130 140 1,75 31 3 134 119,6 113,2 265

MXA4 −13 −20MXA4-13-20

 35 130 200 1,75 31 3 194 119,6 113,2 370

Dimesions frame MX - MXA

MX / MXA 1-5-__

MX / MXA 2-8-__

Wymiary korpus MX/MXA 1-5

Wymiary korpus MX/MXA 2-8

MX / MXA 2-4-__

MX / MXA 2-10-__

Wymiary korpus MX/MXA 2-4

Wymiary korpus MX/MXA 2-10

MX / MXA 2-6-__

MX / MXA 3-11-__

Wymiary korpus MX/MXA 2-6

Wymiary korpus MX/MXA 3-11

MX / MXA 2-7-__

MX /MX 4-7-__

Wymiary korpus MX/MXA 2-7

Wymiary korpus MX/MXA 4-7

MX / MXA 4-10-_-

Wymiary korpus MX/MXA 4-10

MX /MXA 4-13-__

Wymiary korpus MX/MXA 4-13

Part no. Frame length

MX1−  5− 6

 43

MX1−  5− 9

 73

MX1−  5−12

 103

MX2−  4− 5

 38

MX2−  4− 8

 68

MX2−  4−11

 98

MX2−  6− 5

 40

MX2−  6− 8

 65

MX2−  6−10

 90

MX2−  7− 6

 48

MX2−  7− 9

 78

MX2−  7−12

 108

MX2−  8− 7

 58

MX2−  8−10

 88

MX2−  8−13

 118

MX2−10−  8

 68

MX2−10−11

 98

MX2−10−15

 138

MX3−11−  8

 66

MX3−11−12

 106

MX3−11−17

 156

MX4−  7− 6

 46

MX4−  7− 9

 76

MX4−  7−12

 106

MX4−10−  8

 64

MX4−10−12

 104

MX4−10−15

 134

MX4−13−10

 84

MX4−13−15

 134

MX4−13−21

 194
Part no Frame length

MXA1−  5− 5

 43

MXA1−  5− 8

 73

MXA1−  5−11

 103

MXA2−  4− 4

 38

MXA2−  4− 7

 68

MXA2−  4−10

 98

MXA2−  6− 5

 40

MXA2−  6− 7

 65

MXA2−  6−10

 90

MXA2−  7− 5

 48

MXA2−  7− 8

 78

MXA2−  7−11

 108

MXA2−  8− 6

 58

MXA2−  8− 9

 88

MXA2−  8−12

 118

MXA2−10−  7

 68

MXA2−10−10

 98

MXA2−10−14

 138

MXA3−11−  7

 66

MXA3−11−11

 106

MXA3−11−16

 156

MXA4−  7− 5

 46

MXA4−  7− 8

 76

MXA4−  7−11

 106

MXA4−10−  7

 64

MXA4−10−11

 104

MXA4−10−14

 134

MXA4−13−  9

 84

MXA4−13−14

 134

MXA4−13−20

 194

Dimesions panel MX

Wymiary dekiel MX


Part no. W H D w b d e f h t

MX1−  5−

 48 13 6 38,8 6,5 1,5 10 32 9,6 1,7

MX2−  4−

 41 15 6 31,8 7,5 1,5 12 23 11,6 1,7

MX2−10−

 100 16 6 90,8 8 1,5 13 81 12,6 1,7

Wymiary dekiel MX1-5


Part no. W H D w a b c d e f g h t

MX2−  6−

 57 18 5 47,7 2,6 9 7,9 1,3 15 38,3 41,2 14,9 1,5

MX2−  7−

 70 20 6 59,6 3 10 9,2 1,5 16,3 49,5 52,6 16,6 1,7

MX2−  8−

 82 24 6 71,6 3 12 9,2 1,5 20,4 46,5 60,2 20,6 1,7

MX3−11−

 110 30 7 99,6 3 15 10,2 1,5 26,4 61,5 87,3 26,3 1,7

MX4−13−

 130 35 8 119,6 3 17,5 11,2 1,5 30,9 76,5 104,3 31 1,8

Wymiary dekiel MX2-6

Part no. W H D w b c d e f g h t

MX4−  7−

 70 35 7 59,6 18 9,8 1,5 31,3 41,6 45 31,3 2,5

MX4−10−

 95 40 8 84,6 20,5 10,8 1,5 36,3 61,6 65 36 2,5
По-малко
Прочетете още

Изпратете запитване

Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?

Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА close
Благодарим ви, че изпратихте съобщението си. Ние ще отговорим възможно най-скоро.
ПОИСКАЙТЕ ПРОДУКТА close
Преглед
изпратете запитване

Добави към списъка с желания

Трябва да сте влезли

MX – mobile aluminium profile enclosure



Feature:
  • Round and fitted mobile case.
  • Made by aluminium extrusion body and ABS plastic panel.
  • P.C board can be slide in to enclosure.
  • No slide groove for MX 1-5-.


MX – mobile aluminium profile enclosure

Components

Ref Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 ABS Light gray · Black
3 Self-tapping screw 4 Steel Nickel Plated · Black trivalent chromate

MX dimensions

wymiary MX

Color type

Color code Panel Frame
GS Light gray Silver
BB Black Black

Screw Type

P H
MX – mobile aluminium profile enclosure - screw type - plus head
Plus head		 MX – mobile aluminium profile enclosure - screw type - hhexalobular head
Hexalobular head

Example of order:
MX 1 − 5 − 6 MX – mobile aluminium profile enclosure - order MX – mobile aluminium profile enclosure - order
  Color code Screw P or H
Part no. /Dimensions
Part. no H W D a b c d e f Weight
[g]

MX1 −  5 −  6MX1-5-6

 13 48 55 1,2 10,2 6 50 38,8 33,6 25

MX1 −  5 −  9MX1-5-9

 13 48 85 1,2 10,2 6 80 38,8 33,6 40

MX1 −  5 −12MX1-5-12

 13 48 115 1,2 10,2 6 110 38,8 33,6 55

MX2 −  4 −  5MX2-4-5

 15 41 50 1,2 12,2 6 44,6 31,8 26,6 20

MX2 −  4 −  8MX2-4-8

 15 41 80 1,2 12,2 6 74,6 31,8 26,6 35

MX2 −  4 − 11MX2-4-11

 15 41 110 1,2 12,2 6 104,6 31,8 26,6 50

MX2 −  6 −  5MX2-6-5

 18 57 50 1,2 15,1 5 45 47,7 42,5 35

MX2 −  6 −  8MX2-6-8

 18 57 75 1,2 15,1 5 70 47,7 42,5 50

MX2 −  6 −10MX2-6-10

 18 57 100 1,2 15,1 5 95 47,7 42,5 70

MX2 −  7 −  6MX2-7-6

 20 70 60 1,5 16,5 6 54,6 59,6 53,2 50

MX2 −  7 −  9MX2-7-9

 20 70 90 1,5 16,5 6 84,6 59,6 53,2 80

MX2 −  7 −12MX2-7-12

 20 70 120 1,5 16,5 6 114,6 59,6 53,2 105

MX2 −  8 −  7MX2-8-7

 24 82 70 1,5 20,5 6 64,6 71,6 65,2 75

MX2 −  8 −10MX2-8-10

 24 82 100 1,5 20,5 6 94,6 71,6 65,2 105

MX2 −  8 −13MX2-8-13

 24 82 130 1,5 20,5 6 124,6 71,6 65,2 140

MX2 −10 −  8MX2-10-8

 16 100 80 1,2 13,2 6 74,6 90,8 85,6 70

MX2 −10 − 11MX2-10-11

 16 100 110 1,2 13,2 6 104,6 90,8 85,6 95

MX2 −10 −15MX2-10-15

 16 100 150 1,2 13,2 6 144,6 90,8 85,6 130

MX3 − 11 −  8MX3-11-8

 30 110 80 1,5 26,5 7 74,6 99,6 93,2 110

MX3 − 11 −12MX3-11-12

 30 110 120 1,5 26,5 7 114,6 99,6 93,2 165

MX3 − 11 −17MX3-11-17

 30 110 170 1,5 26,5 7 164,6 99,6 93,2 235

MX4 −  7 −  6MX4-7-6

 35 70 60 1,55 31,4 7 53 59,6 53,2 65

MX4 −  7 −  9MX4-7-9

 35 70 90 1,55 31,4 7 83 59,6 53,2 100

MX4 −  7 −12MX4-7-12

 35 70 120 1,55 31,4 7 113 59,6 53,2 130

MX4 −10 −  8MX4-10-8

 40 95 80 1,55 36,4 8 73 84,6 78,2 115

MX4 −10 −12MX4-10-12

 40 95 120 1,55 36,4 8 113 84,6 78,2 175

MX4 −10 −15MX4-10-15

 40 95 150 1,55 36,4 8 143 84,6 78,2 215

MX4 −13 −10MX4-13-10

 35 130 100 1,75 31 8 94,4 119,6 113,2 175

MX4 −13 −15MX4-13-15

 35 130 150 1,75 31 8 144,4 119,6 113,2 265

MX4 −13 −21MX-13-21

 35 130 210 1,75 31 8 204,4 119,6 113,2 375

MXA - aluminium mobile enclosure

Feature:

  • Colorful combination of the aluminum extrusion body and end panels are selectable in 14 types.
  • Choose a suitable one according to your individual application in 30 sizes and in 14 color combinations.
  • Digital audio amplifiers, communication devices, measurement tools, and so on, it is the best enclosure for any kind of portable devices
  • P.C. boards are able to mount horizontally by sliding into the enclosure.
MXA - aluminium mobile enclosure



MXA - aluminium mobile enclosure

Ref. Part name Pcs Material Color / Finish
1 Frame 2 Aluminium extrusion Silver · Black / Anodized
2 Panel 2 Aluminium t3.0 Anodized / Hair-line finish
3 Self-tapping screw 4 Steel Nickel plated · Black trivalent chromate
Color code
Selectable in 14 color combinations listed below
MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Black / Black
BB		 Black / Silver
BS		 Black / Cobalt blue
BC		 Black / Green
BG		 Black / Purple
BP		 Black / Orange
BO		 Black / Red
BR



MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure MXA - aluminium mobile enclosure
Silver / Black
SB		 Silver / Silver
SS		 Silver / Cobalt blue
SC		 Silver / Green
SG		 Silver / Purple
SP		 Silver / Orange
SO		 Silver / Red
SR

MXA Dimensions



wymiary MXA

Example of order:
MXA 1 − 5 − 6 MXA - aluminium mobile enclosure order - code color MXA - aluminium mobile enclosure order - screw
  Color code Screw P or H

P H
plus head
Plus head		 MXA - aluminium mobile enclosure hexalobular head
Hexalobular head

Part no. H W D a b c d e f Weight
[kg]

MXA1 − 5 −   5MXA1-5-5

 13 48 49 1,2 10,2 3 43 38,8 33,6 25

MXA1 − 5 −   8MXA1-5-8

 13 48 79 1,2 10,2 3 73 38,8 33,6 40

MXA1 − 5 − 11MXA1-5-11

 13 48 109 1,2 10,2 3 103 38,8 33,6 55

MXA2 − 4 −   4MXA2-4-4

 15 41 44 1,2 12,2 3 38 31,8 26,6 25

MXA2 − 4 −   7MXA2-4-7

 15 41 74 1,2 12,2 3 68 31,8 26,6 40

MXA2 − 4 − 10MXA2-4-10

 15 41 104 1,2 12,2 3 98 31,8 26,6 50

MXA2 − 6 −   5MXA2-6-5

 18 57 46 1,2 15,1 3 40 47,7 42,5 35

MXA2 − 6 −   7MXA2-6-7

 18 57 71 1,2 15,1 3 65 47,7 42,5 50

MXA2 − 6 − 10MXA2-6-10

 18 57 96 1,2 15,1 3 90 47,7 42,5 65

MXA2 − 7 −   5MXA2-7-5

 20 70 54 1,5 16,5 3 48 59,6 53,2 55

MXA2 − 7 −   8MXA2-7-8

 20 70 84 1,5 16,5 3 78 59,6 53,2 80

MXA2 − 7 − 11MXA2-7-11

 20 70 114 1,5 16,5 3 108 59,6 53,2 110

MXA2 − 8 −   6MXA2-8-6

 24 82 64 1,5 20,5 3 58 71,6 65,2 75

MXA2 − 8 −   9MXA2-8-9

 24 82 94 1,5 20,5 3 88 71,6 65,2 105

MXA2 − 8 − 12MXA2-8-12

 24 82 124 1,5 20,5 3 118 71,6 65,2 135

MXA2 −10 −  7MXA2-10-7

 16 100 74 1,2 13,2 3 68 90,8 85,6 70

MXA2 −10 −10MXA2-10-10

 16 100 104 1,2 13,2 3 98 90,8 85,6 100

MXA2 −10 −14MXA2-10-14

 16 100 144 1,2 13,2 3 138 90,8 85,6 135

MXA3 −11 −  7MXA3-11-7

 30 110 72 1,5 26,5 3 66 99,6 93,2 115

MXA3 −11 − 11MXA3-11-11

 30 110 112 1,5 26,5 3 106 99,6 93,2 165

MXA3 −11 −16MXA3-11-16

 30 110 162 1,5 26,5 3 156 99,6 93,2 235

MXA4 − 7 −   5MXA4-7-5

 35 70 52 1,55 31,4 3 46 59,6 53,2 70

MXA4 − 7 −   8MXA4-7-8

 35 70 82 1,55 31,4 3 76 59,6 53,2 100

MXA4 − 7 − 11MXA4-7-11

 35 70 112 1,55 31,4 3 106 59,6 53,2 135

MXA4 −10 −  7MXA4-10-7

 40 95 70 1,55 36,4 3 64 84,6 78,2 120

MXA4 −10 −11MXA4-10-11

 40 95 110 1,55 36,4 3 104 84,6 78,2 175

MXA4 −10 −14MXA4-10-14

 40 95 140 1,55 36,4 3 134 84,6 78,2 220

MXA4 −13 −  9MXA4-13-9

 35 130 90 1,75 31 3 84 119,6 113,2 180

MXA4 −13 −14MXA4-13-14

 35 130 140 1,75 31 3 134 119,6 113,2 265

MXA4 −13 −20MXA4-13-20

 35 130 200 1,75 31 3 194 119,6 113,2 370

Dimesions frame MX - MXA

MX / MXA 1-5-__

MX / MXA 2-8-__

Wymiary korpus MX/MXA 1-5

Wymiary korpus MX/MXA 2-8

MX / MXA 2-4-__

MX / MXA 2-10-__

Wymiary korpus MX/MXA 2-4

Wymiary korpus MX/MXA 2-10

MX / MXA 2-6-__

MX / MXA 3-11-__

Wymiary korpus MX/MXA 2-6

Wymiary korpus MX/MXA 3-11

MX / MXA 2-7-__

MX /MX 4-7-__

Wymiary korpus MX/MXA 2-7

Wymiary korpus MX/MXA 4-7

MX / MXA 4-10-_-

Wymiary korpus MX/MXA 4-10

MX /MXA 4-13-__

Wymiary korpus MX/MXA 4-13

Part no. Frame length

MX1−  5− 6

 43

MX1−  5− 9

 73

MX1−  5−12

 103

MX2−  4− 5

 38

MX2−  4− 8

 68

MX2−  4−11

 98

MX2−  6− 5

 40

MX2−  6− 8

 65

MX2−  6−10

 90

MX2−  7− 6

 48

MX2−  7− 9

 78

MX2−  7−12

 108

MX2−  8− 7

 58

MX2−  8−10

 88

MX2−  8−13

 118

MX2−10−  8

 68

MX2−10−11

 98

MX2−10−15

 138

MX3−11−  8

 66

MX3−11−12

 106

MX3−11−17

 156

MX4−  7− 6

 46

MX4−  7− 9

 76

MX4−  7−12

 106

MX4−10−  8

 64

MX4−10−12

 104

MX4−10−15

 134

MX4−13−10

 84

MX4−13−15

 134

MX4−13−21

 194
Part no Frame length

MXA1−  5− 5

 43

MXA1−  5− 8

 73

MXA1−  5−11

 103

MXA2−  4− 4

 38

MXA2−  4− 7

 68

MXA2−  4−10

 98

MXA2−  6− 5

 40

MXA2−  6− 7

 65

MXA2−  6−10

 90

MXA2−  7− 5

 48

MXA2−  7− 8

 78

MXA2−  7−11

 108

MXA2−  8− 6

 58

MXA2−  8− 9

 88

MXA2−  8−12

 118

MXA2−10−  7

 68

MXA2−10−10

 98

MXA2−10−14

 138

MXA3−11−  7

 66

MXA3−11−11

 106

MXA3−11−16

 156

MXA4−  7− 5

 46

MXA4−  7− 8

 76

MXA4−  7−11

 106

MXA4−10−  7

 64

MXA4−10−11

 104

MXA4−10−14

 134

MXA4−13−  9

 84

MXA4−13−14

 134

MXA4−13−20

 194

Dimesions panel MX

Wymiary dekiel MX


Part no. W H D w b d e f h t

MX1−  5−

 48 13 6 38,8 6,5 1,5 10 32 9,6 1,7

MX2−  4−

 41 15 6 31,8 7,5 1,5 12 23 11,6 1,7

MX2−10−

 100 16 6 90,8 8 1,5 13 81 12,6 1,7

Wymiary dekiel MX1-5


Part no. W H D w a b c d e f g h t

MX2−  6−

 57 18 5 47,7 2,6 9 7,9 1,3 15 38,3 41,2 14,9 1,5

MX2−  7−

 70 20 6 59,6 3 10 9,2 1,5 16,3 49,5 52,6 16,6 1,7

MX2−  8−

 82 24 6 71,6 3 12 9,2 1,5 20,4 46,5 60,2 20,6 1,7

MX3−11−

 110 30 7 99,6 3 15 10,2 1,5 26,4 61,5 87,3 26,3 1,7

MX4−13−

 130 35 8 119,6 3 17,5 11,2 1,5 30,9 76,5 104,3 31 1,8

Wymiary dekiel MX2-6

Part no. W H D w b c d e f g h t

MX4−  7−

 70 35 7 59,6 18 9,8 1,5 31,3 41,6 45 31,3 2,5

MX4−10−

 95 40 8 84,6 20,5 10,8 1,5 36,3 61,6 65 36 2,5
По-малко
Прочетете още
Коментари (0)
