Производител: TEP Ex

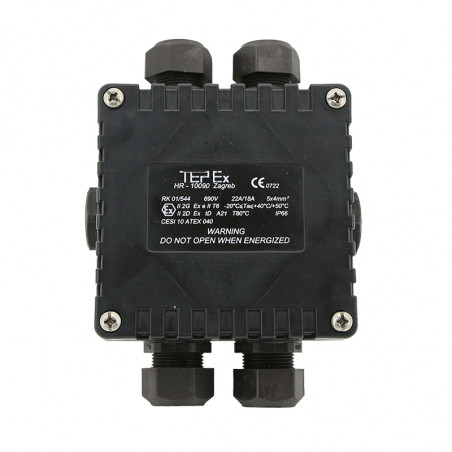

EX серия RK кутии, изработени от полиамид - стандартна конфигурация

Puszki rozgałęźne EX serii RK z poliamidu / standardowa konfiguracja


Dane techniczne

Materiał: PA poliamid wzmacniany włóknem szklanym
Kolor: Czarny, RAL 9005
Stopień ochrony: IP66
Uszczelka: silikonowa
Śrubki: stal nierdzewna
Temperatura pracy: -20°C - +40°C lub +50°C
-40°C - +50°C ze specjalnymi dławnicami kablowymi
-40°C - +70°C dla Exi, ze specjalnymi dławnicami kablowymi
Certyfikat: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80°C
Parametry elektryczne złączy: RK01/744,RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40C 22A
Ta ⇐ 40C 18A
Ta ⇐ 40C 20A, Ta ⇐ 50C 16A
Ta ⇐ 40C 25A, Ta ⇐ 50C 20A
1,5 mm2 – 16A, 2,5 mm2 – 20A, 4 mm2 – 25A, 6 mm2 – 32A
Zakresy dławień dławnic: M25 – kabel Ø 6-15 mm, M32 – kabel Ø 21-21 mm


Wymiary




Dane do zamówienia


Typ Rysunek Dławnice Liczba złącz szynowych Przekrój przewodów
RK 01/514 Dławnica 4 x M25
na przewód Ø6-15mm,
2 x M25 zaślepka		 5 - 1 x 4 mm2
(L1, L2, L3, N, PE)		 1 x 0,5...4 mm2
2 x 0,5...2,5 mm2
RK 01/514 Ex I 15 - 1 x 4 mm2
(niebieski 1-5)
RK 01/516 5 - 1 x 6 mm2
(L1, L2, L3, N, PE)		 1 x 1,5...6 mm2
2 x 1,5...4 mm2
RK 01/544 Dławnica 6 x M25
na przewód Ø6-15mm		 5 - 4 x 4 mm2 4 x 4 mm2
6 x 2,5 mm2
1 x 4 mm2 + 2 x 2,5 mm2 + 3 x 1,5 mm2
1 x 4 mm2 + 5 x 1,5 mm2
2 x 4 mm2 + 3 x 2,5 mm2
RK 01/744 7 - 4 x 4 mm2
RK 01/544-E 2 x M32
dławnice na przewód zbrojony
Ø 23-32mm
4 x M25
dławnice na przewód zbrojony
Ø 17-23mm		 5 - 4 x 6 mm2

Uwaga: Minimalne zamówienie 14 szt.
