Центробежни вентилатори

Центробежните вентилатори ebm-papst и се предлагат с извити напред и назад перки. Тихо работещите центробежни вентилатори с извити напред лопатки също се доставят със спирален корпус. Центробежните вентилатори с обратно извити лопатки са проектирани като вентилатори със свободен ход и не изискват спирален корпус. В случай на центробежни вентилатори с двигатели с външен ротор, двигателят е позициониран в работното колело, осигурявайки не само оптимално охлаждане на двигателя, но и особено компактен дизайн. Цялата гама се предлага както с AC, така и с GreenTech EC технология. Освен че е особено енергоспестяваща, интегрираната електроника също така дава възможност за изпълнение на всякакви функции за контрол, наблюдение и поддръжка – както за интелигентния дом, така и за Индустрия 4.0.

Предимствата на центробежните вентилатори от ebm-papst:

• Центробежни вентилатори AC и EC с извити напред лопатки
• Вентилатори с ниско налягане „RadiCal“ AC и EC
• „RadiCal“ EC системно решение в корпус за спирала
• „RadiPac“ и „RadiFit“ EC вентилатори със средно налягане
• Компактен дизайн благодарение на технологията на двигателя с външен ротор
• Изчерпателна продуктова гама за всяко приложение
• 100% контрол на скоростта чрез аналогов или сериен интерфейс
• Висока ефективност чрез използването на GreenTech EC технология
• Тиха работа благодарение на оптимизирания контрол на потока и сложната EC комутация на двигателя
• Стартирането става лесно чрез перфектно координирани компоненти: система за управление/мотор/вентилатор
• Обширни аксесоари

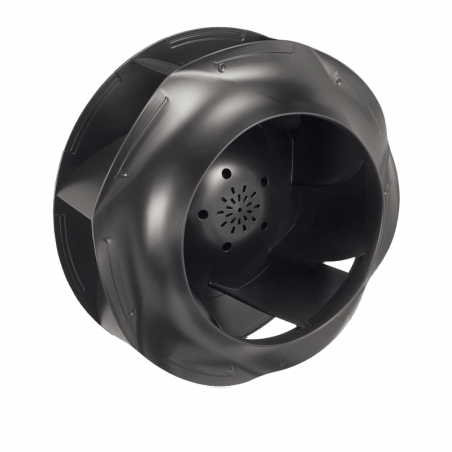

Ромелетата RadiCal са изработени от високотехнологичен композитен материал. Оптимизиран контрол на потока, комбиниран с високоефективни GreenTech EC двигатели – не само за вентилация и климатизация.

Това са основните характеристики на обратно извити центробежни вентилатори от серията RadiCal. Малките вентилатори RadiCal, инсталирани в аеродинамично оптимизиран 3D спирален корпус, са най-новото попълнение.

Това подобрение включва повишена ефективност и допълнителна функционалност, като измерване на въздушния поток, температурата на въздуха или влажността.

За да могат да се използват и тези данни, има допълнителен сериен MODBUS-RTU интерфейс.

Работните колела за размери от 133 до 560 мм са изработени от специален композитен материал. Това позволява висока скорост на въртене и висока плътност на мощността за вентилатора.

Формата на работните колела беше усъвършенствана със сложни симулационни модели в комбинация с измервания, направени върху прототипи. Резултатът е оптимизиран поток с ниски загуби през работното колело; няма промени в напречното сечение, които да причинят загуби в работното колело.

Равномерният профил на потока без ламинарно разделяне води до по-малко източници на шум и по-добра акустика.

Промените и допълненията, които си струва да бъдат споменати в този каталог, са:

RadiCal с M3G150 Gen III:
В допълнение към предишните версии, размери 500 и 560 вече се предлагат с новите EC двигатели в размер M3G150 Gen III. „В допълнение“, защото двигателите в комбинация с познатите работни колела осигуряват значително повишена въздушна производителност. За да се илюстрират предимствата на въздушната ефективност в сравнение с предишните
вентилатори, техните характерни криви са показани в семейства криви за всеки размер.

Активен PFC с RadiCal:
Размерите 500 и 560 вече се предлагат с новия трифазен 3 kW двигател с интегриран активен PFC.
С тези продукти вече можем да изпълним все по-честите заявки за общо хармонично изкривяване от не повече от 5%.
Техните характерни криви са показани с тези на стандартните вентилатори в семейство криви.
Това улеснява намирането на сравними типове.

Малки RadiCals с повече от това, от което се нуждаете:
Ново допълнение към каталога е размер 175, с различни комбинации двигател/работно колело.
Нови са също RadiCals в размери от 175 до 250 във версия с MODBUS-RTU и базова PWM версия.
Размерите 190 и 225 са първите иновативни RadiCals в корпус със скрол.
Различните дизайни от основно управление до интелигентни и автономни отварят изцяло нови възможности .

Новите RadiPacs се открояват със следните функции:

• Най-добра цялостна ефективност
• Удобно ниво на шум
• Компактен дизайн
• Бърза наличност
• Лесно стартиране с неусложнена конфигурация на управляващата електроника
• Фино настроена система с предварително конфигуриран двигател/управляваща електроника/блок с работно колело
• Plug & play: напълно предварително сглобен модул, готов за инсталиране
• Един източник: един контакт за всичко
• Логистични предимства поради завършената единица
• Пълна продуктова линия без пропуски
• Без магнити с редкоземни елементи

Като технологичен лидер за вентилация и задвижване, ebm-papst е търсен като инженерен партньор в много индустрии. С над 15 000 различни продукта ние предлагаме правилното решение за почти всяко предизвикателство. Нашите вентилатори и устройства са надеждни, тихи и енергийно ефективни.

Измерване на въздушния поток:

Методът на диференциалното налягане сравнява статичното налягане преди входния пръстен със статичното налягане във входния пръстен.

Въздушният поток може да се изчисли от диференциалното налягане (между статичните налягания) съгласно следното уравнение:

q_V=k*√∆p q_V в [m³/h] и ∆p в [Pa]

Ако въздушният поток трябва да се регулира, за да остане постоянен, входното налягане трябва да се поддържа постоянно:

∆p = q_V² : k² q_V в [m³/h] и ∆p в [Pa]

k взема предвид специфичните свойства на входния пръстен.

Налягането се подава в 1 (4) точка(и) по обиколката на входния пръстен. Свързването на клиента се състои от вграден Т-образен маркуч. Фитингът на маркуча е подходящ за пневматични маркучи с вътрешен диаметър 4 мм.

k-фактори: (за входни пръстени RadiCal)

Високи стандарти за всички продукти на ebm-papst

В ebm-papst ние винаги се стремим да подобрим нашите продукти, за да можем да предложим на клиентите точно това, от което се нуждаят за техните специфични изисквания. Внимателното наблюдение на пазара ни позволява постоянно да включваме подобрения в нашите продукти. Както се вижда от техническите параметри, изброени по-долу, винаги можете да сте сигурни, че ще намерите правилното решение от ebm-papst за всяко приложение, което имате предвид.

Общи параметри за ефективност

Всички отклонения от техническите данни и техническите параметри, описани тук, са дадени в техническия лист за конкретния продукт.

Степен на защита

Степента на защита е посочена в листовете с данни за специфичния продукт.

Клас на изолация

Класът на изолация е посочен в техническите спецификации за продукта.

Позиция за монтаж

Позицията за инсталиране е посочена в спецификациите с данни за конкретния продукт.

Отвори за отводняване на конденз

Информацията за отворите за отводняване на конденза е предоставена в спецификациите с данни за конкретния продукт.

Режим на работа

Режимът на работа е посочен в спецификациите с данни за конкретния продукт.

Клас на защита

Класът на защита е посочен в спецификациите с данни за продукта.

Срок на експлоатация

Срокът на експлоатация на продуктите на ebm-papst зависи от два основни фактора:

• Срокът на експлоатация на изолационната система
• Срокът на експлоатация на лагерната система

Срокът на експлоатация на изолационната система се определя основно от нивото на напрежението, температурата и условията на околната среда, като влажност и кондензация.

Срокът на експлоатация на лагерната система се определя основно от термичното натоварване на лагерите. За по-голямата част от нашите продукти ние използваме сачмени лагери без поддръжка, които могат да се монтират във всяка монтажна позиция. Алтернативно могат да се използват втулкови лагери, както е описано в спецификациите с данни за специфичния продукт.

Като груб ориентир (в зависимост от общите условия), сачмените лагери имат продължителност на живот L10 от прибл. 40 000 часа работа при околна температура от 40 °C.

С удоволствие ще ви предоставим изчисление на продължителността на живота въз основа на вашите специфични условия на употреба.

Защита на двигателя/термична защита

Информацията за защитата на двигателя и термичната защита е предоставена в информационните листове за специфичния продукт.

Следните методи за защита са предвидени в зависимост от типа двигател и областта на приложение:

• Термичен протектор от претоварване, вътрешен или външен
• PTC с електронна диагностика
• Импедансна защита
• Термичен протектор от претоварване с електронна диагностика
• Текущо ограничение чрез електроника

Ако се използва външен термичен предпазител от претоварване, клиентът трябва да свърже наличен в търговската мрежа задействащ блок за изключване. Защитата на двигателя, съответстваща на приложимия стандарт, трябва да бъде монтирана за продукти, които не са снабдени с вградена термична защита от претоварване и не са защитени срещу неправилна употреба.

Параметри на механична деформация/ефективност

Всички продукти на ebm-papst са подложени на изчерпателно тестване в съответствие с нормативните спецификации и също така включващи богатия опит на ebm-papst.

Тестване на вибрации

Тестването на вибрации се извършва, както следва:

• Тест на вибрации при работа съгласно DIN IEC 68, част 2-6
• Тест на вибрации при покой съгласно DIN IEC 68, част 2-6

Ударно натоварване

Тестването на ударно натоварване се извършва, както следва:

• Ударно натоварване съгласно DIN IEC 68, част 2-27

Оценка на балансиране

Тестването на степента на балансиране се извършва, както следва:

• Остатъчен дисбаланс според DIN ISO 1940
• Стандартно ниво на качество на балансиране G 6.3

Ако конкретното ви приложение изисква по-високо ниво на балансиране, моля, свържете се с нас и посочете подробностите във вашата поръчка.

Химически и физически параметри на напрежение/ефективност

Моля, консултирайте се с вашия ebm-papst контакт за всякакви въпроси относно химичното и физическо натоварване.

Области на употреба, индустрии и приложения

Нашите продукти се използват в различни индустрии и за множество приложения:

Вентилационни, климатични и хладилни технологии, технологии за чисти помещения, автомобилна и железопътна техника, медицинска и лабораторна техника, електроника, компютърни и офис системи, телекомуникации, домакински уреди, отоплителни системи, машини и инсталации, задвижване.

Нашите продукти не са предназначени за използване в аерокосмическата индустрия!

Правни и нормативни спецификации

Продуктите, описани в този каталог, са разработени и произведени в съответствие със стандартите, приложими за конкретния продукт и, ако са известни, в съответствие с условията на конкретната област на приложение.

Стандарти

Информацията за стандартите е предоставена в листовете с данни за специфичния продукт.

EMC

Информацията за стандартите за ЕМС е предоставена в спецификациите с данни за продукта.

Съответствието със стандартите за ЕМС трябва да се оцени на крайния продукт, тъй като свойствата на ЕМС може да се променят при различни условия на монтаж.

Докоснете текущата

Информацията за тока на докосване е предоставена в спецификациите с данни за конкретния продукт.

Измерването се извършва съгласно IEC 60990.

Одобрения

Моля, свържете се с нас, ако се нуждаете от конкретен тип одобрение (VDE, UL, GOST, CCC, CSA и др.) за вашия продукт ebm-papst.

Повечето от нашите продукти могат да бъдат доставени с приложимото одобрение. Информацията за съществуващите одобрения е предоставена в спецификациите с данни за продукта.

Измервания на въздушната ефективност

Всички измервания на въздушната ефективност се извършват на стендове за изпитване на всмукателната камера, отговарящи на изискванията на ISO 5801 и DIN 24163. Тестваните вентилатори са прикрепени към измервателната камера със свободен всмукателен и изпускателен въздух (инсталационна категория A) и работят при номинално напрежение, с променлив ток също с номинална честота, без допълнителни приставки като предпазна решетка.

Както се изисква от стандартите, показаните криви на въздушните характеристики се отнасят за плътност на въздуха от 1,15 kg/m³.

Условия на измерване на въздуха и звука

Измерванията на продуктите на ebm-papst се извършват при следните условия:

• Аксиални и диагонални вентилатори в посока на въздушния поток „V“ в пълна дюза без предпазна решетка
• Обратно извити центробежни вентилатори, свободно работещи с входящ пръстен
• Извити напред центробежни вентилатори с единичен и двоен вход с корпус
• Извити назад центробежни вентилатори с двоен вход и корпус

Измервания на звука

Всички измервания на звука се правят в безехови помещения с ревербериращ под. Акустични тестови камери ebm-papst отговарят на изискванията за клас на точност 1 съгласно DIN EN ISO 3745. За измерване на звука изпитваните вентилатори са разположени в реверберираща стена и работят при номинално напрежение, с променлив ток също с номинална честота, без никакви допълнителни приставки, като предпазна решетка.

Звуково налягане и ниво на звукова мощност

Всички акустични стойности се определят в съответствие с ISO 13347, DIN 45635 и ISO 3744/3745 според клас на точност 2 и са дадени във форма с рейтинг A.

За измерване на нивото на звуково налягане Lp микрофонът се намира от страната на всмукването на тествания вентилатор, обикновено на разстояние 1 м от оста на вентилатора.

За измерване на нивото на звукова мощност L_w 10 микрофона са разпределени върху обгръщаща повърхност от всмукателната страна на тествания вентилатор (вижте графиката). Измереното ниво на звукова мощност може да се изчисли грубо от нивото на звуковото налягане чрез добавяне на 7 dB.

Настройка на измерване според ISO 13347-3 и DIN 45635-38:

• 10 измервателни точки
• d ≥ D
• h = 1.5d ... 4.5d
• Площ на измерване S = 6d² + 7d (h + 1.5d)

Кумулативно ниво на няколко източника на звук с едно и също ниво

Добавянето на 2 източника на звук със същото ниво води до повишаване на нивото с прибл. 3 dB. Характеристиките на шума на няколко еднакви вентилатора могат да бъдат предвидени въз основа на звуковите стойности, посочени в техническия лист. Това е показано в съседната графика.
Пример: Има 8 аксиални вентилатора A3G800 на кондензатор. Според листа с данни нивото на звуково налягане на един вентилатор е 75 dB(A). Увеличението на нивото, определено от графиката, е 9 dB. Това означава, че за инсталацията се очаква общо ниво от 84 dB(A).

Кумулативно ниво на два източника на звук с различни нива

Характеристиките на шума на два различни вентилатора могат да бъдат предвидени въз основа на звуковите стойности, посочени в информационния лист. Това е показано в съседната графика.
Пример: Във вентилационен блок има един аксиален вентилатор A3G800 с ниво на звуково налягане от 75 dB(A) в точката на работа и един аксиален вентилатор A3G710 с 71 dB(A) ). Разликата в нивото е 4 dB. Увеличението на нивото от прибл. 1,5 dB вече може да се отчита извън графиката. Това означава, че за уреда се очаква общо ниво от 76,5 dB(A).

Закони за разстоянията

Нивото на звуковата мощност не се определя от разстоянието от източника на шум. Обратно, нивото на звуковото налягане намалява с увеличаване на разстоянието от източника на звук. Съседната графика показва намаляването на нивото при условия на далечно поле. Условията на далечно поле се прилагат, ако има значително разстояние между микрофона и вентилатора по отношение на диаметъра на вентилатора и разглежданата дължина на вълната. Поради сложността на темата трябва да се направи справка с литературата за по-подробна информация за далечни области. Нивото в далечното поле намалява с 6 dB всеки път, когато разстоянието се удвои. В близкото поле на вентилатора се прилагат различни връзки и нивото може да намалее в много по-малка степен. Следният пример се отнася само за условия на далечно поле и може да варира значително в резултат на монтажни ефекти:
За аксиален вентилатор A3G300 е измерено ниво на звуково налягане от 65 dB(A) на разстояние от 1 m. От съседната графика това би довело до намаляване с 26 dB на разстояние от 20 m, т.е. ниво на звуково налягане от 39 dB(A)
