Производител: OMERIN

SILBIBLY® RW EN 50382-2 1800V F 120 ° C

SILICABLE® RW EN 50382-2 1800V F 120 °C

Termiczne

  • Temperatura pracy ciągłej: -40 °C to +120 °C.

Elektryczne

  • - Napięcie pracy: 1.8 / 3 kV.
  • Napięcie testu: 6.5 kV A.C.

Mechaniczne

  • Minimalny statyczny wewnętrzny promień gięcia (EN 50355): 3xD.

Standardy i aprobaty

  • EN 60228, EN 50382-1, EN 50382-2.
  • EN 50267-2-1, EN 50267-2-2.
  • EN 60332-1-2, EN 60332-3-24, EN 61034-2.
  • NF F 16-101.

Ochrona przeciwpożarowa

  • Bezhalogenowy (EN 50267-2-1).
  • Niska toksyczność (EN 50267-2-2).
  • Niska palność (EN 61034-2).
  • Nie przenoszący płomienia (EN 60332-1-2, EN 60332-3-24).
  • Ochrona przeciwpożarowa (NF F 16-101, BS 6853,
  • IEC 11170-3, DIN 5510-2, EN 45545-2, NFPA 130).

Znakowanie
OMERIN 369- EN 50382-2 1800V 1x < przekrój > F 120 °C - Numer partii - tydzień/rok

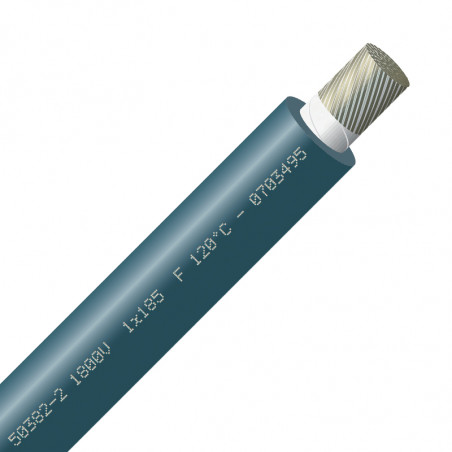

1 - Elastyczny rdzeń miedziany - klasa 5 - EN 60228.
2 - Taśma separująca (opcja).
3 - Guma silikonowa odporna mechanicznie - typ EI 111 zgodnie z EN 50382-1.


Nominalny
przekrój rdzenia
[mm2]		 Budowa żyłyilość drucików x Ø Grubość
izolacji
[mm]		 Średnica zewnętrzna
[mm]		 Max rezystancja liniowa w temp.20°C[Ω/km] Przybliżona waga[kg/km]
mini maxi
1.5 30 x 0.25 2.5 6.3 7.3 13.7 60
2.5 50 x 0.25 2.5 6.7 7.8 8.21 70
4 56 x 0.30 2.5 7.2 8.4 5.09 90
6 84 x 0.30 2.5 7.7 9 3.39 1 15
10 80 x 0.40 2.5 8.5 10 1.95 160
16 126 x 0.40 2.5 9.6 1 1.2 1.24 230
25 196 x 0.40 2.5 10.9 12.7 0.795 320
35 276 x 0.40 2.5 12.1 14.1 0.565 420
50 396 x 0.40 2.5 13.5 15.8 0.393 570
70 360 x 0.50 2.5 15.2 17.8 0.277 770
95 485 x 0.50 2.7 17 19.9 0.210 1030
120 608 x 0.50 2.7 18.6 20.7 0.164 1270
150 756 x 0.50 2.7 20.1 23.5 0.132 1560
185 944 x 0.50 2.7 20.7 25.4 0.108 1900
240 1221 x 0.50 2.7 24.1 28.2 0.0817 2410
300 1525 x 0.50 2.7 26.4 30.9 0.0654 2970
400 2037 x 0.50 2.9 29.9 34.9 0.0495 3900
