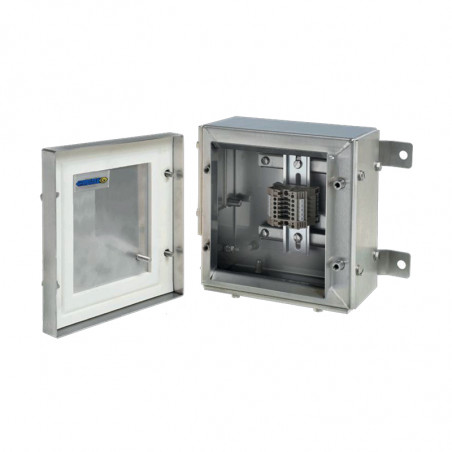

Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)
  • Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Quintex

Клемни и комутационни кутии Ex серия QX-V от неръждаема стомана (според насоките на клиента)

Skrzynki zaciskowo-łączeniowe Ex serii QX-V ze stali nierdzewnej (wg wytycznych klienta)


Dane techniczne

Materiał:
Powierzchnia:

Stopień ochrony:
Uszczelka:
Śrubki:
Temperatura pracy:


Certyfikat:		 stal nierdzewna 316L (1.4404), grubość 1,2 mm
polerowana,
opcja: elektro-polerowanie
IP66
silikonowa
stal nierdzewna
- 60°C - +40°C dla klasy temp. T6
- 60°C - +55°C dla klasy temp. T5
- 60°C - +65°C dla klasy temp. T4
II 2G Ex eb IIC i II2G Ex ib IIC
II 2D Ex tb IIIC


Dane do zamówienia

Typ Wymiar
(LxWxH)		 Dławice Złącze szynowe (mm²)
  M16 M20 M25 M32 1,5 2,5 4 6 10 16
QX-V1 150 x 100 x 60 Strona A+B 4 3 19 15 19 15 12 10 0 0
Strona C+D 2 1 0 0
QX-V2 150 x 150 x 80 Strona A+B 8 3 3 2 19 15 12 10 8 6
Strona C+D 6 3 2 2
QX-V3 200 x 150 x 60 Strona A+B 6 5 0 0 30 25 20 17 0 0
Strona C+D 3 3 0 0
QX-V4 200 x 200 x 80 Strona A+B 12 5 4 3 30 25 20 17 13 10
Strona C+D 10 4 3 3
QX-V5 200 x 200 x 120 Strona A+B 18 10 8 6 30 25 20 17 13 10
Strona C+D 15 8 6 6
QX-V6 200 x 200 x 160 Strona A+B 24 15 12 6 30 25 20 17 13 10
Strona C+D 20 12 9 6
QX-V7 300 x 150 x 80 Strona A+B 18 7 6 5 54 44 37 30 23 19
Strona C+D 6 3 2 2
QX-V8 300 x 200 x 80 Strona A+B 18 7 6 5 54 44 37 30 23 19
Strona C+D 10 4 3 3
QX-V9 300 x 200 x 120 Strona A+B 27 14 12 10 54 44 37 30 23 19
Strona C+D 15 8 6 6
QX-V10 300 x 200 x 200 Strona A+B 54 35 24 15 54 44 37 30 23 19
Strona C+D 30 20 12 9
QX-V11 300 x 300 x 120 Strona A+B 27 14 12 10 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Strona C+D 27 14 12 10
QX-V12 300 x 300 x 160 Strona A+B 36 21 18 10 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Strona C+D 36 21 18 10
QX-V13 300 x 300 x 200 Strona A+B 54 35 24 15 2 x 54 2 x 44 2 x 37 2 x 30 2 x 23 2 x 19
Strona C+D 54 35 24 15
QX-V14 380 x 380 x 160 Strona A+B 48 30 24 14 2 x 73 2 x 59 2 x 50 2 x 41 2 x 31 2 x 25
Strona C+D 48 27 24 12
QX-V15 380 x 380 x 200 Strona A+B 72 50 32 21 2 x 73 2 x 59 2 x 50 2 x 41 2 x 31 2 x 25
Strona C+D 72 45 32 18
QX-V16 400 x 150 x 80 Strona A+B 26 10 9 7 78 63 53 44 33 27
Strona C+D 6 3 2 2
QX-V17 400 x 200 x 120 Strona A+B 39 20 18 14 78 63 53 44 33 27
Strona C+D 15 8 6 6
QX-V18 400 x 200 x 160 Strona A+B 52 30 27 14 78 63 53 44 33 27
Strona C+D 20 12 9 6
QX-V19 400 x 200 x 200 Strona A+B 78 50 36 21 78 63 53 44 33 27
Strona C+D 30 20 12 9
QX-V20 400 x 300 x 160 Strona A+B 52 30 27 14 2 x 78 2 x 63 2 x 53 2 x 44 2 x 33 2 x 27
Strona C+D 36 21 18 10
QX-V21 400 x 300 x 200 Strona A+B 78 50 36 21 2 x 78 2 x 63 2 x 53 2 x 44 2 x 33 2 x 27
Strona C+D 54 35 24 15
QX-V22 500 x 300 x 160 Strona A+B 68 39 33 18 2 x 102 2 x 82 2 x 69 2 x 57 2 x 43 2 x 35
Strona C+D 36 21 18 10
QX-V23 500 x 300 x 200 Strona A+B 102 65 44 27 2 x 102 2 x 82 2 x 69 2 x 57 2 x 43 2 x 35
Strona C+D 54 35 24 15
QX-V24 500 x 400 x 160 Strona A+B 68 39 33 18 3 x 102 3 x 82 3 x 69 3 x 57 3 x 43 3 x 35
Strona C+D 48 30 24 14
QX-V25 500 x 400 x 200 Strona A+B 102 65 44 27 3 x 102 3 x 82 3 x 69 3 x 57 3 x 43 3 x 35
Strona C+D 72 50 32 21
QX-V26 600 x 200 x 120 Strona A+B 60 32 28 22 126 101 85 70 54 44
Strona C+D 15 8 6 6
QX-V27 600 x 200 x 160 Strona A+B 80 48 42 22 126 101 85 70 54 44
Strona C+D 20 12 9 6
QX-V28 600 x 200 x 200 Strona A+B 120 80 56 33 126 101 85 70 54 44
Strona C+D 30 20 12 9
QX-V29 600 x 400 x 200 Strona A+B 120 80 56 33 3 x 126 3 x 101 3 x 85 3 x 70 3 x 54 3 x 44
Strona C+D 72 50 32 21
QX-V30 600 x 600 x 200 Strona A+B 120 80 56 33 5 x 126 5 x 101 5 x 85 5 x 70 5 x 54 5 x 44
Strona C+D 114 75 52 33
Podstawowe dławnice
Typ* Wymiar kluczowy Zakres (mm) Typ Wymiar kluczowy Zakres (mm)
M12 16 4 – 7 M32 36 13 – 21
M16 20 5 – 10 M40 46 16 – 28
M20 24 6 – 13 M50 55 21 – 35
M25 29 10 – 17 M63 68 34 – 48


Wymiary


Uwaga: Proszę określić ilość i średnicę złącz zaciskowych w skrzynce Ex oraz ilość i średnicę dławnic.
