Производител: Crydom

DC серия HDC контактори

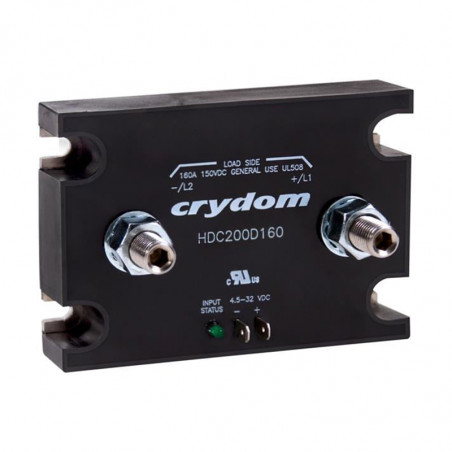

HDC series DC contactors - DC output solid state contactors

Ratings of 120A and 160A @ 48, 72 [&] 150 VDC
LED Status Indicator
Heavy Duty Stud Terminals
AC or DC control
Micro Seconds Turn-On and Off times
Low On-State Voltage Drop
PWM to 1 kHz for DC Input Models

SymbolOutput specificationsInput specificationsThermal Resistance Junction toCase
[C/W]CharacteristicControl voltage
[V]Maximum input current at a voltage max
[ mA]Rated Load Current
[A]Operating Voltage
[VDC]Maximum Surge Current
[ASURGE]T zał
[µs]T wył
[µs]

HDC60A120

 90-140VAC 33 120 7-48 360 4000-6000 9200 0,42 1

HDC60A160

 90-140VAC 33 160 7-48 470 4000-6000 9200 0,36 2

HDC100A120

 90-140VAC 33 120 7-72 360 4000-6000 9200 0,42 1

HDC100A160

 90-140VAC 33 160 7-72 470 4000-6000 9200 0,36 2

HDC200A120

 90-140VAC 33 120 7-150 1200 4000-6000 9200 0,25 3

HDC200A160

 90-140VAC 33 160 7-150 1600 4000-6000 9200 0,23 4

HDC60D120

 4.5-32VDC 45 120 7-48 360 9-91 145-330 0,42 1

HDC60D160

 4.5-32VDC 45 160 7-48 470 9-91 145-330 0,36 2

HDC100D120

 4.5-32VDC 45 120 7-72 360 9-91 145-330 0,42 1

HDC100D160

 4.5-32VDC 45 160 7-72 470 9-91 145-330 0,36 2

HDC200D120

 4.5-32VDC 45 120 7-150 1200 12-92 195-405 0,25 3

HDC200D160

 4.5-32VDC 45 160 7-150 1600 12-92 195-405 0,23 4

Mechanical dimensions

Styczniki dc serii HDC wymiary mechaniczne


Charakterystyki
1
Styczniki dc serii HDC Charakterystyka 1		 2
Styczniki dc serii HDC Charakterystyka 2
3
Styczniki dc serii HDC Charakterystyka 3		 4
Styczniki dc serii HDC Charakterystyka 4
