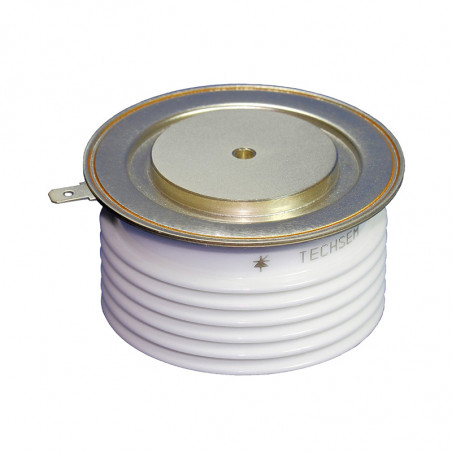

Тристийски CPT.
  • Тристийски CPT.

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: TECHSEM

Тристийски CPT.

Features

  • Amplifying gates
  • International standard cases
  • Hermetic metal cases with ceramic insulators
  • Capsule packages for double sided cooling


Typical application

  • High power industrial and power transmission
  • DC and AC motor control
  • Controlled rectifiers
  • Soft starters for induction motors

Electrical data


Type VDRM/VRRM IT(AV) ITSM IGT VGT VTM/ITM VTO rT Rth(j-c) Rth(c-hs) Tjm
  TC55°C TC70°C 10 ms 25°C 125°C 125°C
  V A KA mA V V/A V mΩ °C/W °C/W °C
Y24KPA 200-600 660 550 8 30-200 0,8-2,0 1,11/1000 0,75 0,36 0,08 0,02 125
Y30KPA 200-600 1010 860 12 35-250 0,8-2,5 1,23/1500 0,73 0,33 0,045 0,01 125
Y38KPA 200-600 1550 1300 18 35-300 0,8-2,5 1,04/2000 0,76 0,14 0,035 0,008 125
Y24KPC 400-1000 530 450 5 30-200 0,8-2,0 1,29/770 0,75 0,7 0,08 0,02 125
Y30KPC 400-1000 1000 850 9 35-250 0,8-2,5 1,24/1550 0,70 0,35 0,045 0,01 125
Y76KPC 400-1000 4370 3700 60 40-300 0,8-3,0 1,20/5000 0,85 0,07 0,01 0,003 125
Y24KPE 1100-1800 420 360 4,65 30-200 0,8-2,0 2,10/600 0,85 01,01,2020 0,08 0,02 125
Y30KPE 1100-1800 690 600 7,5 35-250 0,8-2,5 2,11/1550 0,88 0,8 0,04 0,01 125
Y38KPE 1100-1800 1040 890 11 35-300 0,8-2,5 1,43/1700 0,85 0,42 0,035 0,008 125
Y50KPE 1100-1800 1800 1540 24 40-300 0,8-3,0 1,43/2550 0,91 0,23 0,02 0,005 125
Y55KPE 1100-1800 2080 1760 26 40-300 0,8-3,0 1,49/3000 0,95 0,18 0,018 0,004 125
Y60KPE 1100-1800 2360 2000 30 40-300 0,8-3,0 1,58/4000 0,98 0,15 0,016 0,004 125
Y65KPE 1100-1800 2890 2460 35 40-300 0,8-3,0 1,32/3220 0,87 0,14 0,013 0,0035 125
Y70KPE 1100-1800 3110 2670 38 40-300 0,8-3,0 1,50/5000 0,80 0,14 0,012 0,003 125
Y76KPE 1100-1800 4040 3440 51 40-300 0,8-3,0 1,29/5000 0,84 0,09 0,01 0,003 125
Y50KPJ 3100-4200 1220 1050 13 40-300 0,8-3,0 2,18/1830 1,14 0,57 0,02 0,005 125
Y65KPJ 3100-4200 1910 1640 20 40-300 0,8-3,0 2,30/3220 1,17 0,35 0,013 0,0035 125
Y76KPJ 3100-4200 2460 2110 27 40-300 0,8-3,0 1,99/3000 1,15 0,28 0,01 0,003 125
H38KPR 5600-6500 430 350 4,5 40-300 0,8-3,0 3,50/1000 1,25 2,20 0,045 0,008 125
H38KPR 5600-6500 500 420 4,5 40-300 0,8-3,0 3,50/1000 1,25 2,20 0,035 0,008 125
H50KPR 5600-6500 900 720 11,8 40-300 0,8-3,0 2,40/1000 1,25 1,30 0,022 0,005 125
H50KPR 5600-6500 950 830 11,8 40-300 0,8-3,0 2,40/1000 1,25 1,30 0,002 0,005 125
H65KPR 5600-6500 1390 1000 18 40-300 0,8-3,0 2,35/1500 1,21 0,7 0,014 0,0035 125
H65KPR 5600-6500 1450 1150 18 40-300 0,8-3,0 2,35/1500 1,21 0,7 0,013 0,0035 125
H76KPR 5600-6500 1680 1370 22 40-300 0,8-3,0 2,12/1500 1,00 0,628 0,011 0,003 125
H76KPR 5600-6500 1770 1500 22 40-300 0,8-3,0 2,12/1500 1,00 0,628 0,01 0,003 125
H89KPR 5600-6500 2220 1800 32 40-300 0,8-3,0 1,90/1600 1,00 0,42 0,009 0,002 125
H100KPR 5600-6500 3530 2800 45 40-300 0,8-3,0 2,0/3000 1,00 0,27 0,0057 0,0015 125
H125KPR 5600-6500 5240 4200 71 40-300 0,8-3,0 1,73/3000 1,15 0,17 0,004 0,001 125
