Производител: OMERIN

VARPREN F -40 ° С до + 155 ° С

Characteristics

• Continuous operating temperatures: -40 °C to +155 °C
• Excellent tearing strength.
• Minimum bending radius: 5 x D.
• Rated voltage: 600/1000 V
• Test voltage: 3500 V

Standard products

• All colours including two-coloured.

Approvals - standards

• Halogen-free: EN 60754-1.
• Fire retardant: NF C 32-070 test C1.
• Flame retardant: EN 60332-1-2 / NF C 32-070 test C2.
• Test for vertical flame propagation of vertically-mounted bunched wires or cables – Category A: IEC 60332-3-22.
• Low corrosivity of gas emissions: EN 60754-2.
• Low smoke density: EN 61034-2.

Applications

• Class F cabling for electric motors.

Options

• Bare copper core: contact us.
• Nickel-plated copper core: contact us.
• Other nominal cross-sections: contact us.
• Other nominal stranding: contact us.
• Other options: contact us.

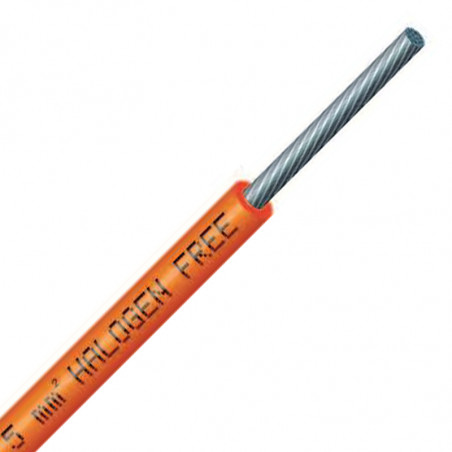

1 • Flexible tin-plated copper core – class 5 as per IEC 60228
2 • Insulation: Varpren®.


Flexible core • class 5 as per IEC 60228

INSULATED WIRE OR CABLE
Nominal cross-section [mm2] Nominal stranding Maximum linear resistance at 20 °C (Ω/km) Nominal thickness of insulation (mm)

Nominal diameter [mm]

 Approximate linear weight [kg/km]
0,5 16 x 0,20 40,1 0,6 2,2 9,0
0,75 24 x 0,20 26,7 0,6 2,4 11,7
1 32 x 0,20 20,0 0,6 2,5 13,8
1,5 30 x 0,25 13,7 0,6 3,0 20,2
2,5 50 x 0,25 8,21 0,7 3,6 31,2
4 56 x 0,30 5,09 0,8 4,3 47,2
6 84 x 0,30 3,39 0,8 4,9 65,9
10 80 x 0,40 1,95 1,0 6,6 120
16 126 x 0,40 1,24 1,0 7,7 172
25 196 x 0,40 0,795 1,2 9,6 270
35 276 x 0,40 0,565 1,2 10,7 355
50 396 x 0,40 0,393 1,4 12,6 502
70 360 x 0,50 0,277 1,4 14,9 693
95 485 x 0,50 0,210 1,6 17,2 913
