Високоволтови кондензатори - серия EC
  • Високоволтови кондензатори - серия EC

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Vishay

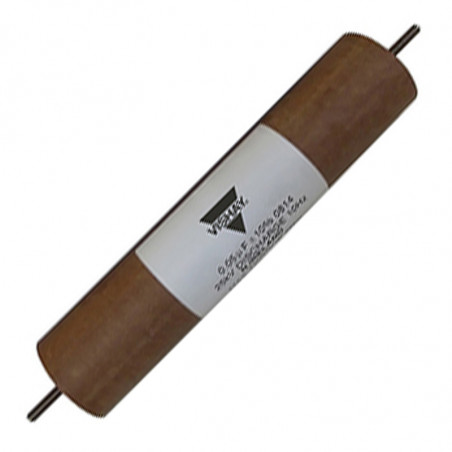

Високоволтови кондензатори - серия EC

Приложение:

Захранвания HV, филтри HV, RF предаватели.



Технически данни

Температурен диапазон:от -40°C до 80°C
Толеранс на капацитета:±10% при 1 kHz
Време на работа:65°C и UN - 50000 часа
Монтажна позиция:вертикална


ТипКапацитет
[µF]
Напрежение UDC
[kV]
Размери
[mm]
LD
EC100-1040,11011565
EC100-2540,251014075
EC100-5040,51020595
EC200-5030,052018065
EC200-1040,12023065
EC200-2540,252028075
EC200-5040,52036095
EC300-2530,0253024565
EC300-5030,053032065
EC300-1040,13039565
EC300-2540,253051075
EC400-2530,0254030565
EC400-5030,054041065
EC400-1040,14034595
EC500-1030,015027065
EC500-2530,0255033565
EC500-5030,055043075
EC500-1040,15043095
EC600-5020,0056031065
EC600-1030,016031075
EC600-2530,0256039075
EC600-5030,056050075
EC600-1040,16061595
EC800-5020,0058040065
EC800-1030,018040075
EC800-2530,0258050095
EC800-5030,058065095
EC1000-5020,00510048565
EC1000-1030,0110048575
EC1000-2530,02510061095
EC1000-2530,0510080095
EC1200-5020,00512042575


Корпус – размери [mm]


Kondensatory wysokonapięciowe - seria EC wymiary



Пулсации

Стойността на постоянната съставка и пулсациите не трябва да надвишават номиналната стойност на напрежението на кондензатора. Допустимата стойност на пулсациите на напрежението спрямо номиналната стойност на напрежението (между върхова стойност).


Kondensatory wysokonapięciowe - seria EC wykres tętnienia
