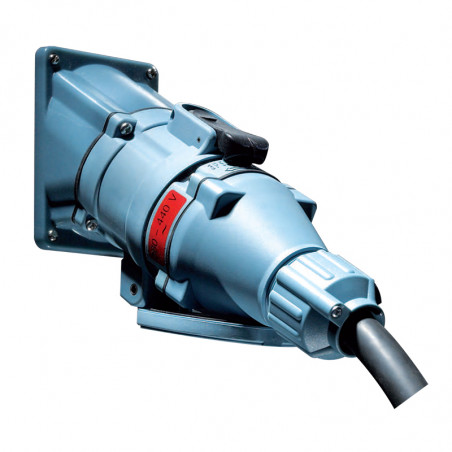

Водоустойчиви конектори 3PS 16-250 A
  • Водоустойчиви конектори 3PS 16-250 A

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Proconect

Водоустойчиви конектори 3PS 16-250 A

Technical data
U max.: 660V,
I nom.: 16A, 32A, 63A, 125A, 250A,
IP66
Insulators : 3Ph+N+E+2P, 24 positions.

Złącze 3PS spełnia wymagania normy EN 60309-1 w zakresie bezpieczeństwa, izolacji, odporności temperaturowej, odporności na uderzenia i odporności na wyciąganie kabla. Ponadto, ze względu na specjalną technologię wykonania styków i użytych materiałów, złącze 3PS może być użyte jako PRZEŁĄCZANE GNIAZDO (AC23), zgodnie ze standardem EN60947-3.

Bezpieczeństwo:
Dzięki połączeniu systemu bezpiecznego dysku i niesymetrycznej pozycji styków, wszystkie

Insert:
There are 24 possibilities of setting the insert for socket and pin. 14 of them are recommended in national standards.  Voltage and frequency are specified.  Socket and pin match each other only, when they are in the same configuration.

Materials:
- 3PS16. 3PS32, 3PS63 - Fibre glass casing 6,
- 3PS125 - polyamid casing, cable gland from neoprene
- 3PS200 - aluminium casing.

 IP:
- socket with closed cover: IP66,
- socket and pin connected: IP66. Zakres temperatur: -40°C do 100°C

Styki:
Złącza 3PS sąwyposażone w kontakty z zakończeniami ze stopów srebra i stosowane do niskich napięć. Charakteryzująsiędużąodpornościąna łuk elektryczny, oraz doskonałym zachowaniem podczas przełączania. Gniazda sądopasowane do styków tłokowych w 2 częściach. Styk (CuBe2) jest samoczyszczący i gwarantuje doskonałąprzewodność. Zaciski styków zapewniająciągłe połączenie z kablem dzięki elastycznym tulejkom, które sąograniczone pierścieniami. Konstrukcja ta jest odporna na wibracje. Wszystkie części przewodzące są srebrzone w celu ochrony przed korozją.

Styki

Przekrój kabla
Linka
mm2		 Giętki przewód
mm2
3PS16 10 6
3PS32 16 10
3PS63 50 35
3PS125 70
3PS200 120 95
Uwaga:
Rozmiary
Złącza 3PS istnieją w 5 różnych rozmiarach w odniesieniu do 5 zakresów prądów.
3PS16-16/30A      3PS32-32/50A      3PS63 - 63/90A    3PS125 -125/150A      3PS200 - 200/250A



Gniazdo
Liczta styków 1P+N+ 2P+ 3P+ 3P+N+
Napięcie 220V/250V 20/24V 220/250V 220/250V 380/440V 380/440V
KOD 01 08 03 03 01 01
3PS16 3PS1D1NE01 3PS1D2OE08 3PS1D2OE03 3PS1D3OE03 3PS1D3OE01 3PS1D3NE01
3PS32 3PS3D1NE01 3PS3D2OE08 3PS3D2OE03 3PS3D3OE03 3PS3D3OE01 3PS3D3NE01
3PS63 3PS6D1NE01 3PS6D2OE08 3PS6D2OE03 3PS6D3OE03 3PS6D3OE01 3PS6D3NE01
3PS125 3PS9D1NE01 3PS9D2OE08 3PS9D2OE03 3PS9D3OE03 3PS9D3OE01 3PS9D3NE01
3PS200 3PS2D1NE01 3PS2D2OE08 3PS2D2OE03 3PS2D3OE03 3PS2D3OE01 3PS2D3NE01


Wtyk osprzętowy
Liczta styków 1P+N+ 2P+ 3P+ 3P+N+
Napięcie 220V/250V 20/24V 220/250V 220/250V 380/440V 380/440V
KOD 01 08 03 03 01 01
3PS16 3PS1A1NE01 3PS1A2OE08 3PS1A2OE03 3PS1A3OE03 3PS1A3OE01 3PS1A3NE01
3PS32 3PS3A1NE01 3PS3A2OE08 3PS3A2OE03 3PS3A3OE03 3PS3A3OE01 3PS3A3NE01
3PS63 3PS6A1NE01 3PS6A2OE08 3PS6A2OE03 3PS6A3OE03 3PS6A3OE01 3PS6A3NE01
3PS125 3PS9A1NE01 3PS9A2OE08 3PS9A2OE03 3PS9A3OE03 3PS9A3OE01 3PS9A3NE01
3PS200 3PS2A1NE01 3PS2A2OE08 3PS2A2OE03 3PS2A3OE03 3PS2A3OE01 3PS2A3NE01


Wtyk
Liczta styków 1P+N+ 2P+ 3P+ 3P+N+
Napięcie 220V/250V 20/24V 220/250V 220/250V 380/440V 380/440V
KOD 01 08 03 03 01 01
3PS16 3PS1P1NE01 3PS1P2OE08 3PS1P2OE03 3PS1P3OE03 3PS1P3OE01 3PS1P3NE01
3PS32 3PS3P1NE01 3PS3P2OE08 3PS3P2OE03 3PS3P3OE03 3PS3P3OE01 3PS3P3NE01
3PS63 3PS6P1NE01 3PS6P2OE08 3PS6P2OE03 3PS6P3OE03 3PS6P3OE01 3PS6P3NE01
3PS125 3PS9P1NE01 3PS9P2OE08 3PS9P2OE03 3PS9P3OE03 3PS9P3OE01 3PS9P3NE01
3PS200 3PS2P1NE01 3PS2P2OE08 3PS2P2OE03 3PS2P3OE03 3PS2P3OE01 3PS2P3NE01


Dławki do gniazda, wtyku

  3P51G 3P53S 3P563
  3PS1G 3PS3G 3PS6G
Średnica [mm] 18-wrz 22-sie 29-wrz
  3P51G 3P53S 3P563
  3PS1G-FP 3PS3G-FP 3PS6G-FP
PE M32 M40 M50
Średnica [mm] 3.5-25 5-32 8-38
  3PS125 3PS200
  3PS1G-FP 3PS3G-FP
Średnica [mm] 3.5-25 5-32
Combinations
  Wall mounting socket Inclined panel mounting socket Cable coupler
  3PS1D* + 3PS1WA-S 3PS3D* + 3PS3WA-S 3PS6D* + 3PS6WA-S 3PS1D*+ 3PS1-LB 3PS3D* + 3PS3-LB 3PS6D* + 3PS6-LB 3PS1D*+ 3PS1G 3PS3D*+ 3PS3G 3PS6D* + 3PS6G
3PS16 3PS1D* + 3PS1WA-S 3PS1D*+ 3PS1-LB 3PS1D*+ 3PS1G
3PS32 3PS3D* + 3PS3WA-S 3PS3D* + 3PS3-LB 3PS3D*+ 3PS3G
3PS63 3PS6D* + 3PS6WA-S 3PS6D* + 3PS6-LB 3PS6D* + 3PS6G
  3PS9D*+ 3PS9WA-S 3PS9D* + 3PS9-LB 3PS9D* + 3PS9G
3PS125 3PS9D*+ 3PS9WA-S 3PS9D* + 3PS9-LB 3PS9D* + 3PS9G
  3PS2D* + 3PS2WA-S 3PS2D* + 3PS2-LB 3PS2D* + 3PS2G
3PS200 3PS2D* + 3PS2WA-S 3PS2D* + 3PS2-LB 3PS2D* + 3PS2G
  Wall-mounting appliance inlet Inclined panel-mounting appliance inlet Plug
  3PS1A* + 3PS1WA-S 3PS3A* + 3PS3WA-S 3PS6A* + 3PS6WA-S 3PS1A* + 3PS1-LB 3PS3A* + 3PS3-LB 3PS6A* + 3PS6-LB 3PS1P* 3PS3P* 3PS6P*
3PS16 3PS1A* + 3PS1WA-S 3PS1A* + 3PS1-LB 3PS1P*
3PS32 3PS3A* + 3PS3WA-S 3PS3A* + 3PS3-LB 3PS3P*
3PS63 3PS6A* + 3PS6WA-S 3PS6A* + 3PS6-LB 3PS6P*
  3PS9A* + 3PS9WA-S 3PS9A* + 3PS9-LB 3PS9P*
3PS125 3PS9A* + 3PS9WA-S 3PS9A* + 3PS9-LB 3PS9P*
  3PS2A* + 3PS2WA-S 3PS2A* + 3PS2-LB 3PS2P*
3PS200 3PS2A* + 3PS2WA-S 3PS2A* + 3PS2-LB 3PS2P*
