Výrobce: Langer EMV-Technik

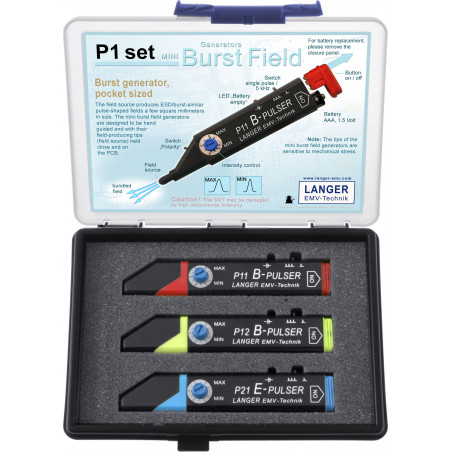

Zestaw P1 Generatory pola mini wybuch

Generátory pole z mini série P1 jsou malé a ergonomické. Používají se k identifikaci a odstranění slabých míst v elektronických sestavách během fáze návrhu zařízení. Na jejich koncích jsou generovány impulzy a ESD pole. Ruční mini generátory společnosti Langer EMV jsou vedeny v blízkosti povrchu tištěného spoje (PCB). Slabá místa reagují na pulzující pole, což vede k nesprávné funkci. Generátory mohou být použity na vybraných jednotlivých sekcích návrhu tištěného spoje k identifikaci potenciálních slabých míst (poruchy v zemi, jednotlivé stopy nebo piny IC). Oddělené magnetické (P11 a P12) a elektrické (P21) spojení umožňuje optimální přizpůsobení opatření EMC k odpovídajícímu slabému místu v obvodu.

Technické parametry
Generovaná intenzita E-pole cca 100 kV/m
Generovaná hustota magnetického toku cca 1 mT
Parametry impulzu
Frekvence jednotlivé / 5 kHz
Napájení 1.5 V / AAA
Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

Generátory pole z mini série P1 jsou malé a ergonomické. Používají se k identifikaci a odstranění slabých míst v elektronických sestavách během fáze návrhu zařízení. Na jejich koncích jsou generovány impulzy a ESD pole. Ruční mini generátory společnosti Langer EMV jsou vedeny v blízkosti povrchu tištěného spoje (PCB). Slabá místa reagují na pulzující pole, což vede k nesprávné funkci. Generátory mohou být použity na vybraných jednotlivých sekcích návrhu tištěného spoje k identifikaci potenciálních slabých míst (poruchy v zemi, jednotlivé stopy nebo piny IC). Oddělené magnetické (P11 a P12) a elektrické (P21) spojení umožňuje optimální přizpůsobení opatření EMC k odpovídajícímu slabému místu v obvodu.

Technické parametry
Generovaná intenzita E-pole cca 100 kV/m
Generovaná hustota magnetického toku cca 1 mT
Parametry impulzu
Frekvence jednotlivé / 5 kHz
Napájení 1.5 V / AAA
