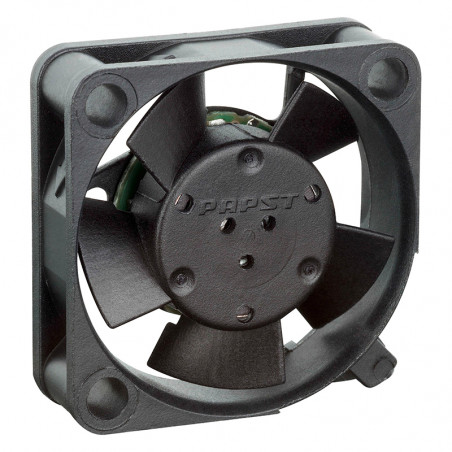

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Ebmpapst

Axiální DC fanoušci

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES250 / 25 x 25 x 8[mm]
255N 3,2 5 15 +   0,4 -20 do 70 40000* V L
255H 5 5 28 +   0,6 -20 do 60 35000* V L
252N 32 12 15 +   0,5 -20 do 70 40000* V L
SERIES400F / 40 x 40 x 10[mm]
405F 8 5 26 +   0,7 -20 do 70 45000* V L
405FH 9 5 29 +   0,9 -20 do 70 45000* V L
412FM 6 12 19 +   0,6 -20 do 70 45000* V L
412F 8 12 26 +   0,7 -20 do 70 45000* V L
412FH 9 12 29 +   0,8 -20 do 70 45000* V L
414F 8 24 26 +   0,8 -20 do 70 45000* V L
SERIES400 / 40 x 40 x 20 [mm]
405 10 5 18 +   0,9 -20 do 70 50 000* V L
412 10 12 18 +   1 -20 do 70 50 000* V L
412H 13.5 12 29 +   1,6 -20 do 60 45 000* V L
414 10 24 18 +   1 -20 do 70 50 000* V L
414H 13.5 24 29 +   1,6 -20 do 60 45 000* V L
SERIES500F/ 50 x 50 x 15 [mm]
512F 20 12 30 +   1 -20 do 70 50000* V L
514F 20 24 30 +   1 -20 do 70 50000* V L
SERIES600F/ 60 x 60 x 15 [mm]
612FL 11 12 <10 +   0,2 -20 do 70 50000* V L
612F 29 12 27 +   1,1 -20 do 70 50000* V L
612FH 33 12 31 +   1,4 -20 do 60 45000* V L
614F 29 24 27 +   1,1 -20 do 70 50000* V L
SERIES600/ 60 x 60 x 25 [mm]
605 L 21 5 26   + 0,8 -20 do 65 80000 V L
612GL 21 12 24 +   1 -20 do 65 80000 V L
612 L 21 12 26   + 0,7 -20 do 65 80000 V L
612GM 30 12 32 +   1,3 -20 do 65 80000 V L
612M 30 12 33   + 1,3 -20 do 65 80000 V L
612G 40 12 40 +   2,8 -20 do 65 70000 V L
612 40 12 40   + 2,5 -20 do 65 70000 V L
614GL 21 24 24 +   1,2 -20 do 65 80000 V L
614 L 21 24 26   + 0,8 -20 do 65 80000 V L
614M 30 24 33   + 1,4 -20 do 65 80000 V L
614G 40 24 40 +   2,9 -20 do 65 70000 V L
614 40 24 40   + 2,5 -20 do 65 70000 V L
614H 46 24 44   + 3,4 -20 do 65 70000 V L
SERIES600N/ 60 x 60 x 25 [mm]
612NGL 21 12 16 +   0,8 -20 do 70 80000 V L
612NGML 25 12 19 +   1 -20 do 70 80000 V L
612NGM 35 12 28 +   1,6 -20 do 70 80000 V L
612NH 46 12 38   + 2,6 -20 do 70 70000 V L
614NGL 21 24 16 +   0,8 -20 do 70 80000 V L
614NGML 25 24 19 +   1 -20 do 70 80000 V L
614NH 46 24 38   + 2,6 -20 do 70 70000 V L


Scheme

SERIES250
SERIES400
SERIES500F
SERIES600F
SERIES600
SERIES600N

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES600N/ 60 x 60 x 25 [mm] VARIOFAN

612NGMI 18 12 - +   1,3 -20 do 65 80000 V L
35 28   1,6
612NGI 23 12 - +   1,7 -20 do 65 70000 V L
41 35   2,4
SERIES8400N/ 80 x 80 x 25 [mm]
8412NGL 33 12 12 +   0,6 -20 do 70 80000 V L
8412NL 33 12 17   + 0,6 -20 do 70 80000 V L
8412NGML 45 12 19 +   0,9 -20 do 70 80000 V L
8412NML 45 12 21   + 0,9 -20 do 70 80000 V L
8412NGM 58 12 26 +   1,3 -20 do 70 80000 V L
8412NM 58 12 27   + 1,3 -20 do 70 80000 V L
8412NG 69 12 32 +   2 -20 do 70 70000 V L
8412N 69 12 32   + 2 -20 do 70 70000 V L
8412NH 79 12 37   + 2,8 -20 do 70 70000 V L
8414NGL 33 24 12 +   0,7 -20 do 70 80000 V L
8414NL 33 24 17   + 0,7 -20 do 70 80000 V L
8414NGML 45 24 19 +   1,1 -20 do 70 80000 V L
8414NML 45 24 21   + 1,1 -20 do 70 80000 V L
8414NGM 58 24 26 +   1,4 -20 do 70 80000 V L
8414NM 58 24 27   + 1,4 -20 do 70 80000 V L
8414NG 69 24 32 +   2 -20 do 70 70000 V L
8414N 69 24 32   + 2 -20 do 70 70000 V L
8414NH 79 24 37   + 2,4 -20 do 70 70000 V L
SERIES8400N/ 80 x 80 x 25 [mm]

8412NGLV 20 12 <10 +   0,6 -20 do 70 80000 V L
33 12   0,8 -20 do 70
8412NGMLV 27 12 <10 +   0,8 -20 do 70 80000 V L
45 19   1,1 -20 do 70
8412NGMV 35 12 + 1,2-20 do 7080000VL
58 26   1,5 -20 do 70
SERIES8300 / 80 x 80 x 32 [mm]
8312GL 32 12 24 +   1 -20 do 75 80000 V L
8312 L 32 12 24   + 1 -20 do 75 80000 V L
8312GM 48 12 34 +   1,8 -20 do 75 70000 V L
8312M 48 12 34   + 1,8 -20 do 75 70000 V L
8312G 54 12 36 +   2,5 -20 do 75 70000 V L
8312 54 12 36   + 2,2 -20 do 75 70000 V L
8312HL 67 12 43   + 4 -20 do 75 62500 V L
8314 L 32 24 24   + 1 -20 do 75 80000 V L
8314M 48 24 34   + 2,1 -20 do 75 70000 V L
8314G 54 24 36 +   2,5 -20 do 75 70000 V L
8314 54 24 36   + 2,5 -20 do 75 70000 V L
8314HL 67 24 43   + 4,3 -20 do 75 62500 V L
8314H 80 24 48   + 6 -20 do 75 55000 V L
8318 54 48 36   + 3,6 -20 do 75 70000 V L


Scheme

SERIES600N
VARIOFAN
SERIES8400N
SERIES8400N
VARIOFAN
SERIES8300N

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES3400N / 92 x 92 x 25 [mm]
3412NGL 61 12 23 +   1,2 -20 do 70 80000 V L
3412NL 61 12 23   + 1,2 -20 do 70 80000 V L
3412NGM 72 12 28 +   1,6 -20 do 70 75000 V L
3412NM 72 12 28   + 1,6 -20 do 70 75000 V L
3412NG 84 12 32 +   2,2 -20 do 70 70000 V L
3412N 84 12 32   + 2,2 -20 do 70 70000 V L
3412NGH 94 12 36 +   3 -20 do 70 70000 V L
3412NH 94 12 36   + 3 -20 do 70 70000 V L
3412NGHH 102 12 39 +   3,2 -20 do 70 70000 V L
3412NHH 102 12 39   + 3,2 -20 do 70 70000 V L
3414 NGL 61 24 23 +   1,4 -20 do 70 80000 V L
3414NL 61 24 23   + 1,4 -20 do 70 80000 V L
3414NGM 72 24 28 +   1,8 -20 do 70 75000 V L
3414NM 72 24 28   + 1,8 -20 do 70 75000 V L
3414NG 84 24 32 +   2,3 -20 do 70 70000 V L
3414N 84 24 32   + 2,3 -20 do 70 70000 V L
3414NGH 94 24 36 +   3 -20 do 70 70000 V L
3414NH 94 24 36   + 3 -20 do 70 70000 V L
3414NGHH 102 24 39 +   3,2 -20 do 70 70000 V L
3414NHH 102 24 39   + 3,2 -20 do 70 70000 V L
SERIES3400N / 92 x 92 x 25 [mm] VARIOFAN

3412 NGMV 43 12 14 28 +   1,4   75000 V L
72   1,8 -20 do 70
3412 NGV 50 12 16 +   1,9   75000 V L
84 32   2,4 -20 do 70
SERIES3300 / 92 x 92 x 32 [mm]
3312GL 56 12 29 +   1,4 -20 do 75 80000 V L
3312 L 56 12 29   + 1,4 -20 do 75 80000 V L
3312GM 68 12 34 +   1,7 -20 do 75 70000 V L
3312M 68 12 34   + 1,7 -20 do 75 70000 V L
3312G 80 12 37 +   2,4 -20 do 75 70000 V L
3312 80 12 37   + 2,4 -20 do 75 70000 V L
3312-177 93 12 43   + 3,5 -20 do 75 65000 V L
3314 L 56 24 29   + 1,4 -20 do 75 80000 V L
3314M 68 24 34   + 1,7 -20 do 75 70000 V L
3314G 80 24 37 +   2,4 -20 do 75 70000 V L
3314 80 24 37   + 2,4 -20 do 75 70000 V L
3314-140 85 24 40   + 3 -20 do 75 60000 V L
3318 80 48 37   + 2,7 -20 do 75 70000 V L
SERIES4400F / 119 x 119 x 25 [mm]
4412FGL 94 12 26 +   1,25 -20 do 75 80000 V L
4412FGML 114 12 32 +   2 -20 do 75 75000 V L
4412FGM 140 12 38 +   3,2 -20 do 75 70000 V L
4412FM 140 12 38   + 3,2 -20 do 75 70000 V L
4412F 170 12 43   + 5,3 -20 do 60 60000 V L
4414FL 94 24 28 +   1 -20 do 75 70000 V L
4414FM 140 24 38   + 3,2 -20 do 75 70000 V L
4414F 170 24 43   + 5 -20 do 75 62500 V L
4418F 170 48 43   + 6,5 -20 do 60 52500 V L


Scheme

SERIES3400N
SERIES3400N
SERIES3300
SERIES4400F

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES4300 / 119 x 119 x 32 [mm]
4312GL 95 12 30 + ^   -20 do 75 80000 V L
4312L 95 12 30   + 1/2 -20 do 75 80000 V L
4312GM 140 12 39 +   2,6 -20 do 75 70000 V L
4312M 140 12 39   + 2,6 -20 do 75 70000 V L
4312G 170 12 45 +   5 -20 do 75 62500 V L
4312 170 12 45   + 5 -20 do 75 62500 V L
4312-143 180 12 47   + 5,8 -20 do 75 57500 V L
4312-179 204 12 51   + 8,5 -20 do 75 47500 V L
4314 L 95 24 30   + 1,2 -20 do 75 80000 V L
4314M 140 24 39   + 2,6 -20 do 75 70000 V L
4314G 170 24 45 +   5 -20 do 75 62500 V L
4314 170 24 45   + 5 -20 do 75 62500 V L
4314-147 180 24 47   + 5,8 -20 do 75 57500 V L
4314-180 204 24 51   + 9,5 -20 do 75 45000 V L
4318M 140 48 39   + 3,5 -20 do 75 70000 V L
4318 170 48 45   + 5 -20 do 75 62500 V L
SERIES4300 / 119 x 119 x 32 [mm] VARIOFAN

4312MV 70 12 22   + 1,4 -20 do 70 70000 V L
140 39   3,4
4312V 85 12 29   + 1,8 -20 do 70 65000 V L
170 45   5,4
SERIA4300N / 119 x119 x 32 [mm]
4312NGL 93 12 28 +   1,2 -20 do 70 80000 V L
4312NGM 137 12 37 +   2,6 -20 do 70 70000 V L
4312NGN 166 12 43 +   4 -20 do 70 60000 V L
4314NGL 93 24 28     1,2 -20 do 70 80000 V L
4314NGM 137 24 37 +   2,6 -20 do 70 70000 V L
4314NGN 166 24 43 +     -20 do 70 60000 V L
SERIES4200 / 119 x 119 x 38 [mm]
4212 L 86 12 29   + 1,2 -20 do 75 80000 V L
4212GM 127 12 38 +   2,2 -20 do 75 70000 V L
4212M 127 12 38   + 2,2 -20 do 75 70000 V L
4212 165 12 45   + 4,3 -20 do 75 62500 V L
4212H 184 12 49   + 5,3 -20 do 65 60000 V L
4214 L 86 24 29   + 1,2 -20 do 75 80000 V L
4214G 165 24 45 +   4,3 -20 do 75 62500 V L
4214 165 24 45   + 4,3 -20 do 75 62500 V L
4214H 184 24 49   + 5,3 -20 do 65 60000 V L
4218 165 48 45   + 4,3 -20 do 75 62500 V L
4218H 184 48 49   + 5,6 -20 do 65 60000 V L
SERIES4200N / 119 x 119 x 38 [mm]
4212NGL 100 12 28 +     -20 do 70 80000 V L
4212NGML 127 12 35 +   2,2 -20 do 70 70000 V L
4212NGM 144 12 38 +   3 -20 do 70 70000 V L
4212NGN 165 12 42 +   4 -20 do 70 60000 V L
4214NGL 100 24 28 +   1,4 -20 do 70 80000 V L
4214NGML 127 24 35 +   2,2 -20 do 70 70000 V L
4214NGM 144 24 38 +   3 -20 do 70 70000 V L
4214NGN 165 24 42 +   4 -20 do 70 60000 V L
SERIES4100N / 119 x 119 x 38 [mm]
4182NGX 160 12 44 +   3,5 -10 do 75 85000 A S
4182NX 180 12 49   + 4,5 -30 do 75 85000 A S
4184NGX 160 24 44 +   3,5 -10 do 75 85000 A S
4184NX 180 24 49   + 4,5 -30 do 75 85000 A S
4184NXH 237 24 59   + 11 -30 do 55 70000 A S
4188NXM 160 48 44   + 3,5 -30 do 75 85000 A S



Scheme

Table. Technical data

<tr clas
Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES5200N / 127 x 127 x 38 [mm]
5212NM 187 12 43   +   -20 do 75 62500 V L
5212NN 216 12 46   + 6 -20 do 75 57500 V L
5212NH 252 12 51   + 9,8 -20 do 75 45000 V L
5214NM 187 24 43   + 4,6 -20 do 75 62500 V L
5214NN 216 24 46   + 6 -20 do 75 57500 V L
5214NH 252 24 51   + 9,8 -20 do 70 45000 V L
5218NM 187 48 43   + 4,6 -20 do 75 62500 V L
5218NN 216 48 46   + 6 -20 do 65 57500 V L
5218NH 252 48 51   + 9,8 -20 do 55 45000 V L
SERIES5100N / 135 x 135 x 38 [mm]
5112N 250 12 48   + 9,5 -25 do 72 80000 V L
5114N 250 24 48   + 9,5 -25 do 72 80000 V L
5118NL 122 48 28   + 2,6 -25 do 72 85000 V L
5118N 250 48 48   + 9,5 -25 do 72 80000 V L
SERIES7100N / 150/Ex 38 [mm]
7112N 360 12 55   + 12 -25 do 72 80000 V L
7114N 360 24 55     12 -25 do 72 80000 V L
7114NH 420 24 59   + 19 -25 do 72 75000 V L
7118N 360 48 55   + 12 -25 do 72 80000 V L
SERIES7200N / 150 /E x 55 [mm]
7212N 360 12 50   + 12 -25 do 72 80000 V L
7214N 360 24 50   + 12 -25 do 72 80000 V L
7218N 360 48 50   +   -25 do 72 80000 V L
SERIES6200N / 172 /Ex 51 [mm]
6212NM 350 12 50   +   -25 do 72 80000 V S
6224NM 350 24 50   + 12 -25 do 72 80000 V S
6224N 410 24 55   + 18 -25 do 72 75000 V S
6224NH 480 24 61   + 26 -25 do 72 65000 V S
6248NM 350 48 50   + 11,5 -25 do 72 80000 V S
6248N 410 48 55   + 17 -25 do 72 75000 V S
SERIES6200N / 172 /Ex 51 [mm] VARIOFAN

6224 NT 205 24 35   + 8,5 -10 do 72 77500 V S
410 55   18
6248 NT 205 48 35   + 8,5 -10 do 72 77500 V S
410 55   17
SERIES6200N / 172/Ex 51 [mm] TURBOFAN

6248NTD... 90 48 18   + 2 -25 do 60 70000 V L
600 64   50
SERIES6400 / 172/Ex 51 [mm]
6412M 350 12 52   + 12 -20 do 72 80000 V S

//

Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES250 / 25 x 25 x 8[mm]
255N 3,2 5 15 +   0,4 -20 do 70 40000* V L
255H 5 5 28 +   0,6 -20 do 60 35000* V L
252N 32 12 15 +   0,5 -20 do 70 40000* V L
SERIES400F / 40 x 40 x 10[mm]
405F 8 5 26 +   0,7 -20 do 70 45000* V L
405FH 9 5 29 +   0,9 -20 do 70 45000* V L
412FM 6 12 19 +   0,6 -20 do 70 45000* V L
412F 8 12 26 +   0,7 -20 do 70 45000* V L
412FH 9 12 29 +   0,8 -20 do 70 45000* V L
414F 8 24 26 +   0,8 -20 do 70 45000* V L
SERIES400 / 40 x 40 x 20 [mm]
405 10 5 18 +   0,9 -20 do 70 50 000* V L
412 10 12 18 +   1 -20 do 70 50 000* V L
412H 13.5 12 29 +   1,6 -20 do 60 45 000* V L
414 10 24 18 +   1 -20 do 70 50 000* V L
414H 13.5 24 29 +   1,6 -20 do 60 45 000* V L
SERIES500F/ 50 x 50 x 15 [mm]
512F 20 12 30 +   1 -20 do 70 50000* V L
514F 20 24 30 +   1 -20 do 70 50000* V L
SERIES600F/ 60 x 60 x 15 [mm]
612FL 11 12 <10 +   0,2 -20 do 70 50000* V L
612F 29 12 27 +   1,1 -20 do 70 50000* V L
612FH 33 12 31 +   1,4 -20 do 60 45000* V L
614F 29 24 27 +   1,1 -20 do 70 50000* V L
SERIES600/ 60 x 60 x 25 [mm]
605 L 21 5 26   + 0,8 -20 do 65 80000 V L
612GL 21 12 24 +   1 -20 do 65 80000 V L
612 L 21 12 26   + 0,7 -20 do 65 80000 V L
612GM 30 12 32 +   1,3 -20 do 65 80000 V L
612M 30 12 33   + 1,3 -20 do 65 80000 V L
612G 40 12 40 +   2,8 -20 do 65 70000 V L
612 40 12 40   + 2,5 -20 do 65 70000 V L
614GL 21 24 24 +   1,2 -20 do 65 80000 V L
614 L 21 24 26   + 0,8 -20 do 65 80000 V L
614M 30 24 33   + 1,4 -20 do 65 80000 V L
614G 40 24 40 +   2,9 -20 do 65 70000 V L
614 40 24 40   + 2,5 -20 do 65 70000 V L
614H 46 24 44   + 3,4 -20 do 65 70000 V L
SERIES600N/ 60 x 60 x 25 [mm]
612NGL 21 12 16 +   0,8 -20 do 70 80000 V L
612NGML 25 12 19 +   1 -20 do 70 80000 V L
612NGM 35 12 28 +   1,6 -20 do 70 80000 V L
612NH 46 12 38   + 2,6 -20 do 70 70000 V L
614NGL 21 24 16 +   0,8 -20 do 70 80000 V L
614NGML 25 24 19 +   1 -20 do 70 80000 V L
614NH 46 24 38   + 2,6 -20 do 70 70000 V L


Scheme

SERIES250
SERIES400
SERIES500F
SERIES600F
SERIES600
SERIES600N

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES600N/ 60 x 60 x 25 [mm] VARIOFAN

612NGMI 18 12 - +   1,3 -20 do 65 80000 V L
35 28   1,6
612NGI 23 12 - +   1,7 -20 do 65 70000 V L
41 35   2,4
SERIES8400N/ 80 x 80 x 25 [mm]
8412NGL 33 12 12 +   0,6 -20 do 70 80000 V L
8412NL 33 12 17   + 0,6 -20 do 70 80000 V L
8412NGML 45 12 19 +   0,9 -20 do 70 80000 V L
8412NML 45 12 21   + 0,9 -20 do 70 80000 V L
8412NGM 58 12 26 +   1,3 -20 do 70 80000 V L
8412NM 58 12 27   + 1,3 -20 do 70 80000 V L
8412NG 69 12 32 +   2 -20 do 70 70000 V L
8412N 69 12 32   + 2 -20 do 70 70000 V L
8412NH 79 12 37   + 2,8 -20 do 70 70000 V L
8414NGL 33 24 12 +   0,7 -20 do 70 80000 V L
8414NL 33 24 17   + 0,7 -20 do 70 80000 V L
8414NGML 45 24 19 +   1,1 -20 do 70 80000 V L
8414NML 45 24 21   + 1,1 -20 do 70 80000 V L
8414NGM 58 24 26 +   1,4 -20 do 70 80000 V L
8414NM 58 24 27   + 1,4 -20 do 70 80000 V L
8414NG 69 24 32 +   2 -20 do 70 70000 V L
8414N 69 24 32   + 2 -20 do 70 70000 V L
8414NH 79 24 37   + 2,4 -20 do 70 70000 V L
SERIES8400N/ 80 x 80 x 25 [mm]

8412NGLV 20 12 <10 +   0,6 -20 do 70 80000 V L
33 12   0,8 -20 do 70
8412NGMLV 27 12 <10 +   0,8 -20 do 70 80000 V L
45 19   1,1 -20 do 70
8412NGMV 35 12 + 1,2-20 do 7080000VL
58 26   1,5 -20 do 70
SERIES8300 / 80 x 80 x 32 [mm]
8312GL 32 12 24 +   1 -20 do 75 80000 V L
8312 L 32 12 24   + 1 -20 do 75 80000 V L
8312GM 48 12 34 +   1,8 -20 do 75 70000 V L
8312M 48 12 34   + 1,8 -20 do 75 70000 V L
8312G 54 12 36 +   2,5 -20 do 75 70000 V L
8312 54 12 36   + 2,2 -20 do 75 70000 V L
8312HL 67 12 43   + 4 -20 do 75 62500 V L
8314 L 32 24 24   + 1 -20 do 75 80000 V L
8314M 48 24 34   + 2,1 -20 do 75 70000 V L
8314G 54 24 36 +   2,5 -20 do 75 70000 V L
8314 54 24 36   + 2,5 -20 do 75 70000 V L
8314HL 67 24 43   + 4,3 -20 do 75 62500 V L
8314H 80 24 48   + 6 -20 do 75 55000 V L
8318 54 48 36   + 3,6 -20 do 75 70000 V L


Scheme

SERIES600N
VARIOFAN
SERIES8400N
SERIES8400N
VARIOFAN
SERIES8300N

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES3400N / 92 x 92 x 25 [mm]
3412NGL 61 12 23 +   1,2 -20 do 70 80000 V L
3412NL 61 12 23   + 1,2 -20 do 70 80000 V L
3412NGM 72 12 28 +   1,6 -20 do 70 75000 V L
3412NM 72 12 28   + 1,6 -20 do 70 75000 V L
3412NG 84 12 32 +   2,2 -20 do 70 70000 V L
3412N 84 12 32   + 2,2 -20 do 70 70000 V L
3412NGH 94 12 36 +   3 -20 do 70 70000 V L
3412NH 94 12 36   + 3 -20 do 70 70000 V L
3412NGHH 102 12 39 +   3,2 -20 do 70 70000 V L
3412NHH 102 12 39   + 3,2 -20 do 70 70000 V L
3414 NGL 61 24 23 +   1,4 -20 do 70 80000 V L
3414NL 61 24 23   + 1,4 -20 do 70 80000 V L
3414NGM 72 24 28 +   1,8 -20 do 70 75000 V L
3414NM 72 24 28   + 1,8 -20 do 70 75000 V L
3414NG 84 24 32 +   2,3 -20 do 70 70000 V L
3414N 84 24 32   + 2,3 -20 do 70 70000 V L
3414NGH 94 24 36 +   3 -20 do 70 70000 V L
3414NH 94 24 36   + 3 -20 do 70 70000 V L
3414NGHH 102 24 39 +   3,2 -20 do 70 70000 V L
3414NHH 102 24 39   + 3,2 -20 do 70 70000 V L
SERIES3400N / 92 x 92 x 25 [mm] VARIOFAN

3412 NGMV 43 12 14 28 +   1,4   75000 V L
72   1,8 -20 do 70
3412 NGV 50 12 16 +   1,9   75000 V L
84 32   2,4 -20 do 70
SERIES3300 / 92 x 92 x 32 [mm]
3312GL 56 12 29 +   1,4 -20 do 75 80000 V L
3312 L 56 12 29   + 1,4 -20 do 75 80000 V L
3312GM 68 12 34 +   1,7 -20 do 75 70000 V L
3312M 68 12 34   + 1,7 -20 do 75 70000 V L
3312G 80 12 37 +   2,4 -20 do 75 70000 V L
3312 80 12 37   + 2,4 -20 do 75 70000 V L
3312-177 93 12 43   + 3,5 -20 do 75 65000 V L
3314 L 56 24 29   + 1,4 -20 do 75 80000 V L
3314M 68 24 34   + 1,7 -20 do 75 70000 V L
3314G 80 24 37 +   2,4 -20 do 75 70000 V L
3314 80 24 37   + 2,4 -20 do 75 70000 V L
3314-140 85 24 40   + 3 -20 do 75 60000 V L
3318 80 48 37   + 2,7 -20 do 75 70000 V L
SERIES4400F / 119 x 119 x 25 [mm]
4412FGL 94 12 26 +   1,25 -20 do 75 80000 V L
4412FGML 114 12 32 +   2 -20 do 75 75000 V L
4412FGM 140 12 38 +   3,2 -20 do 75 70000 V L
4412FM 140 12 38   + 3,2 -20 do 75 70000 V L
4412F 170 12 43   + 5,3 -20 do 60 60000 V L
4414FL 94 24 28 +   1 -20 do 75 70000 V L
4414FM 140 24 38   + 3,2 -20 do 75 70000 V L
4414F 170 24 43   + 5 -20 do 75 62500 V L
4418F 170 48 43   + 6,5 -20 do 60 52500 V L


Scheme

SERIES3400N
SERIES3400N
SERIES3300
SERIES4400F

Table. Technical data

Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES4300 / 119 x 119 x 32 [mm]
4312GL 95 12 30 + ^   -20 do 75 80000 V L
4312L 95 12 30   + 1/2 -20 do 75 80000 V L
4312GM 140 12 39 +   2,6 -20 do 75 70000 V L
4312M 140 12 39   + 2,6 -20 do 75 70000 V L
4312G 170 12 45 +   5 -20 do 75 62500 V L
4312 170 12 45   + 5 -20 do 75 62500 V L
4312-143 180 12 47   + 5,8 -20 do 75 57500 V L
4312-179 204 12 51   + 8,5 -20 do 75 47500 V L
4314 L 95 24 30   + 1,2 -20 do 75 80000 V L
4314M 140 24 39   + 2,6 -20 do 75 70000 V L
4314G 170 24 45 +   5 -20 do 75 62500 V L
4314 170 24 45   + 5 -20 do 75 62500 V L
4314-147 180 24 47   + 5,8 -20 do 75 57500 V L
4314-180 204 24 51   + 9,5 -20 do 75 45000 V L
4318M 140 48 39   + 3,5 -20 do 75 70000 V L
4318 170 48 45   + 5 -20 do 75 62500 V L
SERIES4300 / 119 x 119 x 32 [mm] VARIOFAN

4312MV 70 12 22   + 1,4 -20 do 70 70000 V L
140 39   3,4
4312V 85 12 29   + 1,8 -20 do 70 65000 V L
170 45   5,4
SERIA4300N / 119 x119 x 32 [mm]
4312NGL 93 12 28 +   1,2 -20 do 70 80000 V L
4312NGM 137 12 37 +   2,6 -20 do 70 70000 V L
4312NGN 166 12 43 +   4 -20 do 70 60000 V L
4314NGL 93 24 28     1,2 -20 do 70 80000 V L
4314NGM 137 24 37 +   2,6 -20 do 70 70000 V L
4314NGN 166 24 43 +     -20 do 70 60000 V L
SERIES4200 / 119 x 119 x 38 [mm]
4212 L 86 12 29   + 1,2 -20 do 75 80000 V L
4212GM 127 12 38 +   2,2 -20 do 75 70000 V L
4212M 127 12 38   + 2,2 -20 do 75 70000 V L
4212 165 12 45   + 4,3 -20 do 75 62500 V L
4212H 184 12 49   + 5,3 -20 do 65 60000 V L
4214 L 86 24 29   + 1,2 -20 do 75 80000 V L
4214G 165 24 45 +   4,3 -20 do 75 62500 V L
4214 165 24 45   + 4,3 -20 do 75 62500 V L
4214H 184 24 49   + 5,3 -20 do 65 60000 V L
4218 165 48 45   + 4,3 -20 do 75 62500 V L
4218H 184 48 49   + 5,6 -20 do 65 60000 V L
SERIES4200N / 119 x 119 x 38 [mm]
4212NGL 100 12 28 +     -20 do 70 80000 V L
4212NGML 127 12 35 +   2,2 -20 do 70 70000 V L
4212NGM 144 12 38 +   3 -20 do 70 70000 V L
4212NGN 165 12 42 +   4 -20 do 70 60000 V L
4214NGL 100 24 28 +   1,4 -20 do 70 80000 V L
4214NGML 127 24 35 +   2,2 -20 do 70 70000 V L
4214NGM 144 24 38 +   3 -20 do 70 70000 V L
4214NGN 165 24 42 +   4 -20 do 70 60000 V L
SERIES4100N / 119 x 119 x 38 [mm]
4182NGX 160 12 44 +   3,5 -10 do 75 85000 A S
4182NX 180 12 49   + 4,5 -30 do 75 85000 A S
4184NGX 160 24 44 +   3,5 -10 do 75 85000 A S
4184NX 180 24 49   + 4,5 -30 do 75 85000 A S
4184NXH 237 24 59   + 11 -30 do 55 70000 A S
4188NXM 160 48 44   + 3,5 -30 do 75 85000 A S



Scheme

Table. Technical data

<tr clas
Type Efficiency
[m3/h]		 Voltage
[VDC]		 Noise level
[dB(A)]		 bearing Input power
[W]		 Operation temperature
[°C]		 Operation time @
[40°C/h]		 Air flow direction Terminal type
slide ball
SERIES5200N / 127 x 127 x 38 [mm]
5212NM 187 12 43   +   -20 do 75 62500 V L
5212NN 216 12 46   + 6 -20 do 75 57500 V L
5212NH 252 12 51   + 9,8 -20 do 75 45000 V L
5214NM 187 24 43   + 4,6 -20 do 75 62500 V L
5214NN 216 24 46   + 6 -20 do 75 57500 V L
5214NH 252 24 51   + 9,8 -20 do 70 45000 V L
5218NM 187 48 43   + 4,6 -20 do 75 62500 V L
5218NN 216 48 46   + 6 -20 do 65 57500 V L
5218NH 252 48 51   + 9,8 -20 do 55 45000 V L
SERIES5100N / 135 x 135 x 38 [mm]
5112N 250 12 48   + 9,5 -25 do 72 80000 V L
5114N 250 24 48   + 9,5 -25 do 72 80000 V L
5118NL 122 48 28   + 2,6 -25 do 72 85000 V L
5118N 250 48 48   + 9,5 -25 do 72 80000 V L
SERIES7100N / 150/Ex 38 [mm]
7112N 360 12 55   + 12 -25 do 72 80000 V L
7114N 360 24 55     12 -25 do 72 80000 V L
7114NH 420 24 59   + 19 -25 do 72 75000 V L
7118N 360 48 55   + 12 -25 do 72 80000 V L
SERIES7200N / 150 /E x 55 [mm]
7212N 360 12 50   + 12 -25 do 72 80000 V L
7214N 360 24 50   + 12 -25 do 72 80000 V L
7218N 360 48 50   +   -25 do 72 80000 V L
SERIES6200N / 172 /Ex 51 [mm]
6212NM 350 12 50   +   -25 do 72 80000 V S
6224NM 350 24 50   + 12 -25 do 72 80000 V S
6224N 410 24 55   + 18 -25 do 72 75000 V S
6224NH 480 24 61   + 26 -25 do 72 65000 V S
6248NM 350 48 50   + 11,5 -25 do 72 80000 V S
6248N 410 48 55   + 17 -25 do 72 75000 V S
SERIES6200N / 172 /Ex 51 [mm] VARIOFAN

6224 NT 205 24 35   + 8,5 -10 do 72 77500 V S
410 55   18
6248 NT 205 48 35   + 8,5 -10 do 72 77500 V S
410 55   17
SERIES6200N / 172/Ex 51 [mm] TURBOFAN

6248NTD... 90 48 18   + 2 -25 do 60 70000 V L
600 64   50
SERIES6400 / 172/Ex 51 [mm]
6412M 350 12 52   + 12 -20 do 72 80000 V S

//

Méně
Přečtěte si více
Komentáře (0)
