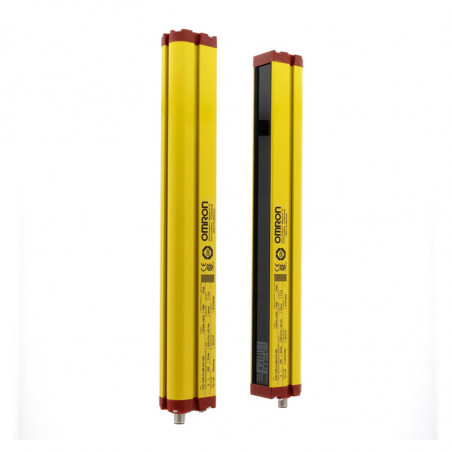

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Omron

Bezpečnostní bariéra pro ochranu prstů a rukou F3S-Tgr-Cl série

Bariera bezpieczeństwa do ochrony palców i rąk seria F3S-TGR-CL

Wielowiązkowe czujniki ochrony palców i rąk F3S-TGR-CL udostępniają zintegrowane funkcje kontroli zabezpieczeń, wybierane za pomocą wbudowanych zworek.

  • Kategoria 2 lub 4 zgodnie z normą EN61496-1
  • PL c lub PL e zgodnie z normą ISO13849
  • Podłączanie przewodów i montaż wspólne dla całej rodziny produktów
  • Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) oraz kodowania optycznego lub przewodowego
  • Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X oraz wbudowaną kontrolką mutingu.

Informacje dotyczące zamawiania

F3S-TGR-CL2_-K_(typ 2)

System Zasięg działania Zdolność wykrywania Oznaczenie
Zestaw funkcji podstawowych*1 Zestaw funkcji zaawansowanych*2
Aktywny/pasywny 0,5-12 m 500

F3S-TGR-CL2B-K2C-500

F3S-TGR-CL2A-K2C-500
0,5-8 m 400

F3S-TGR-CL2B-K3C-800

F3S-TGR-CL2A-K3C-800
0,5-7 m 300

F3S-TGR-CL2B-K4C-900

F3S-TGR-CL2A-K4C-900
400

F3S-TGR-CL2B-K4C-1200

F3S-TGR-CL2A-K4C-1200
Aktywny/aktywny 0,5-40 m 500

F3S-TGR-CL2B-K2-500

F3S-TGR-CL2A-K2-500
400

F3S-TGR-CL2B-K3-800

F3S-TGR-CL2A-K3-800
300

F3S-TGR-CL2B-K4-900

F3S-TGR-CL2A-K4-900
400

F3S-TGR-CL2B-K4-1200

F3S-TGR-CL2A-K4-1200
Aktywny/aktywny,
dalekiego zasięgu		 25-50 m 500

F3S-TGR-CL2B-K2-500-LD

F3S-TGR-CL2A-K2-500-LD
400

F3S-TGR-CL2B-K3-800-LD

F3S-TGR-CL2A-K3-800-LD
300

F3S-TGR-CL2B-K4-900-LD

F3S-TGR-CL2A-K4-900-LD
400

F3S-TGR-CL2B-K4-1200-LD

F3S-TGR-CL2A-K4-1200-LD

F3S-TGR-CL4_-K_ (typ 4)

System Zasięg działania Zdolność wykrywania Oznaczenie
Zestaw funkcji podstawowych*1 Zestaw funkcji zaawansowanych*2
Aktywny/pasywny 0,5-12 m 500

F3S-TGR-CL4B-K2C-500

F3S-TGR-CL4A-K2C-500
0,5-8 m 400

F3S-TGR-CL4B-K3C-800

F3S-TGR-CL4A-K3C-800
0,5-7 m 300

F3S-TGR-CL4B-K4C-900

F3S-TGR-CL4A-K4C-900
400

F3S-TGR-CL4B-K4C-1200

F3S-TGR-CL4A-K4C-1200
Aktywny/aktywny 0,5-40 m 500

F3S-TGR-CL4B-K2-500

F3S-TGR-CL4A-K2-500
400

F3S-TGR-CL4B-K3-800

F3S-TGR-CL4A-K3-800
300

F3S-TGR-CL4B-K4-900

F3S-TGR-CL4A-K4-900
400

F3S-TGR-CL4B-K4-1200

F3S-TGR-CL4A-K4-1200
Aktywny/aktywny,
dalekiego zasięgu		 25-50 m 500

F3S-TGR-CL4B-K2-500-LD

F3S-TGR-CL4A-K2-500-LD
400

F3S-TGR-CL4B-K3-800-LD

F3S-TGR-CL4A-K3-800-LD
300

F3S-TGR-CL4B-K4-900-LD

F3S-TGR-CL4A-K4-900-LD
400

F3S-TGR-CL4B-K4-1200-LD

F3S-TGR-CL4A-K4-1200-LD

*1 Zestaw funkcji podstawowych: ponowne uruchamianie ręczne/automatyczne, kodowanie
*2 Zestaw funkcji zaawansowanych: funkcje podstawowe + muting + wbudowana kontrolka mutingu + wstępne resetowanie

Bariery bezpieczeństwa

F3S-TGR-CL2_-K_(kategoria 2)

Zestaw funkcji Master/Slave Zasięg działania Zdolność wykrywania (rozdzielczość) Długość Oznaczenie
Podstawowy *1 Autonomiczny 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL2B-014-_
0,2-14 m 35 mm

F3S-TGR-CL2B-035-_
Zaawansowany*2 Autonomiczny 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_
Master 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL2A-014-_M
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_M
Slave 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_S
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_S
70 mm 300-2100 mm

F3S-TGR-CL2A-070-_S

F3S-TGR-CL4_ (kategoria 4)

Zestaw funkcji Master/Slave Zasięg działania Zdolność wykrywania Długość Oznaczenie
Podstawowy *1 Autonomiczny 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL4B-014-_
0,2-14 m 35 mm

F3S-TGR-CL4B-035-_
Zaawansowany*2 Autonomiczny 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_
Master *4 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL4A-014-_M
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_M
Slave*4 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_S
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_S
  70 mm 300-2100 mm

F3S-TGR-CL4A-070-_S

*1 Zestaw funkcji podstawowych:ponowne uruchamianie ręczne/automatyczne, kodowanie
*2 Zestaw funkcji zaawansowanych:funkcje podstawowe + muting + wbudowana kontrolka mutingu + wstępne resetowanie
*3 Dostępne długości (w mm):150, 300, 450, 600, 750, 900, 1050, 1200,1350, 1500, 1650, 1800, 1950, 2100, 2250 (2400 mm, tylko w przypaOKu wersji autonomicznych)
*4 System typu nadrzędny/podrzędny:w jego przypaOKu łączna długość nie może przekroczyć 2400 mm


Seria systemów typu nadrzędny-podrzędny F3S-TGR-CL-_-_M/S

  • System kaskadowy typu nadrzędny-podrzędny składa się z jednego segmentu nadrzędnego i jednego podrzędnego.
  • Długość całego pola chronionego może wahać się w granicach od 300 do 2400 mm.
  • Długość kabla połączeniowego między segmentem nadrzędnym a podrzędnym może wynosić maksymalnie 0,9 m. Możliwe zestawienia elementów nadrzędnych i podrzędnych podano w następuiacei tabeli:
  Modele podrzędne
Rozdzielczość 14 lub 35 mm Rozdzielczość 70 mm
150 300 450 600 750 900 1050 1200 1350 1500 1650 1800 1950 2150 2250 300 600 900 1200 1500 1800 2150
Modele nardzędne
(rozdzielczość 14 lub 35 mm)		 150 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
300 OK OK OK OK OK OK OK OK OK OK OK OK OK OK   OK OK OK OK OK OK OK
450 OK OK OK OK OK OK OK OK OK OK OK OK OK     OK OK OK OK OK OK
600 OK OK OK OK OK OK OK OK OK OK OK OK       OK OK OK OK OK OK
750 OK OK OK OK OK OK OK OK OK OK OK         OK OK OK OK OK
900 OK OK OK OK OK OK OK OK OK OK           OK OK OK OK OK
1050 OK OK OK OK OK OK OK OK OK             OK OK OK OK
1200 OK OK OK OK OK OK OK OK               OK OK OK OK
1350 OK OK OK OK OK OK OK                 OK OK OK
1500 OK OK OK OK OK OK                   OK OK OK
1650 OK OK OK OK OK                     OK OK
1800 OK OK OK OK                       OK OK
1950 OK OK OK                         OK
2100 OK OK                           OK
2250 OK

Akcesoria

Kable odbiornika (M12 8-stykowy, ekranowany, cienki)


Kształt Opis Uwaga Oznaczenie
Czujnik z 8-stykowym złączem M12 i wolnymi przewodami na końcu kabla, zewnętrzna warstwa ekranująca Kabel odbiornika, 2 m

Y92E-M12PURSH8S2M-L
Kabel odbiornika, 5 m

Y92E-M12PURSH8S5M-L
Kabel odbiornika, 10 m

Y92E-M12PURSH8S10M-L
Kabel odbiornika, 25 m

Y92E-M12PURSH8S25M-L

Kable nadajnika (M12 4-stykowe, ekranowane, cienkie)

Kształt Opis Uwaga Oznaczenie
Czujnik z 4-stykowym złączem M12 i wolnymi przewodami na końcu kabla, zewnętrzna warstwa ekranująca Kabel nadajnika, 2 m

Y92E-M12PURSH4S2M-L
Kabel nadajnika, 5 m

Y92E-M12PURSH4S5M-L
Kabel nadajnika, 10 m

Y92E-M12PURSH4S10M-L
Kabel nadajnika, 25 m

Y92E-M12PURSH4S25M-L

Uchwyty montażowe


Kształt Opis Uwaga Oznaczenie
Uchwyt montażowy Uchwyt montażowy (1 szt.), Śruby do montażu SLC (1 zestaw)

F39-TGR-SB-ST*1
Regulowany uchwyt Regulowany uchwyt (1 szt.) Śruby do montażu uchwytu (1 zestaw)

F39-TGR-ADJ

*1Liczba uchwytów dostarczanych w zestawie jest podana w tabeli wymiarów

Akcesoria do systemu typu nadrzędny-podrzędny


Kształt Opis Uwaga Oznaczenie
Kabel przedłużający z męskimi wtykami 8-stykowymi M12  na obu koricach, zewnętrzna warstwa ekranująca Kabel połączeniowy, długość 0,3 m

Y92E-M12MSM12MSPURSH80.3M-L
Kabel połączeniowy, długość 0,9 m

Y92E-M12MSM12MSPURSH80.9M-L (wchodzi w skład systemu podrzędnego)
Moduł ułatwiający pozycjonowanie -zaślepka krańcowa Służy do pozycjonowania -systemu podrzędnego

F39-TGR-CL-MSA
(wchodzi w skład systemu podrzędnego)

Laserowy moduł ułatwiający pozycjonowanie


Kształt Opis Uwaga Oznaczenie
Laserowy moduł ułatwiający pozycjonowanie Zasięg skanowania: <60 m Baterie: 1,5 V typu Micro/AAA (2 szt.) Laser klasy 2 (IEC 60825)

F39-TGR-CL-LLK

Dane techniczne

Bariery bezpieczeństwa


Model F3S-TGR-CL2_-0_ F3S-TGR-CL4_-0_
Typ czujnika Typ 2 Typ 4
Wysokość chroniona 500, 800, 900 lub 1200 mm
Zakres roboczy F3S-TGR-CL -K 0,5-20 m lub 20-40 m (wybór za pomocą zworki)
F3S-TGR-CL_-K_-_-LD 25-50 m
F3S-TGR-CL_-K2C-500 0,5-12 m
F3S-TGR-CL_-K3C-800 0,5-8 m
F3S-TGR-CL_-K4C-_ 0,5-7 m
Odległość między wiązkami F3S-TGR-CL -K2 -500: 2 wiązki, 500 mm
F3S-TGR-CL_-K3_-800: 3 wiązki, 400 mm
F3S-TGR-CL_-K4_-900: 4 wiązki, 300 mm
F3S-TGR-CL_-K4_-1200: 4 wiązki, 400 mm
Efektywny kąt szczeliny (EAA) W zakresie ±5° W zakresie ±2,5°
w przypadku nadajnika i odbiornika przy odstępie wykrywania wynoszącym co najmniej 3 m, zgodnie z normą IEC  61496-2
Źródło światła Diody podczerwone LED (880 nm), rozpraszanie energii <3 mW, klasa 1 zgodnie z normą EN60825-1
Napięcie zasilania 24 VDC ±20%, zgodnie z normą EN 60204-1, z możliwością pokrycia spadku napięcia przez minimum 20 ms
OSSD 2 wyjścia tranzystorowe PNP, prąd obciążenia maks. 2 x 250 mA
Funkcje testujące Autotest (po włączeniu zasilania i podczas pracy)
Funkcje związane z bezpieczeństwem Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) orazsynchronizacji optycznej lub przewodowej  Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X (wybór mutingu ograniczonego czasowo lub nieograniczonego za pomocą zworki) oraz z wbudowaną kontrolką mutingu (tylko w przypadku innych systemów niż typu nadrzędny-podrzędny)
Czas odpowiedzi „ON" do „OFF": Maksimum: 13 ms
Temperatura otoczenia Eksploatacja: od -10 do +55°C, przechowywanie: od -25 do +70°C (bez oblodzenia ani kondensacji)
Wilgotność otoczenia 95% bez kondensacji
Stopień ochrony IP 65 (IEC 60529)
Materiały Obudowa: aluminium pomalowane na żółto, RAL 1018
Szczelina przednia: akryl, lexan
Czerwona zaślepka krańcowa: PA6 (modele autonomiczne),
Przezroczysta zaślepka krańcowa: PC (zaawansowane modele autonomiczne),
Uszczelnienie: EPDM
Uchwyt montażowy: stal walcowana na zimno
Przeznaczone do systemów sterowania związanych z bezpieczeństwem PLc (ISO 13849-1) PLe (ISO 13849-1)
Kategoria Kategoria 2 Kategoria 4
PFHd 2,5 x 10-9
Odstęp czasu testu odporności co 20 lat

Dane techniczne:

Czujnik bezpieczeństwa do ochrony palców i rąk
Model F3S-TGR-CL2_-0_ F3S -TGR-CL4_-0_
Typ czujnika Typ 2 Typ 4
Wysokość chroniona 150-2400 mm
Zakres roboczy (do wyboru: krótki lub długi) F3S-TGR-CL_-014: 0,2-3 m lub 3-6 m (wybór za pomocą zworki) F3S-TGR-CL_-035: 0,2-7 m lub 7-14 m (wybór za pomocą zworki) F3S-TGR-CL_-070: 0,2-7 m lub 7-14 m (wybór za pomocą zworki)
Zdolność wykrywania F3S-TGR-CL_-014: średnica obiektów nieprzezroczystych 14 mm F3S-TGR-CL_-035: średnica obiektów nieprzezroczystych 35 mm F3S-TGR-CL_-070: średnica obiektów nieprzezroczystych 70 mm
Efektywny kąt szczeliny (EAA) W zakresie ±5° W zakresie ±2,5°
w przypadku nadajnika i odbiornika przy odstępie wykrywania wynoszącym co najmniej 3 m, zgodnie z normą IEC 61496-2
Źródło światła Diody podczerwone LED (880 nm), rozpraszanie energii <3 mW, klasa 1 zgodnie z normą EN60825-1
Napięcie zasilania 24 VDC ±20%, zgodnie z normą EN 60204-1, z możliwością pokrycia spadku napięcia przez minimum 20 ms
OSSD 2 wyjścia tranzystorowe PNP, prąd obciążenia maks. 2 x 250 mA
Praca szeregowa Liczba połączeń: Jedna nadrzędna i jedna podrzędna fotoelektryczna kurtyna bezpieczeństwa Łączna liczba wiązek: <336 Maksymalna długość kabla połączeniowego: 900 mm
Funkcje testujące Autotest (po włączeniu zasilania i podczas pracy)
Funkcje związane z bezpieczeństwem Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) orazsynchronizacji optycznej lub przewodowej  Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X (muting ograniczony czasowo), wygaszaniem, funkcją sterowania hamulcem pojedynczym lub podwójnym oraz z wbudowaną kontrolką mutingu (tylko w przypadku innych systemów niż typu nadrzędny-podrzędny)
Czas odpowiedzi „ON" do„OFF": 14-103 ms
Temperatura otoczeniaEksploatacja: od -10 do +55°C, przechowywanie: od -25 do +70°C (bez oblodzenia ani kondensacji)
Wilgotność otoczenia 95% bez kondensacji
Stopień ochrony IP 65 (IEC 60529)
Materiały Obudowa: aluminium pomalowane na żółto, RAL 1018
Szczelina przednia: akryl, lexan
Czerwona zaślepka krańcowa: PA6 (modele autonomiczne)
Przezroczysta zaślepka krańcowa: PC (zaawansowane modele autonomiczne) odlew aluminiowy (modele typu nadrzędny-podrzędny)
Uszczelnienie: EPDM
Uchwyt montażowy: stal walcowana na zimno
Przeznaczone do systemów sterowania związanych z bezpieczeństwem PLc (ISO 13849-1) PLe (ISO 13849-1)
Kategoria Kategoria 2 Kategoria 4
PFHd 2,5 x 10-9
Odstęp czasu testu odporności co 20 lat

F3S-TGR-CL i GSB-301-D w wersji z ręcznym resetowaniem

Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

Bariera bezpieczeństwa do ochrony palców i rąk seria F3S-TGR-CL

Wielowiązkowe czujniki ochrony palców i rąk F3S-TGR-CL udostępniają zintegrowane funkcje kontroli zabezpieczeń, wybierane za pomocą wbudowanych zworek.

  • Kategoria 2 lub 4 zgodnie z normą EN61496-1
  • PL c lub PL e zgodnie z normą ISO13849
  • Podłączanie przewodów i montaż wspólne dla całej rodziny produktów
  • Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) oraz kodowania optycznego lub przewodowego
  • Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X oraz wbudowaną kontrolką mutingu.

Informacje dotyczące zamawiania

F3S-TGR-CL2_-K_(typ 2)

System Zasięg działania Zdolność wykrywania Oznaczenie
Zestaw funkcji podstawowych*1 Zestaw funkcji zaawansowanych*2
Aktywny/pasywny 0,5-12 m 500

F3S-TGR-CL2B-K2C-500

F3S-TGR-CL2A-K2C-500
0,5-8 m 400

F3S-TGR-CL2B-K3C-800

F3S-TGR-CL2A-K3C-800
0,5-7 m 300

F3S-TGR-CL2B-K4C-900

F3S-TGR-CL2A-K4C-900
400

F3S-TGR-CL2B-K4C-1200

F3S-TGR-CL2A-K4C-1200
Aktywny/aktywny 0,5-40 m 500

F3S-TGR-CL2B-K2-500

F3S-TGR-CL2A-K2-500
400

F3S-TGR-CL2B-K3-800

F3S-TGR-CL2A-K3-800
300

F3S-TGR-CL2B-K4-900

F3S-TGR-CL2A-K4-900
400

F3S-TGR-CL2B-K4-1200

F3S-TGR-CL2A-K4-1200
Aktywny/aktywny,
dalekiego zasięgu		 25-50 m 500

F3S-TGR-CL2B-K2-500-LD

F3S-TGR-CL2A-K2-500-LD
400

F3S-TGR-CL2B-K3-800-LD

F3S-TGR-CL2A-K3-800-LD
300

F3S-TGR-CL2B-K4-900-LD

F3S-TGR-CL2A-K4-900-LD
400

F3S-TGR-CL2B-K4-1200-LD

F3S-TGR-CL2A-K4-1200-LD

F3S-TGR-CL4_-K_ (typ 4)

System Zasięg działania Zdolność wykrywania Oznaczenie
Zestaw funkcji podstawowych*1 Zestaw funkcji zaawansowanych*2
Aktywny/pasywny 0,5-12 m 500

F3S-TGR-CL4B-K2C-500

F3S-TGR-CL4A-K2C-500
0,5-8 m 400

F3S-TGR-CL4B-K3C-800

F3S-TGR-CL4A-K3C-800
0,5-7 m 300

F3S-TGR-CL4B-K4C-900

F3S-TGR-CL4A-K4C-900
400

F3S-TGR-CL4B-K4C-1200

F3S-TGR-CL4A-K4C-1200
Aktywny/aktywny 0,5-40 m 500

F3S-TGR-CL4B-K2-500

F3S-TGR-CL4A-K2-500
400

F3S-TGR-CL4B-K3-800

F3S-TGR-CL4A-K3-800
300

F3S-TGR-CL4B-K4-900

F3S-TGR-CL4A-K4-900
400

F3S-TGR-CL4B-K4-1200

F3S-TGR-CL4A-K4-1200
Aktywny/aktywny,
dalekiego zasięgu		 25-50 m 500

F3S-TGR-CL4B-K2-500-LD

F3S-TGR-CL4A-K2-500-LD
400

F3S-TGR-CL4B-K3-800-LD

F3S-TGR-CL4A-K3-800-LD
300

F3S-TGR-CL4B-K4-900-LD

F3S-TGR-CL4A-K4-900-LD
400

F3S-TGR-CL4B-K4-1200-LD

F3S-TGR-CL4A-K4-1200-LD

*1 Zestaw funkcji podstawowych: ponowne uruchamianie ręczne/automatyczne, kodowanie
*2 Zestaw funkcji zaawansowanych: funkcje podstawowe + muting + wbudowana kontrolka mutingu + wstępne resetowanie

Bariery bezpieczeństwa

F3S-TGR-CL2_-K_(kategoria 2)

Zestaw funkcji Master/Slave Zasięg działania Zdolność wykrywania (rozdzielczość) Długość Oznaczenie
Podstawowy *1 Autonomiczny 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL2B-014-_
0,2-14 m 35 mm

F3S-TGR-CL2B-035-_
Zaawansowany*2 Autonomiczny 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_
Master 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL2A-014-_M
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_M
Slave 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_S
0,2-14 m 35 mm

F3S-TGR-CL2A-035-_S
70 mm 300-2100 mm

F3S-TGR-CL2A-070-_S

F3S-TGR-CL4_ (kategoria 4)

Zestaw funkcji Master/Slave Zasięg działania Zdolność wykrywania Długość Oznaczenie
Podstawowy *1 Autonomiczny 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL4B-014-_
0,2-14 m 35 mm

F3S-TGR-CL4B-035-_
Zaawansowany*2 Autonomiczny 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_
Master *4 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL4A-014-_M
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_M
Slave*4 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_S
0,2-14 m 35 mm

F3S-TGR-CL4A-035-_S
  70 mm 300-2100 mm

F3S-TGR-CL4A-070-_S

*1 Zestaw funkcji podstawowych:ponowne uruchamianie ręczne/automatyczne, kodowanie
*2 Zestaw funkcji zaawansowanych:funkcje podstawowe + muting + wbudowana kontrolka mutingu + wstępne resetowanie
*3 Dostępne długości (w mm):150, 300, 450, 600, 750, 900, 1050, 1200,1350, 1500, 1650, 1800, 1950, 2100, 2250 (2400 mm, tylko w przypaOKu wersji autonomicznych)
*4 System typu nadrzędny/podrzędny:w jego przypaOKu łączna długość nie może przekroczyć 2400 mm


Seria systemów typu nadrzędny-podrzędny F3S-TGR-CL-_-_M/S

  • System kaskadowy typu nadrzędny-podrzędny składa się z jednego segmentu nadrzędnego i jednego podrzędnego.
  • Długość całego pola chronionego może wahać się w granicach od 300 do 2400 mm.
  • Długość kabla połączeniowego między segmentem nadrzędnym a podrzędnym może wynosić maksymalnie 0,9 m. Możliwe zestawienia elementów nadrzędnych i podrzędnych podano w następuiacei tabeli:
  Modele podrzędne
Rozdzielczość 14 lub 35 mm Rozdzielczość 70 mm
150 300 450 600 750 900 1050 1200 1350 1500 1650 1800 1950 2150 2250 300 600 900 1200 1500 1800 2150
Modele nardzędne
(rozdzielczość 14 lub 35 mm)		 150 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
300 OK OK OK OK OK OK OK OK OK OK OK OK OK OK   OK OK OK OK OK OK OK
450 OK OK OK OK OK OK OK OK OK OK OK OK OK     OK OK OK OK OK OK
600 OK OK OK OK OK OK OK OK OK OK OK OK       OK OK OK OK OK OK
750 OK OK OK OK OK OK OK OK OK OK OK         OK OK OK OK OK
900 OK OK OK OK OK OK OK OK OK OK           OK OK OK OK OK
1050 OK OK OK OK OK OK OK OK OK             OK OK OK OK
1200 OK OK OK OK OK OK OK OK               OK OK OK OK
1350 OK OK OK OK OK OK OK                 OK OK OK
1500 OK OK OK OK OK OK                   OK OK OK
1650 OK OK OK OK OK                     OK OK
1800 OK OK OK OK                       OK OK
1950 OK OK OK                         OK
2100 OK OK                           OK
2250 OK

Akcesoria

Kable odbiornika (M12 8-stykowy, ekranowany, cienki)


Kształt Opis Uwaga Oznaczenie
Czujnik z 8-stykowym złączem M12 i wolnymi przewodami na końcu kabla, zewnętrzna warstwa ekranująca Kabel odbiornika, 2 m

Y92E-M12PURSH8S2M-L
Kabel odbiornika, 5 m

Y92E-M12PURSH8S5M-L
Kabel odbiornika, 10 m

Y92E-M12PURSH8S10M-L
Kabel odbiornika, 25 m

Y92E-M12PURSH8S25M-L

Kable nadajnika (M12 4-stykowe, ekranowane, cienkie)

Kształt Opis Uwaga Oznaczenie
Czujnik z 4-stykowym złączem M12 i wolnymi przewodami na końcu kabla, zewnętrzna warstwa ekranująca Kabel nadajnika, 2 m

Y92E-M12PURSH4S2M-L
Kabel nadajnika, 5 m

Y92E-M12PURSH4S5M-L
Kabel nadajnika, 10 m

Y92E-M12PURSH4S10M-L
Kabel nadajnika, 25 m

Y92E-M12PURSH4S25M-L

Uchwyty montażowe


Kształt Opis Uwaga Oznaczenie
Uchwyt montażowy Uchwyt montażowy (1 szt.), Śruby do montażu SLC (1 zestaw)

F39-TGR-SB-ST*1
Regulowany uchwyt Regulowany uchwyt (1 szt.) Śruby do montażu uchwytu (1 zestaw)

F39-TGR-ADJ

*1Liczba uchwytów dostarczanych w zestawie jest podana w tabeli wymiarów

Akcesoria do systemu typu nadrzędny-podrzędny


Kształt Opis Uwaga Oznaczenie
Kabel przedłużający z męskimi wtykami 8-stykowymi M12  na obu koricach, zewnętrzna warstwa ekranująca Kabel połączeniowy, długość 0,3 m

Y92E-M12MSM12MSPURSH80.3M-L
Kabel połączeniowy, długość 0,9 m

Y92E-M12MSM12MSPURSH80.9M-L (wchodzi w skład systemu podrzędnego)
Moduł ułatwiający pozycjonowanie -zaślepka krańcowa Służy do pozycjonowania -systemu podrzędnego

F39-TGR-CL-MSA
(wchodzi w skład systemu podrzędnego)

Laserowy moduł ułatwiający pozycjonowanie


Kształt Opis Uwaga Oznaczenie
Laserowy moduł ułatwiający pozycjonowanie Zasięg skanowania: <60 m Baterie: 1,5 V typu Micro/AAA (2 szt.) Laser klasy 2 (IEC 60825)

F39-TGR-CL-LLK

Dane techniczne

Bariery bezpieczeństwa


Model F3S-TGR-CL2_-0_ F3S-TGR-CL4_-0_
Typ czujnika Typ 2 Typ 4
Wysokość chroniona 500, 800, 900 lub 1200 mm
Zakres roboczy F3S-TGR-CL -K 0,5-20 m lub 20-40 m (wybór za pomocą zworki)
F3S-TGR-CL_-K_-_-LD 25-50 m
F3S-TGR-CL_-K2C-500 0,5-12 m
F3S-TGR-CL_-K3C-800 0,5-8 m
F3S-TGR-CL_-K4C-_ 0,5-7 m
Odległość między wiązkami F3S-TGR-CL -K2 -500: 2 wiązki, 500 mm
F3S-TGR-CL_-K3_-800: 3 wiązki, 400 mm
F3S-TGR-CL_-K4_-900: 4 wiązki, 300 mm
F3S-TGR-CL_-K4_-1200: 4 wiązki, 400 mm
Efektywny kąt szczeliny (EAA) W zakresie ±5° W zakresie ±2,5°
w przypadku nadajnika i odbiornika przy odstępie wykrywania wynoszącym co najmniej 3 m, zgodnie z normą IEC  61496-2
Źródło światła Diody podczerwone LED (880 nm), rozpraszanie energii <3 mW, klasa 1 zgodnie z normą EN60825-1
Napięcie zasilania 24 VDC ±20%, zgodnie z normą EN 60204-1, z możliwością pokrycia spadku napięcia przez minimum 20 ms
OSSD 2 wyjścia tranzystorowe PNP, prąd obciążenia maks. 2 x 250 mA
Funkcje testujące Autotest (po włączeniu zasilania i podczas pracy)
Funkcje związane z bezpieczeństwem Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) orazsynchronizacji optycznej lub przewodowej  Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X (wybór mutingu ograniczonego czasowo lub nieograniczonego za pomocą zworki) oraz z wbudowaną kontrolką mutingu (tylko w przypadku innych systemów niż typu nadrzędny-podrzędny)
Czas odpowiedzi „ON" do „OFF": Maksimum: 13 ms
Temperatura otoczenia Eksploatacja: od -10 do +55°C, przechowywanie: od -25 do +70°C (bez oblodzenia ani kondensacji)
Wilgotność otoczenia 95% bez kondensacji
Stopień ochrony IP 65 (IEC 60529)
Materiały Obudowa: aluminium pomalowane na żółto, RAL 1018
Szczelina przednia: akryl, lexan
Czerwona zaślepka krańcowa: PA6 (modele autonomiczne),
Przezroczysta zaślepka krańcowa: PC (zaawansowane modele autonomiczne),
Uszczelnienie: EPDM
Uchwyt montażowy: stal walcowana na zimno
Przeznaczone do systemów sterowania związanych z bezpieczeństwem PLc (ISO 13849-1) PLe (ISO 13849-1)
Kategoria Kategoria 2 Kategoria 4
PFHd 2,5 x 10-9
Odstęp czasu testu odporności co 20 lat

Dane techniczne:

Czujnik bezpieczeństwa do ochrony palców i rąk
Model F3S-TGR-CL2_-0_ F3S -TGR-CL4_-0_
Typ czujnika Typ 2 Typ 4
Wysokość chroniona 150-2400 mm
Zakres roboczy (do wyboru: krótki lub długi) F3S-TGR-CL_-014: 0,2-3 m lub 3-6 m (wybór za pomocą zworki) F3S-TGR-CL_-035: 0,2-7 m lub 7-14 m (wybór za pomocą zworki) F3S-TGR-CL_-070: 0,2-7 m lub 7-14 m (wybór za pomocą zworki)
Zdolność wykrywania F3S-TGR-CL_-014: średnica obiektów nieprzezroczystych 14 mm F3S-TGR-CL_-035: średnica obiektów nieprzezroczystych 35 mm F3S-TGR-CL_-070: średnica obiektów nieprzezroczystych 70 mm
Efektywny kąt szczeliny (EAA) W zakresie ±5° W zakresie ±2,5°
w przypadku nadajnika i odbiornika przy odstępie wykrywania wynoszącym co najmniej 3 m, zgodnie z normą IEC 61496-2
Źródło światła Diody podczerwone LED (880 nm), rozpraszanie energii <3 mW, klasa 1 zgodnie z normą EN60825-1
Napięcie zasilania 24 VDC ±20%, zgodnie z normą EN 60204-1, z możliwością pokrycia spadku napięcia przez minimum 20 ms
OSSD 2 wyjścia tranzystorowe PNP, prąd obciążenia maks. 2 x 250 mA
Praca szeregowa Liczba połączeń: Jedna nadrzędna i jedna podrzędna fotoelektryczna kurtyna bezpieczeństwa Łączna liczba wiązek: <336 Maksymalna długość kabla połączeniowego: 900 mm
Funkcje testujące Autotest (po włączeniu zasilania i podczas pracy)
Funkcje związane z bezpieczeństwem Wszystkie modele zawierają zworki do konfiguracji zewnętrznego monitorowania urządzeń, funkcji ryglowania, zasięgu (krótki lub długi) orazsynchronizacji optycznej lub przewodowej  Zaawansowane modele z funkcją wstępnego resetowania, funkcją mutingu T, L lub X (muting ograniczony czasowo), wygaszaniem, funkcją sterowania hamulcem pojedynczym lub podwójnym oraz z wbudowaną kontrolką mutingu (tylko w przypadku innych systemów niż typu nadrzędny-podrzędny)
Czas odpowiedzi „ON" do„OFF": 14-103 ms
Temperatura otoczeniaEksploatacja: od -10 do +55°C, przechowywanie: od -25 do +70°C (bez oblodzenia ani kondensacji)
Wilgotność otoczenia 95% bez kondensacji
Stopień ochrony IP 65 (IEC 60529)
Materiały Obudowa: aluminium pomalowane na żółto, RAL 1018
Szczelina przednia: akryl, lexan
Czerwona zaślepka krańcowa: PA6 (modele autonomiczne)
Przezroczysta zaślepka krańcowa: PC (zaawansowane modele autonomiczne) odlew aluminiowy (modele typu nadrzędny-podrzędny)
Uszczelnienie: EPDM
Uchwyt montażowy: stal walcowana na zimno
Przeznaczone do systemów sterowania związanych z bezpieczeństwem PLc (ISO 13849-1) PLe (ISO 13849-1)
Kategoria Kategoria 2 Kategoria 4
PFHd 2,5 x 10-9
Odstęp czasu testu odporności co 20 lat

F3S-TGR-CL i GSB-301-D w wersji z ręcznym resetowaniem

Méně
Přečtěte si více

Související články

Bezpieczeństwo w zakładach produkcyjnych Bezpieczeństwo w zakładach produkcyjnych
Publikováno v: Znalostní báze, Články
10-05-2021
Szerokorozumiane bezpieczeństwo w zakładzie pracy to najistotniejszy przedmiot zainteresowania każdego przedsiębiorstwa.
Read more
Komentáře (0)
