Výrobce: EATON Bussmann

Britská norma

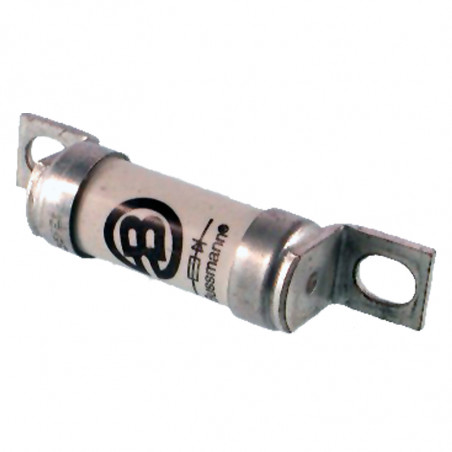

Fast fuses British standard- BS 88

Table 240 VAC/150VDC 6-900A breaking capacity 200kARMS


Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 120V
[A2s]		 I2t
@ 240V
[A2s]		 Power loss
[W]		 Catalogue number Ilość
w kartonie		 Package weight
[kg]		 Casing
LCT 6 2 6 9 1 6LCT 20 0,11
10 3,8 12 22 2,5 10LCT 20 0,11
12 7 22 32 2,5 12LCT 20 0,11
16 20 50 100 2,5 16LCT 20 0,11
20 25 80 160 4 20LCT 20 0,11
LET 25 18 120 250 4 25LET 10 0,31
32 32 200 450 5 32LET 10 0,31
35 50 320 600 5 35LET 10 0,31
50 100 500 1400 7 50LET 10 0,31
63 180 1100 2200 9 63LET 10 0,31
80 300 1900 3800 10 80LET 10 0,31
100 600 3800 7500 10 100LET 10 0,31
125 600 3800 7500 16 125LET 10 0,31
160 1100 7000 16000 20 160LET 10 0,31
180 1600 12000 29000 21 180LET 10 0,31
LMT 160 1100 7000 16000 17 160LMT 1 0,18
200 1500 10000 20000 28 200LMT 1 0,18
250 3200 20000 40000 28 250LMT 1 0,18
315 6000 35000 75000 35 315LMT 1 0,18
355 8000 50000 100000 35 355LMT 1 0,18
400 14000 70000 160000 40 400LMT 1 0,18
450 18000 100000 220000 42 450LMT 1 0,18
LMMT 400 6000 35000 80000 60 400LMMT 1 0,37
500 14000 80000 170000 64 500LMMT 1 0,37
630 24000 150000 300000 75 630LMMT 1 0,37
710 32000 200000 460000 77 710LMMT 1 0,37
800 52000 300000 600000 82 800LMMT 1 0,37
900 75000 400000 800000 97 900LMMT 1 0,37

Caution
Fuses 7LET, 10LET, 12LET, 16LET also available

Table. 690VAC/500VDC 6-700A . breaking capacity 200 kARMS


Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 120V
[A2s]		 I2t
@ 240V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Casing
CT 6 1,8 8,5 12 2 6CT 20 0,16
10 7 30 48 3 10CT 20 0,16
12 10 40 65 3 12CT 20 0,16
16 16 66 110 7 16CT 20 0,16
20 32 150 220 7 20CT 20 0,16
ET 25 25 150 250 7 25ET 10 0,42
32 32 190 350 11 32ET 10 0,42
35 52 310 500 11 35ET 10 0,42
40 103 600 900 9 40ET 10 0,42
45 103 680 1100 11 45ET 10 0,42
56 135 950 1500 14 56ET 10 0,42
63 171 1200 2000 16 63ET 10 0,42
80 360 2500 4000 18 80ET 10 0,42
FE 35 33 130 200 9 35FE 10 0,42
40 52 180 300 9 40FE 10 0,42
45 76 270 450 11 45FE 10 0,42
50 103 380 600 11 50FE 10 0,42
63 135 480 750 12 63FE 10 0,42
71 210 600 950 17 71FE 10 0,42
80 250 900 1500 20 80FE 10 0,42
90 360 1300 2100 20 90FE 10 0,42
100 470 1800 2800 23 100FE 10 0,42
EET 90 490 3000 4500 19 90EET 5 0,45
110 600 4000 65000 27 110EET 5 0,45
140 1050 7000 1200 35 140EET 5 0,45
160 1500 10000 17000 39 160EET 5 0,45
FEE 100 400 1600 2400 24 100FEE 5 0,45
120 540 1900 3100 32 120FEE 5 0,45
140 850 2500 3800 36 140FEE 5 0,45
160 1000 3700 5700 46 160FEE 5 0,45
180 1400 5300 8400 46 180FFE 5 0,45
200 1900 7100 11400 52 200FEE 5 0,45
FM 180 1400 7500 13500 40 180FM 1 0,24
200 2600 10500 18500 40 200FM 1 0,24
225 3700 14500 26500 44 225FM 1 0,24
250 5200 20500 37500 48 250FM 1 0,24
280 7000 30500 55000 48 280FM 1 0,24
315 10000 40000 77000 55 315FM 1 0,24
350 15000 60000 105000 55 350FM 1 0,24
MT * 160 2400 1500 25000 26 160MT 1 0,26
180 3800 25000 38000 26 180MT 1 0,26
200 6000 40000 58000 27 200MT 1 0,26
250 11500 80000 110000 32 250MT 1 0,26
280 16500 100000 150000 35 280MT 1 0,26
315 19000 125000 180000 42 315MT 1 0,26
355 22000 160000 200000 51 355MT 1 0,26
FMM 400 10000 40000 72500 85 400FMM 1 0,45
450 15000 60000 105000 90 450FMM 1 0,45
500 20000 82000 150000 100 500FMM 1 0,45
550 30000 120000 215000 100 550FMM 1 0,45
630 45000 180000 310000 100 630FMM 1 0,45
700 60000 245000 420000 120 700FMM 1 0,45
MMT * 180 1650 12000 18000 42 180MMT 1 0,47
200 2200 16000 23000 42 200MMT 1 0,47
225 3700 26000 40000 42 225MMT 1 0,47
280 6600 47000 70000 47 280MMT 1 0,47
315 8600 62000 91000 51 315MMT 1 0,47
355 13500 97000 140000 54 355MMT 1 0,47
400 21000 150000 200000 60 400MMT 1 0,47
450 30000 220000 320000 75 450MMT 1 0,47
500 42000 300000 450000 64 500MMT 1 0,47
560 60000 430000 640000 64 560MMT 1 0,47
630 68500 500000 720000 86 630MMT 1 0,47
710 78000 600000 850000 105 710MMT 1 0,47

Accessories for fuses in British standard

Signal fuses

Type Type of signal fuse with clipper
ET EC600
EET EC600
FE EC600
FEE EC600
LET EC250
FM MC600
FMM MC600
LMT MC250
LMMT MC250
Type Length A
[mm]		 Nominal voltage
[V]
TI 250 37,6 250
TI 500 47,5 500
TI 600 55,7 600
TI 700 61,8 700
TI 1100 98,4 1100
TI 1500 120,8 1500
TI 2000 147,5 2000
TI 2500 198,3 2500

Micro relays Type  MAI oraz MBI Dimensions [mm]
Nominal current
AC 50/60Hz, 250VRMS, resistant load 4A
AC 50/60Hz, 127VRMS, resistant load 6A
DC 110VDC resistant load 0,7A
DC 30VDC resistant load 2A


Caution
Maximum operating voltage – 1000VRMS

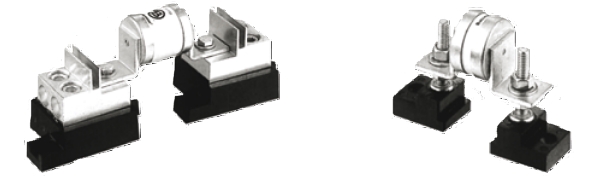

Fuse basis
Type Screw height Screw diameter
C5268-1 1" 5/16"
C5268-2 1,75" 5/16"
C5268-3 0,75" 5/16"
C5268-4 1" 1/4"
C5268-5 1,75" 1/4"

Caution
Dimensions in inches – 1”=25,4 mm
Universal fuse basis

Type max operating voltage
[V]		 Max current
[A]
1BS 101 600 100
1BS 102 600 400
1BS 103 600 400
1BS 104 600 600
