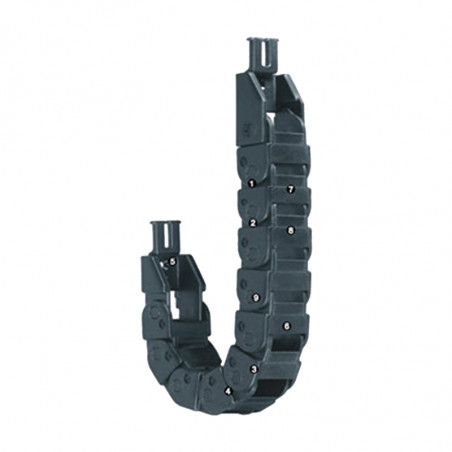

Kabelová vodítka Série 08
  • Kabelová vodítka Série 08

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Igus

Kabelová vodítka Série 08

Features:
  • Mounting bracket with strain relief option
  • Light and cost-effective
  • Dirt-repellent exterior
  • Small pitch for smooth running
  • One-piece design, non snap-open
  • High torsional rigidity

E2 micro Series 08 Dimensions


Names Width Bi
[mm]		 Width Ba
[mm]		 Bending radius R
[mm]
08.10.025.0 10 18,2 25
08.10.028.0 10 18,2 28
08.10.038.0 10 18,2 38
08.10.048.0 10 18,2 48
08.16.028.0 16 24,2 28
08.16.038.0 16 24,2 38
08.16.048.0 16 24,2 48
08.20.028.0 20 28,2 28
08.20.038.0 20 28,2 38
08.20.048.0 20 28,2 48
08.30.028.0 30 38,2 28
08.30.038.0 30 38,2 38
08.30.048.0 30 38,2 48
08.40.028.0 40 48,2 28
08.40.038.0 40 48,2 38
08.40.048.0 40 48,2 48
08.50.028.0 50 58,2 28
08.50.038.0 50 58,2 38
08.50.048.0 50 58,2 48

Accessories

080...1(PZ) 080...2(PZ)
E2 micro Series 08 080...1(PZ) Moving end with bore (outer link)
080...1(PZ)
E2 micro Series 08
080...2(PZ)
Fixed end with pin (inner link)
080.06.12 080.20.12: center bores only
080.30.12 080.50.12: all bores



Series Part No.
full set with
tiewrap plates		 Part No. full
set without
tiewrap plates		 Number
of teeth		 Dim. A
[mm]		 Dim.
B [mm]
08.10 080.10.12 PZ 080.10.12  1 - 18,2
08.16 080.10.12 PZ 080.10.12  2 - 24,2
08.20 080.20.12 PZ 080.20.12  2 - 28,2
08.30 080.30.12 PZ 080.30.12  3 22 38,2
08.40 080.40.12 PZ 080.40.12  4 32 48,2
08.50 080.50.12 PZ 080.50.12  5 42 58,2
