Barevný senzor E3x-DACLR Series
  • Barevný senzor E3x-DACLR Series

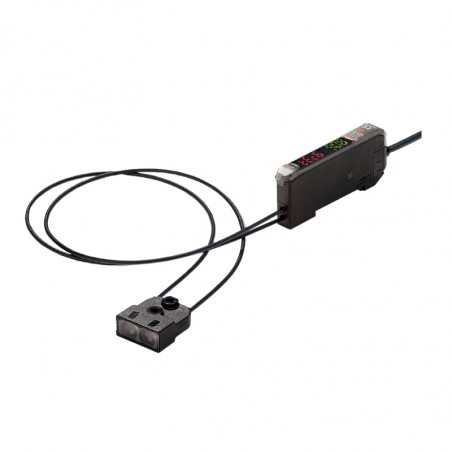

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Omron

Barevný senzor E3x-DACLR Series

Kolorowy czujnik seria E3X-DACLR

E3X-DACLR to niezawodny i prosty w obsłudze system weryfikacji kolorów. Można zidentyfikować aż cztery kolory. Oddzielny wzmacniacz można zainstalować w łatwo dostępnym miejscu, natomiast niewielka głowica zmieści się tam, gdzie przestrzeń jest ograniczona.
  • Prosty w obsłudze system weryfikacji od 1 do 4 kolorów.
  • Możliwość zdalnego uczenia
  • Niewielka głowica, którą można z łatwością zamontować w miejscu o ograniczonej przestrzeni
  • Biała dioda LED i tryby wykrywania wielostronnego zapewniają niezawodną pracę nawet w trudnych aplikacjach


Iinformacje dotyczące zamawiania

Typ Wyjście Regulacja tolerancji Sposób połączenia Oznaczenie PNP *1
Wykrywanie jednego koloru Wykrycie koloru - wyjście cyfrowe - Uczenie się (dobra próbka) z automatyczną tolerancją 4-stykowe elastyczne złącze M8 (z kablem PCV o długości 30 cm)*2 E3X-DACLRX1P-M3J 0,3M
Wykrywanie od 1 do 4 kolorów Wykrycie koloru - wyjście cyfrowe (z przełączaniem banków) - 2-punktowe uczenie się (dobra i zła próbka) Kabel PCV 2 m E3X-DACLRX4P 2M

*1 Oferowane są modele NPN. Należy skontaktować się z przedstawicielem firmy DACPOL.
*2 W ofercie są też modele wyposażone w kabel PCV o długości 2 m lub złącze elastyczne M12. Należy skontaktować się z przedstawicielem firmy DACPOL.

Specyfikacja (wzmacnaicz i głowica detekcyjna)

Model Wykrywanie jednego koloru Wykrywanie od 1 do 4 kolorów
Źródło światła (długość fali) Biała dioda LED (420-700 nm)
Liczba zarejestrowanych oznakowań 1 1 do 4 (2 banki po 2 kolory każdy, możliwość przełączania z zewnętrznego źródła)
Napięcie zasilania 12-24 VDC ±10%, pulsacja (p-p): maks. 10%
Obwody zabezpieczające Zabezpieczenie przed odwróceniem polaryzacji, przed zwarciem na wyjściu, przed wzajemnymi interferencjami, przed odwróceniem wyjścia
Temperatura otoczenia Eksploatacja od -25°C do 55°C (wzmacniacz)        od -40°C do 70°C (głowica detekcyjna)
Składowanie od -30°C do 70°C (wzmacniacz), (bez oblodzenia ani kondensacji) od -40°C do 70°C (głowica detekcyjna)
Czas odpowiedzi Tryb bardzo wysokiej
szybkości Tryb standardowy		 Eksploatacja/resetowanie: 60 ps
Eksploatacja/resetowanie: 1 ms		 Eksploatacja/resetowanie: 120 ps
Eksploatacja/resetowanie: 2 ms
Funkcje Tryb pracy Załączenie (ON) dla zgodności (ON dla koloru takiego samego jak kolor zarejestrowany) lub ON dla rozbieżności (ON dla koloru innego niż zarejestrowany)
Funkcja przekaźnika
czasowego		 Typ przekaźnika czasowego: przekaźnik opóźniający wyłączenie (OFF-Delay), przekaźnik opóźniający włączenie (ON-Delay) lub załączenie czasowe Nastawa czasu przekaźnika czasowego: 1ms-5 s (zmienny)
Zdalne sterowanie - Uczenie jednopunktowe, uczenie z elementem roboczym lub bez niego, zerowanie i OFF dla emisji światła
Stopień ochrony IEC 60529 IP50 (z założoną pokrywą ochronną)
