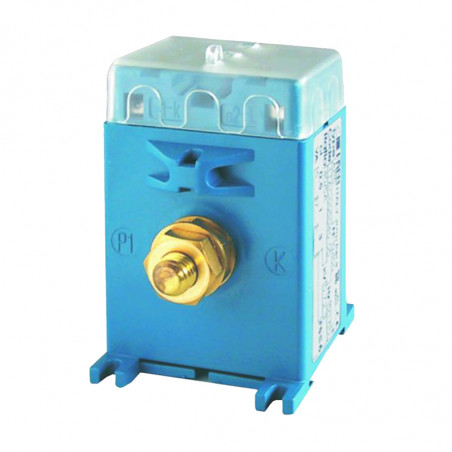

TAC005 Proudový transformátor s primárním vinutí
  • TAC005 Proudový transformátor s primárním vinutí

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: FRER

TAC005 Proudový transformátor s primárním vinutí

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <2W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE

Integrated secondary terminals 6mm2


SECONDARY 5A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
5/5 A 5 7

TAC005005X05

10/5 A 5 7

TAC005010X05

15/5 A 5 7

TAC005015X05

20/5 A 5 7

TAC005020X05

25/5 A 5 7

TAC005025X05

30/5 A 5 7

TAC005030X05

40/5 A 5 7

TAC005040X05

50/5 A 5 7

TAC005050X05

60/5 A 5 7

TAC005060X05

80/5 A 5 7

TAC005080X05

100/5 A 5 7

TAC005100X05

SECONDARY 1A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
5/1 A 5 7

TAC005005X01

10/1 A 5 7

TAC005010X01

15/1 A 5 7

TAC005015X01

20/1 A 5 7

TAC005020X01

25/1 A 5 7

TAC005025X01

30/1 A 5 7

TAC005030X01

40/1 A 5 7

TAC005040X01

50/1 A 5 7

TAC005050X01

60/1 A 5 7

TAC005060X01

80/1 A 5 7

TAC005080X01

100/1 A 5 7

TAC005100X01



Dimensions

Przekładnik prądowy TAC005 z uzwojeniem pierwotnym wymiar Przekładnik prądowy TAC005 z uzwojeniem pierwotnym wymiar
