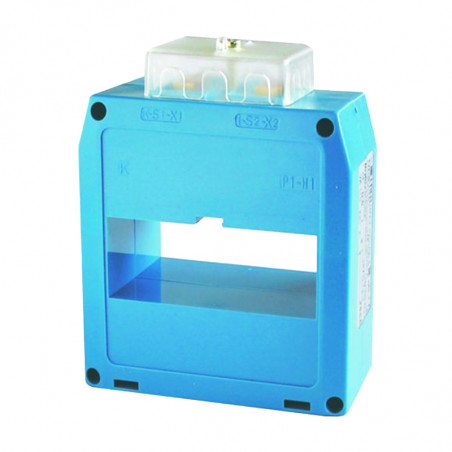

TRAT081 Proudový transformátor pro kolejnici 81x31mm
  • TRAT081 Proudový transformátor pro kolejnici 81x31mm

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: FRER

TRAT081 Proudový transformátor pro kolejnici 81x31mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <22W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE


SECONDARY 5A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/5 A 5 10

TAT081400X05
500/5 A 5 10

TAT081500X05
600/5 A 8 15

TAT081600X05
800/5 A 10 20

TAT081800X05
1000/5 A 15 30

TAT0811K0X05
1200/5 A 20 40

TAT0811K2X05
1500/5 A 20 40

TAT0811K5X05
2000/5 A 30 50

TAT0812K0X05
2500/5 A 40 60

TAT0812K5X05

SECONDARY 1A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/1 A 5 10

TAT081400X01
500/1 A 5 10

TAT081500X01
600/1 A 8 15

TAT081600X01
800/1 A 10 20

TAT081800X01
1000/1 A 15 30

TAT0811K0X01
1200/1 A 20 40

TAT0811K2X01
1500/1 A 20 40

TAT0811K5X01
2000/1 A 30 50

TAT0812K0X01
2500/1 A 40 60

TAT0812K5X01

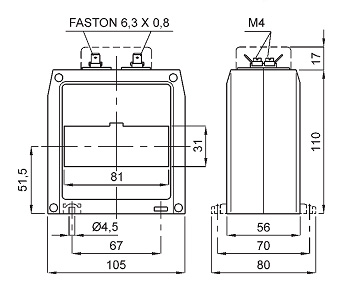

Dimensions

Przekładnik prądowy TAT081 na szynę 81x31mm wymiary
