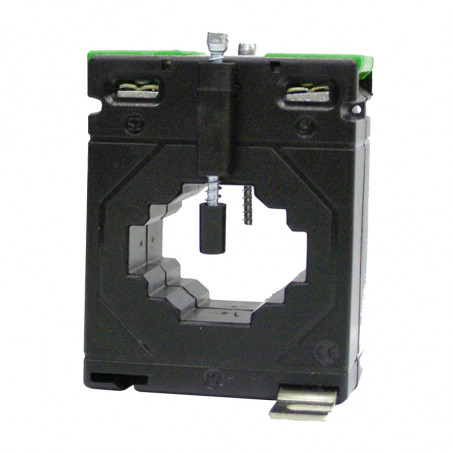

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LUMEL

LCTB transformátory s otvorem kolejnice nebo kabelem


LCTB 45

Properties

  Type


LCTB 45/21 (40)
Hole diameter Ø 20 mm
Busbar 20 x 10 mm
Depth 40 mm
Width 45 mm
Primary current 50 A...400 A
Secondary current 1 A,  5 A
Accuracy class 0,5; 1
LCTB 45ce_LCTB 45


Specifications

Transformer type

LCTB 45/21 (40)
Accuracy class 0,5 1
Primary current Transformer power
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA

ORDER

You must give: transformer type / primary current / secondary current / power/ accuracy class
Order example:LCTB 45/21 (40) 100/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 45/21 (40)

LCTB 45/21 (40)

LCTB 50

Properties

  Type


LCTB 50/21 (30)

LCTB 50/30 (30)

LCTB 50/21 (50)

LCTB 50/30 (50)
Hole diameter  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Busbar 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Depth 31 mm 31 mm 51 mm 51 mm
Width 50 mm 50 mm 50 mm 50 mm
Primary current 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,5; 1 0,5; 1 0,5; 1 0,5; 1
LCTB 50ce_LCTB 50

Specifications


Transformer type

LCTB 50/21 (30)

LCTB 50/30 (30)
Accuracy class 0,5 1 0,5 1
Primary current Transformer power
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 50/21 (50) 100/5A, 5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 50/21 (30)

LCTB 50/30 (30)
LCTB 50/21 (30) LCTB 50/30 (30)

Specifications

Transformer type LCTB 50/21 (50) LCTB 50/30 (50)
Accuracy class 0,5 1 0,5 1
Primary current Transformer power
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 50/21 (50) 100/5A, 5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB50/21 (50)

LCTB 50/30 (50)
LCTB50/21 (50) LCTB 50/30 (50)

LCTB 62

Properties

  Type


LCTB  62/20 (40)

LCT B 62/30 (40)

LCT B 62/30 (50)

LCT B 62/40 (40)
Hole diameter - Ø 30 mm Ø 30 mm Ø 31 mm
Busbar 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm

30x10 mm,
2x25x10 mm

 40x10 mm,
2x30x10 mm
Depth 40 mm 40 mm 50 mm 40 mm
Width 62 mm 62 mm 62 mm 62 mm
Primary current 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1
LCTB 62ce_LCTB 62

Specifications

Transformer type

LCTB 62/20 (40)

LCTB 62/30 (40)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 62/40 (40) 100/5A, 1VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 62/20 (40)

LCTB 62/30 (40)
LCTB 62/20 (40) LCTB 62/30 (40)

Specifications:

Transformer type LCTB 62/30 (50) LCTB 62/40 (40)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 62/40 (40) 100/5A, 1VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 62/30 (50)

LCTB 62/40 (40)
LCTB 62/30 (50) LCTB 62/40 (40)

LCTB74

Properties

  Type


LCT B 74/20 (45)

LCT B 74/30 (45)

LCT B 74/40 (45)

LCT B 74/50 (45)
Hole diameter Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Busbar 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Depth 45 mm 45 mm 45 mm 45 mm
Width 74 mm 74 mm 74 mm 74 mm
Prąd pierwotny 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1
LCTB74ce_LCTB74

Specifications

Transformer type LCTB 74/20 (45) LCTB 74/30 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 74/20 (45)

LCTB 74/30 (45)
LCTB 74/20 (45) LCTB 74/30 (45)

Transformer type LCTB 74/40 (45) LCTB 74/50 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 74/40 (45)

LCTB 74/50 (45)
LCTB 74/40 (45) LCTB 74/50 (45)

LCTB 86

Properties

  Type


LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB  86/60 (45)
Hole diameter Ø 36 mm  Ø 46 mm Ø 51 mm
Busbar 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Depth 45 mm 45 mm 45 mm
Width 86 mm 86 mm 86 mm
Primary current 50 A...1000 A 100 A...1250 A 100 A...1600 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 86ce_LCTB 86

Specifications

Transformer type LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 86/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB 86/60 (45)
LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)

LCTB 100

Properties

  Type


LCTB 100/100V (45)

LCTB 100/130V (45)
Busbar 41 x 103 mm 38 x 128 mm
Depth 45 mm 45 mm
Width 100 mm 100 mm
Primary current 400 A...2500 A 400 A...3200 A
Secondary current 1 A, 5 A 1 A, 5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1
LCTB 100ce_LCTB 100

Specifications

Transformer type LCTB 100/100V (45) LCTB 100/130V (45)
Accuracy class 0,2S 0,2 0,5 1 0,2 0,5 1
Primary current Transformer power
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 100/130V (45) 400/5A, 2.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 100/100V (45)

LCTB 100/130V (45)
LCTB 100/100V (45) LCTB 100/130V (45)

LCTB 104

Properties

  Type
  LCTB 104/60 (45) LCTB 104/80 (45)
Hole diameter Ø 54 mm  Ø 65 mm
Busbar 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Depth 45 mm 45 mm
Width 104 mm 104 mm
Primary current 100 A...1600 A 200 A...2000 A
Secondary current 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 104ce_LCTB 104

Specifications

Transformer type LCTB 104/60 (45) LCTB 104/80 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 104/60 (45)

LCTB 104/80 (45)
LCTB 104/60 (45) LCTB 104/80 (45)

LCTB 140

Properties

  Type


LCTB 140/80 (45)

LCTB 140/100H (45)

LCTB 140/100V (45)

LCTB 140/130V (45)
Hole diameter Ø 72 mm  Ø 86 mm Ø 86 mm -
Busbar 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Depth 45 mm 45 mm 51 mm 45 mm
Width 140 mm 140 mm 140 mm 140 mm
Primary current 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 140ce_LCTB 140

Specifications

Transformer type

LCTB 140/80 (45)

LCTB 140/100H (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Transformer power
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 140/80 (45)

LCTB 140/100H (45)
LCTB 140/80 (45) LCTB 140/100H (45)

Specifications

Transformer type

LCTB 140/100V (45)

LCTB 140/130V (45)
Accuracy class 0,2S 0,2 0,5 1 0,2 0,5 1
Primary current Transformer power
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 140/100V (45)

LCTB 140/130V (45)
LCTB 140/100V (45) LCTB 140/130V (45)

LCTB 225

Properties

  Type


LCTB 225/125 (50)

LCTB 225/167 (50)
Busbar 123 x 92 mm 166 x 65 mm
Depth 50 mm 50 mm
Width 225 mm 225 mm
Primary current 600 A...6000 A 1000 A...7500 A
Secondary current 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 225ce_LCTB 225

Specifications

Transformer type

LCTB 225/125 (50)

LCTB 225/167 (50)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 225/125 (50) 600/5A, 10VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 225/125 (50)

LCTB 225/167 (50)
LCTB 225/125 (50) LCTB 225/167 (50)


Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen


LCTB 45

Properties

  Type


LCTB 45/21 (40)
Hole diameter Ø 20 mm
Busbar 20 x 10 mm
Depth 40 mm
Width 45 mm
Primary current 50 A...400 A
Secondary current 1 A,  5 A
Accuracy class 0,5; 1
LCTB 45ce_LCTB 45


Specifications

Transformer type

LCTB 45/21 (40)
Accuracy class 0,5 1
Primary current Transformer power
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA

ORDER

You must give: transformer type / primary current / secondary current / power/ accuracy class
Order example:LCTB 45/21 (40) 100/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 45/21 (40)

LCTB 45/21 (40)

LCTB 50

Properties

  Type


LCTB 50/21 (30)

LCTB 50/30 (30)

LCTB 50/21 (50)

LCTB 50/30 (50)
Hole diameter  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Busbar 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Depth 31 mm 31 mm 51 mm 51 mm
Width 50 mm 50 mm 50 mm 50 mm
Primary current 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,5; 1 0,5; 1 0,5; 1 0,5; 1
LCTB 50ce_LCTB 50

Specifications


Transformer type

LCTB 50/21 (30)

LCTB 50/30 (30)
Accuracy class 0,5 1 0,5 1
Primary current Transformer power
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 50/21 (50) 100/5A, 5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 50/21 (30)

LCTB 50/30 (30)
LCTB 50/21 (30) LCTB 50/30 (30)

Specifications

Transformer type LCTB 50/21 (50) LCTB 50/30 (50)
Accuracy class 0,5 1 0,5 1
Primary current Transformer power
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 50/21 (50) 100/5A, 5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB50/21 (50)

LCTB 50/30 (50)
LCTB50/21 (50) LCTB 50/30 (50)

LCTB 62

Properties

  Type


LCTB  62/20 (40)

LCT B 62/30 (40)

LCT B 62/30 (50)

LCT B 62/40 (40)
Hole diameter - Ø 30 mm Ø 30 mm Ø 31 mm
Busbar 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm

30x10 mm,
2x25x10 mm

 40x10 mm,
2x30x10 mm
Depth 40 mm 40 mm 50 mm 40 mm
Width 62 mm 62 mm 62 mm 62 mm
Primary current 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1
LCTB 62ce_LCTB 62

Specifications

Transformer type

LCTB 62/20 (40)

LCTB 62/30 (40)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 62/40 (40) 100/5A, 1VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 62/20 (40)

LCTB 62/30 (40)
LCTB 62/20 (40) LCTB 62/30 (40)

Specifications:

Transformer type LCTB 62/30 (50) LCTB 62/40 (40)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 62/40 (40) 100/5A, 1VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 62/30 (50)

LCTB 62/40 (40)
LCTB 62/30 (50) LCTB 62/40 (40)

LCTB74

Properties

  Type


LCT B 74/20 (45)

LCT B 74/30 (45)

LCT B 74/40 (45)

LCT B 74/50 (45)
Hole diameter Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Busbar 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Depth 45 mm 45 mm 45 mm 45 mm
Width 74 mm 74 mm 74 mm 74 mm
Prąd pierwotny 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1
LCTB74ce_LCTB74

Specifications

Transformer type LCTB 74/20 (45) LCTB 74/30 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 74/20 (45)

LCTB 74/30 (45)
LCTB 74/20 (45) LCTB 74/30 (45)

Transformer type LCTB 74/40 (45) LCTB 74/50 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 74/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 74/40 (45)

LCTB 74/50 (45)
LCTB 74/40 (45) LCTB 74/50 (45)

LCTB 86

Properties

  Type


LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB  86/60 (45)
Hole diameter Ø 36 mm  Ø 46 mm Ø 51 mm
Busbar 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Depth 45 mm 45 mm 45 mm
Width 86 mm 86 mm 86 mm
Primary current 50 A...1000 A 100 A...1250 A 100 A...1600 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 86ce_LCTB 86

Specifications

Transformer type LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 86/50 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB 86/60 (45)
LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)

LCTB 100

Properties

  Type


LCTB 100/100V (45)

LCTB 100/130V (45)
Busbar 41 x 103 mm 38 x 128 mm
Depth 45 mm 45 mm
Width 100 mm 100 mm
Primary current 400 A...2500 A 400 A...3200 A
Secondary current 1 A, 5 A 1 A, 5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1
LCTB 100ce_LCTB 100

Specifications

Transformer type LCTB 100/100V (45) LCTB 100/130V (45)
Accuracy class 0,2S 0,2 0,5 1 0,2 0,5 1
Primary current Transformer power
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 100/130V (45) 400/5A, 2.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 100/100V (45)

LCTB 100/130V (45)
LCTB 100/100V (45) LCTB 100/130V (45)

LCTB 104

Properties

  Type
  LCTB 104/60 (45) LCTB 104/80 (45)
Hole diameter Ø 54 mm  Ø 65 mm
Busbar 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Depth 45 mm 45 mm
Width 104 mm 104 mm
Primary current 100 A...1600 A 200 A...2000 A
Secondary current 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 104ce_LCTB 104

Specifications

Transformer type LCTB 104/60 (45) LCTB 104/80 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 104/60 (45)

LCTB 104/80 (45)
LCTB 104/60 (45) LCTB 104/80 (45)

LCTB 140

Properties

  Type


LCTB 140/80 (45)

LCTB 140/100H (45)

LCTB 140/100V (45)

LCTB 140/130V (45)
Hole diameter Ø 72 mm  Ø 86 mm Ø 86 mm -
Busbar 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Depth 45 mm 45 mm 51 mm 45 mm
Width 140 mm 140 mm 140 mm 140 mm
Primary current 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Secondary current 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 140ce_LCTB 140

Specifications

Transformer type

LCTB 140/80 (45)

LCTB 140/100H (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Transformer power
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 140/80 (45)

LCTB 140/100H (45)
LCTB 140/80 (45) LCTB 140/100H (45)

Specifications

Transformer type

LCTB 140/100V (45)

LCTB 140/130V (45)
Accuracy class 0,2S 0,2 0,5 1 0,2 0,5 1
Primary current Transformer power
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 140/100H (45) 200/5A, 3.75VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 140/100V (45)

LCTB 140/130V (45)
LCTB 140/100V (45) LCTB 140/130V (45)

LCTB 225

Properties

  Type


LCTB 225/125 (50)

LCTB 225/167 (50)
Busbar 123 x 92 mm 166 x 65 mm
Depth 50 mm 50 mm
Width 225 mm 225 mm
Primary current 600 A...6000 A 1000 A...7500 A
Secondary current 1 A,  5 A 1 A,  5 A
Accuracy class 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 225ce_LCTB 225

Specifications

Transformer type

LCTB 225/125 (50)

LCTB 225/167 (50)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 225/125 (50) 600/5A, 10VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 225/125 (50)

LCTB 225/167 (50)
LCTB 225/125 (50) LCTB 225/167 (50)


Méně
Přečtěte si více
Komentáře (0)
