Výrobce: OPTICAL FILTERS

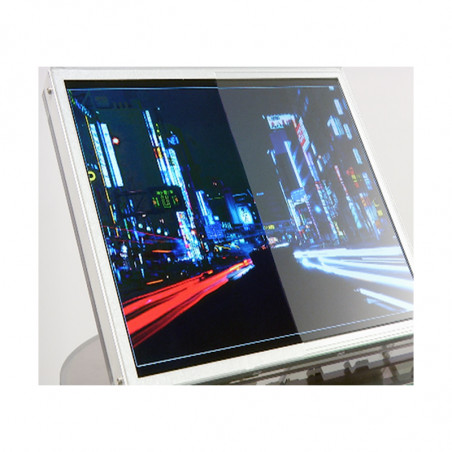

Emiclare mikromesh fólie

8.2 FOLIA EMICLARE MICROMESH

Opis:
EmiClare MicroMesh jest najnowszym produktem, w którym zastosowano technologię siatki ekranującej drukowanej na powierzchni filtru. EmiClare MicroMesh oferuje transmisję światła na bardzo wysokim poziomie oraz bardzo dobre właściwości ekranujące, co nie było w pełni osiągalne w filtrach ITO, ponadto znajduje swoje zastosowanie w wyświetlaczach o różnych rozmiarach i rozdzielczościach. Technologia drukowania cienkich przewodzących linii bezpośrednio na powierzchni filtru , co w połączeniu z możliwością dostosowania EmiClare MicroMesh do wymagań każdego wyświetlacza sprawia, iż jest to najlepsze rozwiązanie na rynku.

Specyfikacja produktu
Linia o rozmiarze 300 μm (85opi) ma idealny rozmiar przy zastosowaniu w wyświetlaczach elektronicznych . Ulepszony EmiClare MicroMesh oferuje korzyści przy ekranowaniu poprzez ograniczenie wystapienia efektu Moire’a oraz zastosowanie bardzo cienkich linii nie ogranicza przepływu światła, co skutkuje transmisją promieni świetlnych na bardzo wysokim poziomie.





OPTYCZNE WŁAŚCIWOŚCI EMICLARE MICROMESH
  FOLIA PET bez kleju Jednostronna laminacja z szybą AR Pełna laminacja z szybą AR
Transmisja światła dziennego 85,00% 86,50% 89,00%
Odbicie światła rozproszonego@30° 0,60% 0,60% 0,25%
Odbicie promieni swietlnych@30° 7,80% 4,60% 0,60%


Wyświetlacz z zastosowanym EmiClare MicroMesh, będzie jaśniejszy i bardziej czytelny w każdych możliwych warunkach. Nawiązując do rosnącej transmisji światła, zastosowano czarne, matowe wykończenie krawędzi, co powoduje redukcję światła rozproszonego oraz podnosi widoczność podczas intensywnego działania światła słonecznego.



Struktura:
W wyniku precyzyjnego procesu drukowania siatki przewodzącej na powierzchni materiału w celu uzyskania folii MicroMesh, otrzymujemy produkt o dużej powierzchni. W celu uzyskania w pełni przejrzystego filtru materiał jest podwójnie laminowany.



  EmiClare MicroMesh
Maksymalny rozmiar formatu 810 x 1240 mm +/- 1 mm
Obszar optyczny 794 x 1224 mm +/- 1 mm
Standardowy kąt pochylenia 36° +/-1°
Grubość 100 μm +/- 10 μm
Opcja z PSA (z klejem) 125 μm +/- 15 μm
Reyzstancja powierychni ≤ 0.5 Ω / sq


ME-MM2-55, maksymalny format o wymiarach: 1240 x 810 mm, bez kleju
ME-MM2-55-PSA, maksymalny format o wymiarach: 1240 x 810 mm, z klejem (PSA)

EMICLARE II - SIGMA (PC)

Opis:
EmiClare SIGMA to technologia ekranowania szyb EMI, zaprojektowanych dla uzyskania optymalnej wydajności optycznej przy zachowaniu wysokiej skuteczności ekranowania EMI.
Sigma (PC) - jest standardowym oknem w pełni laminowanym z poliwęglanu EmiClare, które oferuje ekonomiczne rozwiązanie z krótkim czasem dostawy. Przednia powierzchnia jest AG (antyolśnieniowa) lub jako przezroczysta twarda powłoka, tył to powierzchnia utwardzana. Jest dostępny w arkuszach lub jako wykończone okna zakończone srebrną szyną/kontaktem (bus barem).
Solo (szyba) – jest to starsza technologia z użyciem tkanej siatki. Wszystkie nowe projektu przy użyciu szyby wykonywane są w technologii Micromesh.

Właściwości podłoża SIGMA:
  • Poliwęglan klasy optycznej.
  • Wysoka odporność na uderzenia.
  • Klasa palności UL94 HB.
  • Wysoka przejrzystość bez olśnienia lub twarda powłoka bezbarwna, błyszczące wykończenie powierzchni czołowej.
  • Twarda powłoka z połyskiem.
  • Odporność chemiczna zgodnie z DIN 42 115.
  • Odporność na zarysowanie 3H ołówkiem.


WŁAŚCIWOŚCI OPTYCZNE
Siatka EmiClare zapewnia większą jasność/transmisję światła.



Skuteczność ekranowania:



WYKOŃCZENIE/KONKAT/BUS BAR
Okna EmiClare Sigma są obrabiane na maszynie CNC do zamierzonego rozmiaru ze schodkowym lub kwadratowym profilem krawędziowym. Napylone srebro przy wykończeniu okien, może być użyte do zakończeniu o kształcie “L” lub “C”, co redukuje o 5-10db ekranowanie w porównaniu z bezpośrednim kontaktem z siatką.
Rozmiar arkusza:
500 x 660 mm (nominalna powierzchnia użytkowa).
Standardowa grubość:
1.5, 2.0, 2.5, 3.0 i 4.0 mm (+/- 0.2 mm)

Rzeczywiste transmisje światła w pełni laminowanego okno dla fal o długości 500-550 nm to:
  • 65-68% antyolśnieniowa wykończenie powierzchni czołowej
  • 66-70% przezroczyste wykończenie po obu stronach
