IGBT moduly rychle - série NFH
  • IGBT moduly rychle - série NFH

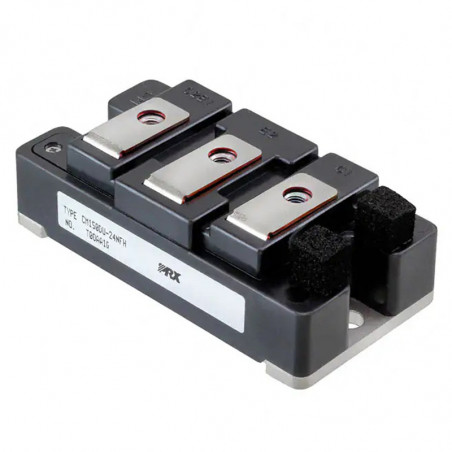

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Mitsubishi

Rychlé IGBT moduly - série NFH

Technické údaje

  • velmi malé ztráty vypnutí díky použití struktury CSTBT s kontrolou doby života nosičů,
  • optimalizováno pro frekvenci 50kHz tvrdého spínání
  • vynikající charakteristika pro "měkké připojení",
  • nízká indukčnost spojů.

Elektrické údaje

TypMaximální hodnotaPouzdro
Vces
[A]
lc
[A]
Pc
[W]
600V
CM100DUS-12F600100350NFH3
CM150DUS-12F600150520NFH3
CM200DU-12NFH600200590NFH3
CM300DU-12NFH600300780NFH1
CM400DU-12NFH600400960NFH1
1200V
CM100DU-24NFH1200100560NFH3
CM150DU-24NFH1200150650NFH3
CM200DU-24NFH1200200830NFH1
CM300DU-24NFH12003001130NFH1
CM400DU-24NFH12004001040NFH2
CM600DU-24NFH12006001550NFH2

Poznámka:
Moduly této série jsou dostupné v polomostkovém uspořádání.

Pouzdro NFH1
MODUŁY IGBT SZYBKIE - SERIA NFH obudowa CM300DU-12NFH, CM400DU-12NFH, CM200DU-24NFH, CM300DU-24NFH
Pouzdro NFH2
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM400DU-24NFH, CM600DU-24NFH
Pouzdro NFH3
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM100DUS-12F, CM150DUS-12F, CM200DU-12NFH, CM100DU-24NFH, CM150DU-24NFH
