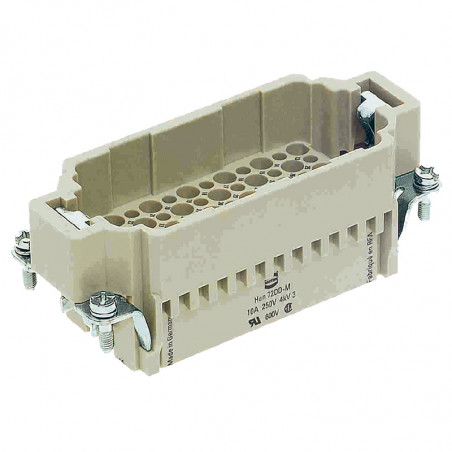

Han Dd Cartridges
  • Han Dd Cartridges

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: HARTING Technology Group

Han Dd Cartridges

Inserts Han DD

Number of contacts24 + 42 + 72 + 108 +
Power supply Crimp terminal Crimp terminal Crimp terminal Crimp terminal

Electrical data acc. to EN 61 984
UL/CSA		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V
Wire gauge 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Identification of contacts 1-24 1-42 1-72 1-108
Male insert (M) 09 16 024 3001 09 16 042 3001 09 16 072 3001 09 16 108 3001
Female insert (F) 09 16 024 3101 09 16 042 3101 09 16 072 3101 09 16 108 3101

Number of contacts144 + 216+
Power supply Crimp terminal Crimp terminal

Electrical data acc. to EN 61 984
UL/CSA		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V
Wire gauge 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Identification of contacts 1-72 73-144 1-108 109-216
Male insert (M) 09 16 072 3001 09 16 072 3011 09 16 108 3001 09 16 108 3011
Female insert (F) 09 16 072 3101 09 16 072 3111 09 16 108 3101 09 16 108 3111
