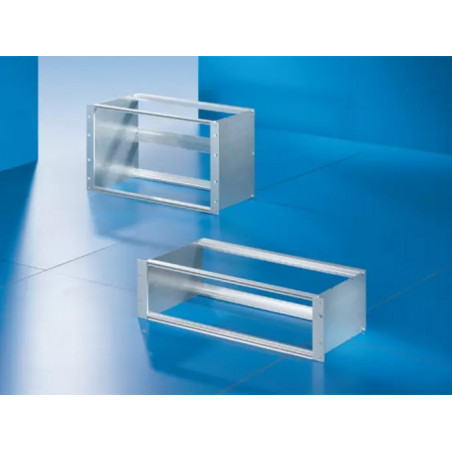

Subrack Heipac Easy.
  • Subrack Heipac Easy.

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: HEITEC AG

Subrack Heipac Easy.

Subrack Heipac Snadný - ekonomický, pevný 19 "bydlení.


Aplikace Subrack Heipac Snadné

Systém určený pro standardní aplikace a aplikace vyžadující vysokou pevnost zátěže. Doporučeno, pokud potřebujete snadnou a rychlou montáž. Určeno pro typické PCB nebo plug-in jednotky do hloubky 400 mm.


Technické vlastnosti. Subrack Heipac Snadné

  • Systém regálového bydlení v souladu s IEC 60 297-3
  • Dostupná výška: 3U a 6U
  • Podporovaná hloubka PCB: 160 mm, 220 mm, 280 mm, 340 mm, 400 mm
  • Snadná a rychlá montáž v důsledku pre-zkroucených šroubů podél bočních panelů
  • Snadný odnímatelný horní kryt
  • Horizontální kolejnice obsahující dvojité zkroucené kontakty
  • Vyrobeno z jednoznačného hliníku
  • 60 mm montážní lišty pro připojení horizontálních kolejnic
  • Zadní horizontální kolejnice připojené k kontaktním povrchu pouzdra
  • Zadní část pouzdra připraveného pro montáž zadních panelů nebo konektorů
  • Samostatné příruby 19 "

Základní výhody Subrack Heipac Snadné

  • Snadná a rychlá montáž v důsledku pre-zkroucených šroubů podél bočních panelů
  • Snadný odnímatelný horní kryt
  • Horizontální kolejnice připojené k kontaktním povrchu skříně (bez možnosti použití izolačních pásů)
  • Dvojité šroubové kontakty poskytují vysokou stabilitu také při vysokých zatíženích

Číslo produktu Výška (on) Šířka (te) Hloubka bočního panelu Max. Hloubka pcb Jak připojit elektroniku
3634100. 3 U. 84 HP. 175 mm 160 mm zadní panel
3634150. 3 U. 84 HP. 175 mm 160 mm konektor
3634110. 3 U. 84 HP. 235 mm 220 mm zadní panel
3634160. 3 U. 84 HP. 235 mm 220 mm konektor
3634120. 3 U. 84 HP. 295 mm 280 mm zadní panel
3634170. 3 U. 84 HP. 295 mm 280 mm konektor
3634130. 3 U. 84 HP. 355 mm 340 mm zadní panel
3634140. 3 U. 84 HP. 415 mm 400 mm zadní panel
3634180. 6 U. 84 HP. 175 mm 160 mm zadní panel
3634230. 6 U. 84 HP. 175 mm 160 mm konektor
3634190. 6 U. 84 HP. 235 mm 220 mm zadní panel
3634240. 6 U. 84 HP. 235 mm 220 mm konektor
3634200. 6 U. 84 HP. 295 mm 280 mm zadní panel
3634250. 6 U. 84 HP. 295 mm 280 mm konektor
3634210. 6 U. 84 HP. 355 mm 340 mm zadní panel
3634220. 6 U. 84 HP. 415 mm 400 mm zadní panel
