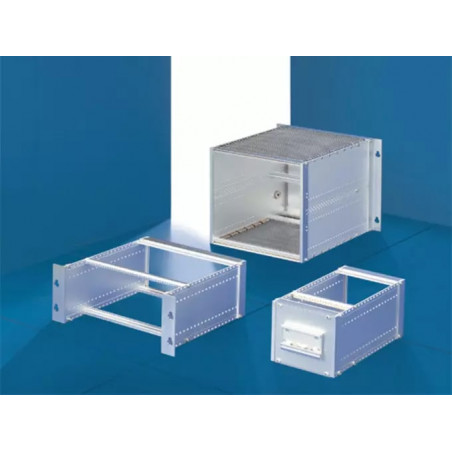

Subrack HeiPac Vario Compact
  • Subrack HeiPac Vario Compact

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: HEITEC AG

Subrack HeiPac Vario Compact

Heipac Vario Compact 3 U, 6 U - Určeno pro montážní desky na válcových kolejnicích.


Aplikace Subrack Heipac Compact

Systém byl typicky navržen uvnitř skříně stojanu. Sestava může probíhat jak na válcových kolejnicích, tak na montážní desce. Přizpůsoben pro montáž standardních PCB a plug-in jednotek.


Technické vlastnosti Subrack Heipac Compact

  • Systém založený na Subrack Key Heipac Vario. Základní komponenty (Horizontální kolejnice) z kompaktní rodiny Heipac Vario jsou částečně kompatibilní s Heipac Vario.
  • Subrack 19 "(482,6 mm) podle DIN 41 494, část 5 / IEC 60 297-3
  • Dostupná výška 3U a 6U
  • Boční panely z hliníku, chrom
  • Pro dlaždice s hloubkou až 160 mm
  • Zadní sestava přizpůsobená zadním panelům
  • Dostupné montážní šířky: 21 a 42 hp

Základní výhody Subrack Heipac Compact

  • Přímé montáž na montážní desce nebo válcové kolejnice
  • Různý výstup kabelu shora / dole v EMC verzi
  • Boční panely s 10 mm kolejnicemi pro diverzifikované montáže
  • Přizpůsoben pro montáž zadních panelů
  • Volitelně ve verzi s ochranou EMC

Číslo produktu Výška (on) Šířka (te) Hloubka bočního panelu Max. Hloubka pcb Jak připojit elektroniku Montážní metoda
3687669. 3 U. 21 HP. 225 mm 160 mm zadní panel montážní panel
3687667. 3 U. 21 HP. 225 mm 160 mm zadní panel Górna Rail.
3687670. 3 U. 21 HP. 285 mm 220 mm zadní panel montážní panel
3687668. 3 U. 21 HP. 285 mm 220 mm zadní panel Górna Rail.
3687673. 3 U. 42 HP. 225 mm 160 mm zadní panel montážní panel
3687671. 3 U. 42 HP. 225 mm 160 mm zadní panel Górna Rail.
3687674. 3 U. 42 HP. 285 mm 220 mm zadní panel montážní panel
3687672. 3 U. 42 HP. 285 mm 220 mm zadní panel Górna Rail.
3687680. 6 U. 42 HP. 225 mm 160 mm zadní panel montážní panel
3687681. 6 U. 42 HP. 285 mm 220 mm zadní panel montážní panel
3687684. 3 U. 21 HP. 225 mm 160 mm zadní panel montážní panel
3687682. 3 U. 21 HP. 225 mm 160 mm zadní panel Górna Rail.
3687685. 3 U. 21 HP. 285 mm 220 mm zadní panel montážní panel
3687683. 3 U. 21 HP. 285 mm 220 mm zadní panel Górna Rail.
3687688. 3 U. 42 HP. 225 mm 160 mm zadní panel montážní panel
3687686. 3 U. 42 HP. 225 mm 160 mm zadní panel Górna Rail.
3687687. 3 U. 42 HP. 285 mm 220 mm zadní panel Górna Rail.
3687690. 6 U. 42 HP. 225 mm 160 mm zadní panel montážní panel
3687691. 6 U. 42 HP. 285 mm 220 mm zadní panel montážní panel
3687689. 3 U. 42 HP. 285 mm 220 mm zadní panel montážní panel
