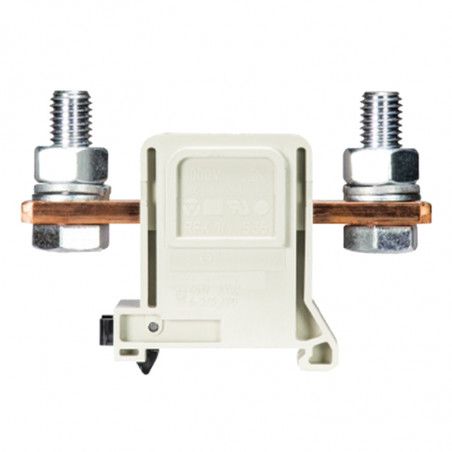

![High-proudové konektory High-proudové konektory](https://www.dacpol.eu/7009-large_default/high-proudove-konektory.jpg)
![High-proudové konektory High-proudové konektory](https://www.dacpol.eu/7009-large_default/high-proudove-konektory.jpg)
Musíte být přihlášen
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu
please use latin characters
![]() |
![]() |
RFK 1/95... S35 | RFK 1/95... PA | |||||
cord | V | A | cord | V | A | |
DIN VDE 0611 Teil 1/EN 60947-7-1
|
16-95 mm2
|
1000 V | 250 |
16-95 mm2
|
1000 V | 250 |
Data UL
|
6-3/0 AWG
|
600 V | 200 |
6-3/0 AWG
|
600 V | 200 |
Data CSA
|
6-3/0 AWG
|
600 V | 200 |
6-3/0 AWG
|
600 V | 200 |
Construction width insulation length
|
32 mm
|
27 mm |
32 mm
|
27 mm | ||
Certificates
|
![]() |
![]() |
Type | Catalogue number | Package. | Type | Catalogue number | Package. | |||
---|---|---|---|---|---|---|---|---|
Execution
|
colour: grey
|
F |
RFK1/95 F S 35
|
56.395.0055.0 | 10 |
RFK 1/95 F PA
|
59.195.0055.0 | 10 |
colour: grey
|
K |
RFK1/95 K S 35
|
56.395.0155.0 | 10 |
RFK 1/95 K PA
|
59.195.0155.0 | 10 | |
colour: grey
|
FK |
RFK 1/95 FK S 35
|
56.395.0255.0 | 10 |
RFK 1/95 FK PA
|
59.195.0255.0 | 10 | |
colour: grey
|
FM |
RFK 1/95 FM S 35
|
56.395.1055.0 | 10 |
RFK 1/95 FM PA
|
59.195.1055.0 | 10 | |
colour: grey
|
FMK |
RFK 1/95 FMK S 35
|
56.395.1255.0 | 10 |
RFK 1/95 FMK PA
|
59.195.1255.0 | 10 | |
Equipment
|
||||||||
1. Assembly bus35,
Assembly bus 7,5 mm |
L = 2m |
35x27x7,5 EN 50022
|
98.300.0000.0 | 1 | ||||
Assembly bus35, Assembly bus 15 mm
|
L = 2m |
35x24x15 EN 50022
|
98.360.0000.0 | 1 | ||||
Assembly bus 32,
bus G |
L = 2m |
9006 EN 50035 6-32
|
98.190.0000.0 | 1 | ||||
2. Closing slat
|
width.10 mm |
WE2/U
|
Z5.523.5653.0 | 100 |
WE2/U
|
Z5.523.5653.0 | 100 | |
Closing slat TS35
with screw |
width. 8 mm |
9708/2 S35
|
Z5.522.8553.0 | 100 |
9708/2 S35
|
Z5.522.8553.0 | 100 | |
Closing slat TS32
with screw |
width7,5 mm |
9708
|
Z5.522.7053.0 | 100 |
9708
|
Z5.522.7053.0 | 100 | |
3. Cover RFK1/...
|
colour: yellow | Z7.409.5753.0 | 10 | Z7.409.5853.0 | 10 | |||
4. Separate plate
|
2,8 mm |
TE/RFK1/95
|
07.340.0353.0 | 50 |
TE/RFK 1/95
|
07.340.0353.0 | 50 | |
5. Screw to plate assembly
|
AM 5x12 DIN 933
|
06.065.0021.0 | 100 | |||||
6. Connection buses for connector buses
|
z E-Cu | |||||||
for2 connectors |
VB RFK 1/95/2/32
|
07.205.1227.0 | 20 |
VB RFK 1/95/2/32
|
07.205.1227.0 | 20 | ||
for3 connectors |
VB RFK 1/95/3/32
|
07.205.1327.0 | 10 |
VB RFK 1/95/3/32
|
07.205.1327.0 | 10 | ||
for4 connectors |
VB RFK 1/95/4/32
|
07.205.1427.0 | 10 |
VB RFK 1/95/4/32
|
07.205.1427.0 | 10 |
![]() |
RFK 1/150... S35 | |||
cord | V | A | |
DIN VDE 0611 Teil 1/EN 60947-7-1
|
70-240 mm2 70-240 mm2
|
1000 V | 335 |
Data UL
|
0 AWG-300MCM
|
600 V | 275 |
Data CSA
|
0 AWG-300MCM
|
600 V | 300 |
Construction width insulation length
|
32 mm
|
27 mm | |
Certificates
|
Type | Catalogue number | Package. | |||
---|---|---|---|---|---|
Execution
|
colour: grey
|
F | |||
colour: grey
|
K |
RFK1/150 KS 35
|
56.397.0155.0 | ||
colour: grey
|
FK |
RFK1/150 FKS 35
|
56.397.0255.0 | ||
colour: grey
|
FM | ||||
colour: grey
|
FMK |
RFK 1/150 FMKS 35
|
56.397.1255.0 | ||
Equipment
|
|||||
1. Assembly bus35, Assembly bus 7,5 mm
|
L = 2m |
35x27x7,5 EN 50022
|
98.300.0000.0 | 1 | |
Assembly bus35, Assembly bus 15 mm
|
L = 2m |
35x24x15 EN 50022
|
98 360.00000 | 1 | |
Assembly bus 32, bus G
|
L = 2m | ||||
2. Closing slat
|
width.10 mm |
WE2/U
|
Z5.523.5653.0 | 100 | |
Closing slat TS35 with screw
|
width. 8 mm |
9708/2 S35
|
Z5.522.8553.0 | 100 | |
Closing slat TS32 with screw
|
width 7,5 mm | Z5.522.7053.0 | 100 | ||
3. Cover RFK1/...
|
colour: yellow | Z7.409.5853.0 | 10 | ||
4. Separate plate
|
2,8 mm |
TE/RFK1/150 -240 PA
|
07.340.1053.0 | 50 | |
5. Screw to plate assembly
|
|||||
6. Connection buses for connector buses
|
z E-Cu | ||||
for2 connectors |
VB RFK 1/185/2
|
07.201.4227.0 | 10 | ||
for3 connectors |
VB RFK 1/185/3
|
07.201.4327.0 | 10 | ||
for4 connectors |
VB RFK 1/185/4
|
07.201.4427.0 | 10 |
![]() |
RFK 1/150... PA | |||
cord | V | A | |
DIN VDE 0611 Teil 1/EN 60947-7-1
|
70-240 mm2 70-240 mm2
|
1000 V | 335 |
Data UL
|
0 AWG-300MCM
|
600 V | 275 |
Data CSA
|
0 AWG-300MCM
|
600 V | 300 |
Construction width insulation length
|
32 mm
|
27 mm | |
Certificates
|
![]() |
Type | Catalogue number | Package. | |||
---|---|---|---|---|---|
Execution |
colour: grey
|
F | |||
colour: grey
|
K |
RFK 1/150 KPA
|
59.197.0155.0 | 10 | |
colour: grey
|
FK |
RFK 1/150 FK PA
|
59.197.0255.0 | 10 | |
colour: grey
|
FM | ||||
colour: grey
|
FMK |
RFK 1/150 FMK PA
|
59.197.1255.0 | 10 | |
Equipment
|
|||||
1. Assembly bus35, Assembly bus 7,5 mm
|
L = 2m | ||||
Assembly bus35, Assembly bus 15 mm
|
L = 2m |
9005 EN 50035 G-32
|
98.190.0000.0 | 1 | |
Assembly bus 32, bus G
|
L = 2m | ||||
2. Closing slat
|
width.10 mm |
WE2/U
|
Z5.523.5653.0 | 100 | |
Closing slatTS35 with screw
|
width. 8 mm |
9708/2 S 35
|
Z5.522.8553.0 | 100 | |
Closing slat TS32 with screw
|
width 7,5 mm |
9708
|
Z5.522.7053.0 | 100 | |
3. Cover RFK1/...
|
colour: yellow | Z7.409.5853.0 | 10 | ||
4. Separate plate
|
2,8 mm |
TE/RFK 1/150 - 240 PA
|
07.340.1053.0 | 50 | |
5. Screw to plate assembly
|
AM 5x12 DIN 933
|
06.065.0021.0 | 100 | ||
6. Connection buses for connector buses
|
z E-Cu | ||||
for2 connectors |
VB RFK 1/185/2
|
07.201.4227.0 | 10 | ||
for3 connectors |
VB RFK 1/185/3
|
07.201.4327.0 | 10 | ||
for4 connectors |
VB RFK 1/185/4
|
07.201.4427.0 | 10 |
mm2 | Type | axb | MI | MII | H | L | F | E |
---|---|---|---|---|---|---|---|---|
95 | F,K,FK,FM,FMK | 5x18 | M10 | Ma | 78 | 180 | 92 | 46 |
150 | K, FK, FMK | 6x26 | M12 | M10 | 85,5 | 200 | 92 | 46 |
Execution | |
---|---|
F | ![]() |
K | ![]() |
FK | ![]() |
FM | ![]() |
FMK | ![]() |
