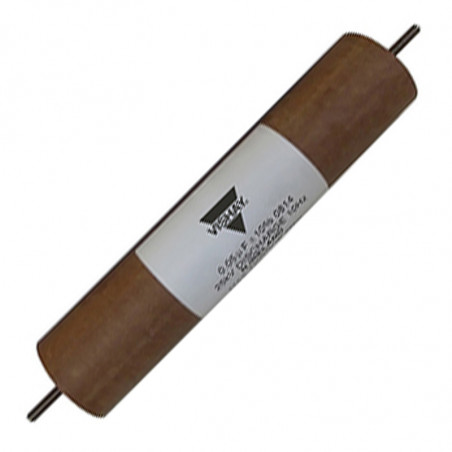

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu
please use latin characters
Napájecí zdroje HV, filtry HV, RF vysílače.
Teplotní rozsah: | od -40°C do 80°C |
---|---|
Tolerance kapacity: | ±10% při 1 kHz |
Doba provozu: | 65°C a UN - 50000 hodin |
Montážní poloha: | vertikální |
Typ | Kapacita [µF] | Napětí UDC [kV] | Rozměry [mm] | |
---|---|---|---|---|
L | D | |||
EC100-104 | 0,1 | 10 | 115 | 65 |
EC100-254 | 0,25 | 10 | 140 | 75 |
EC100-504 | 0,5 | 10 | 205 | 95 |
EC200-503 | 0,05 | 20 | 180 | 65 |
EC200-104 | 0,1 | 20 | 230 | 65 |
EC200-254 | 0,25 | 20 | 280 | 75 |
EC200-504 | 0,5 | 20 | 360 | 95 |
EC300-253 | 0,025 | 30 | 245 | 65 |
EC300-503 | 0,05 | 30 | 320 | 65 |
EC300-104 | 0,1 | 30 | 395 | 65 |
EC300-254 | 0,25 | 30 | 510 | 75 |
EC400-253 | 0,025 | 40 | 305 | 65 |
EC400-503 | 0,05 | 40 | 410 | 65 |
EC400-104 | 0,1 | 40 | 345 | 95 |
EC500-103 | 0,01 | 50 | 270 | 65 |
EC500-253 | 0,025 | 50 | 335 | 65 |
EC500-503 | 0,05 | 50 | 430 | 75 |
EC500-104 | 0,1 | 50 | 430 | 95 |
EC600-502 | 0,005 | 60 | 310 | 65 |
EC600-103 | 0,01 | 60 | 310 | 75 |
EC600-253 | 0,025 | 60 | 390 | 75 |
EC600-503 | 0,05 | 60 | 500 | 75 |
EC600-104 | 0,1 | 60 | 615 | 95 |
EC800-502 | 0,005 | 80 | 400 | 65 |
EC800-103 | 0,01 | 80 | 400 | 75 |
EC800-253 | 0,025 | 80 | 500 | 95 |
EC800-503 | 0,05 | 80 | 650 | 95 |
EC1000-502 | 0,005 | 100 | 485 | 65 |
EC1000-103 | 0,01 | 100 | 485 | 75 |
EC1000-253 | 0,025 | 100 | 610 | 95 |
EC1000-253 | 0,05 | 100 | 800 | 95 |
EC1200-502 | 0,005 | 120 | 425 | 75 |
Hodnota stejnosměrné složky a zvlnění by neměla překročit jmenovitou hodnotu napětí kondenzátoru. Přípustná hodnota zvlnění napětí ve vztahu k jmenovité hodnotě napětí (hodnota mezi špičkami).
