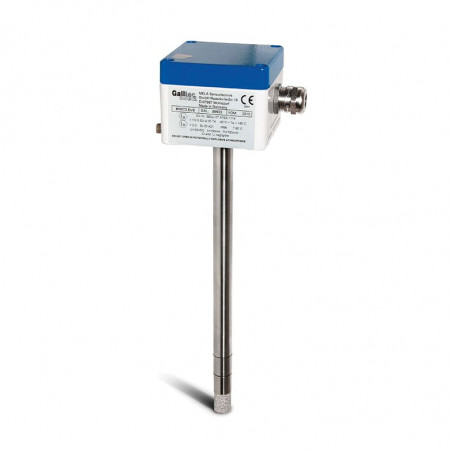

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Galltec Mela Sensortechnik

Snímače vlhkosti a teploty s certifikátem ATEX

MELA®-Humidity/-temperature sensors in these series are used to measure relative humidity or temperature or relative humidity and temperature in air and other non-aggressive gases in explosion hazardous arears and in locations with inflammable dust.
The sensors comprise a sensor part with a sintered filter mounted on a robust aluminium die-cast housing (transmitter part), both made of stainless steel. Connection to a non-intrinsically safe electric circuit for
humidity (F*C3.Ex/8) and for temperature sensors (T*C3.Ex/8) is achieved with a 1-channel transmitter power
supply unit and for the combined humidity and temperature sensors(K*C3.Ex/8) either with a 2-channel or with two 1- channel transmitter power supply units with galvanic isolation between input-/output circuits and power supply.

Use of MELA® capacitive humidity sensor elements is a guarantee of:
- high long-term stability
- almost linear characteristic curve
- resistance to dew formation
- small hysteresis
- good dynamic performance

Technical data

Humidity
Measuring range
 0...100%rh
Accuracy (MB 5...95%rh w 10...40 °C)
 ±2%rh
w T40°C
 0,1%/K dodatk.
Output
 4...20 mA
Temperature temperatura Measuring element (ref. DIN IEC 751)
 Pt 100 klasa B
Measuring range
 -20...+80 °C
(special models with special measuring range on demand)
Accuracy
 ±0,3 K
w T40°C
 ±0,007 K/K dodatk.
Output
 4...20 mA
Others
Storage temperature
 20...+80°C
Approved operating temperature range
 -20...+80°C
Maximum surface temperature of housing
 95°C
Sensor operating voltage
 13...24V DC(intrinsically safe)
Maximum admissible input voltage  U i
 24V DC
Maximum admissible input amperage Ii
 100 mA
Maximum admissible input power Pi
 780 mW
Maximum inner capacity Ci
 negligible
Maximum inner inductivity Li
 negligible
Degree of protection
 IP 65
electrical equipment in instrument group II with protection
provided by housing
Housing material
Sensor part
 stainless steel
Transmitter part
 alu-diecast
Cable screwing M16 x 1.5
clamping range
 3...7 mm
initial torque
(for recommended cable type)
 4,0 Nm

Cable between sensor and transmitter power supply unit, shielded
Recommended type
 NF14 (Metrofunk)
Maximum power transmission length
 200 m
Maximum cable capacity
 20nF/100 m
Ends of the power line
 Wire sleeves with plastic collars
Zalecane zasilacze przetworników
frmy Hans Turck GmbH [&] Co. KG
MK33-11ExO-Li/24V DC (jednokanałowy)
napięcie UO
 20V
natężenie IO/span>
 77 mA
moc PO
 560 mW
zewnętrzna pojemność CO
 85 nF
trapezowa charakterystyka

IM33-22Ex-Hi/24V DC (dwukanałowy)
napięcie UO<
 21,9V
natężenie IO<
 95 mA
moc PO<
 778 mW
zewnętrzna pojemność CO<
 57 nF
trapezowa charakterystyka

Wszystkie dane i certyfikaty są dostępne pod adresem: www.turck.com

dyrektywa o ochronie przed wybuchami 94/9/EG
ogólne wymagania
 EN 60079-0:2004
iskrobezpieczność "i"
 EN 60079-11:2007
urządzenia kategorii 1G
 EN 60079-26:2004
Ochrona przed pyłem obudową "t"
EN 60079-31:2009
dyrektywa dotycząca kompatybilności elektromagnetycznej 2004/108/EG
Wymagania ogólne
EN 61326-1:2006
Wymagania szczególne
EN 61326-2-3:2007


Dane techniczne

Measured variable GC series KC series
F (wilgotność względna) FGC3.Ex/8 FKC3.Ex/8
K (wilgotność wzgl. / temp) KGC3.Ex/8 KKC3.Ex/8
T (temperatura) TGC3.Ex/8 TKC3.Ex/8
ciężar ca. 380 g ca. 470 g

II 1/2 G Ex ia IIC T4

II 2D Ex tb IIIC T95°C

Wyrób dopuszczony do stosowania w obszarach zagrożonych wybuchem według:

• zaświadczenia badania wzoru
• konstrukcyjnego WE
• IBExU 07 ATEX 1114


Ilustracje z wymiarami
GC3.Ex/8
do montażu ściennego)		 KC3.Ex/8
(do monta.u w kana.ach)
*) typ specjalny z rurką czujnika o ł.ugości 290 mm na specjalne życzenie

Ilustracje przyłączeniowe

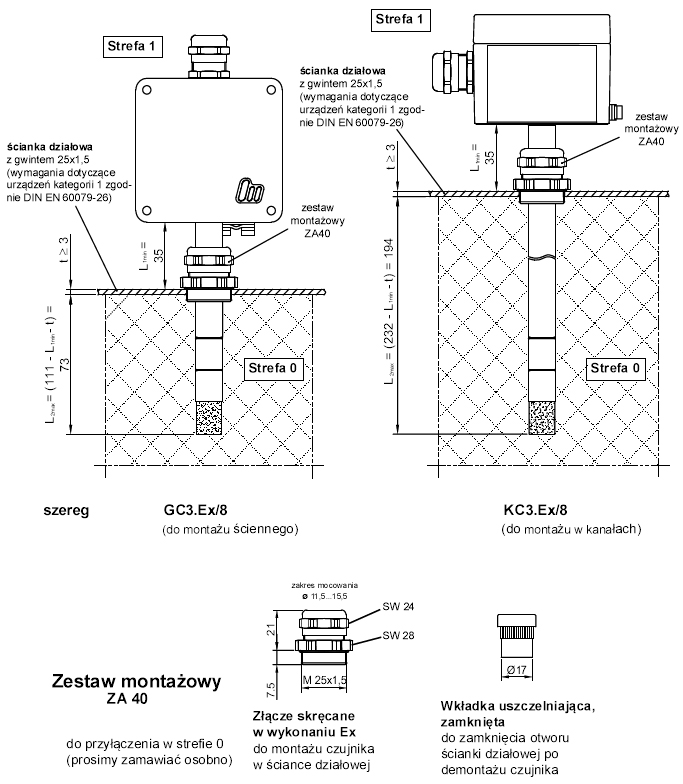

Ilustracje z wymiarami do przyłączenia do strefy 0
