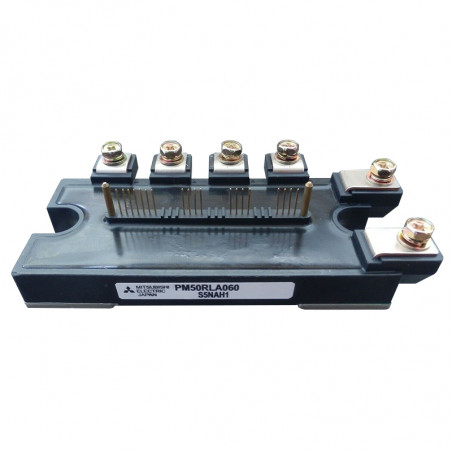

5. generace modulů IPM - série L

Charakteristika:

  1. Nízké ztráty výkonu.
  2. Rušení:
    • zlepšení charakteristiky antiroubených diod
    • vylepšené způsoby řízení tranzistoru snižující úroveň rušení.
  3. Zvýšený proud brzdového tranzistoru
    • ½ jmenovitého proudu IGBT.
  4. Nové pouzdro
    • snížení velikosti pouzdra o 32 % ve srovnání se sérií S-DASH.

Porovnání VCE(SAT) následujících generací IPM

Napětí
[V]
Vce(sat) typ. V@Vd=15V, Tj=125°C
3. generace4. generace5. generace
6001,91,71,5
12002,22,11,9

 Proud tranzistoru v můstku
[A]
Proud brzdy
5. generace [A]4. generace
[A]
PM50RLA060502515
PM50RLB060502515
PM75RLA060755030
PM75RLB060755030
PM100RLA0601005030
PM150RLA0601507550

Technické údaje

TypMaximální parametryVce(sat)Pouzdro
VCES
[V]
IC
[A]
Pt
[W]
@ Tj=25°C
[V]
PM50CLA060600501011,6L1
PM50CLB060600501011/6L2
PM50RLA060600501011/6L1
PM50RLB060600501011/6L2
PM75CLA060600752971/6L1
PM75CLB060600752971/6L2
PM75RLA060600752971/6L1
PM75RLB060600752971/6L2
PM100CLA0606001003561/6L1
PM100RLA0606001003561/6L1
PM150CLA0606001504801/6L1
PM150RLA0606001504801/6L1
PM200CLA0606002005951/6L3
PM200RLA0606002005951/6L3
PM300CLA0606003007811/6L3
PM300RLA0606003007811/6L3
PM450CLA06060045010411/9L4
PM600CLA06060060017851/9L4
PM25CLA1201200251161/8L1
PM25CLB1201200251161/8L2
PM25RLA1201200251161/8L1
PM25RLB1201200251161/8L2
PM50CLA1201200503691/8L1
PM50CLB1201200503691/8L2
PM50RLA1201200503691/8L1
PM50RLB1201200503691/8L2
PM75CLA1201200754571/8L1
PM75CLB1201200754571/8L2
PM75RLA1201200754571/8L1
PM75RLB1201200754571/8L2
PM100CLA12012001005951/9L3
PM100RLA12012001005951/9L3
PM150CLA12012001507811/9L3
PM150RLA12012001507811/9L3
PM200CLA120120020010412,1L4
PM300CLA120120030015622,1L4
PM450CLA120120045025002,1L4

OC - ochrana proti přetížení
SC - ochrana proti zkratu
OT - ochrana proti přehřátí
UV - ochrana proti podnapětí

SymbolVnitřní funkce
C3fázový systém IGBT s řízením a ochranou OC/SC/OT/UV
R3fázový systém IGBT s řízením, brzdou a ochranou OC/SC/OT/UV

Kryt L1Kryt L2
PM50CLA060, PM50RLA060, PM75CLA060, PM75RLA060, PM100CLA060, PM100RLA060, PM150CLA060, PM150RLA060, PM25CLA120, PM25RLA120, PM50CLA120, PM50RLA120, PM75CLA120, PM75RLA120PM50CLB060, PM50RLB060, PM75CLB060, PM75RLB060, PM25CLB120, PM25RLB120, PM50CLB120, PM50RLB120, PM75CLB120, PM75RLB120
Kryt L3Kryt L4
PM200CLA060, PM200RLA060, PM300CLA060, PM300RLA060 ,PM100CLA120 ,PM100RLA120, PM150CLA120, PM150RLA120PM450CLA060, PM600CLA060, PM200CLA120, PM300CLA120, PM450CLA120
