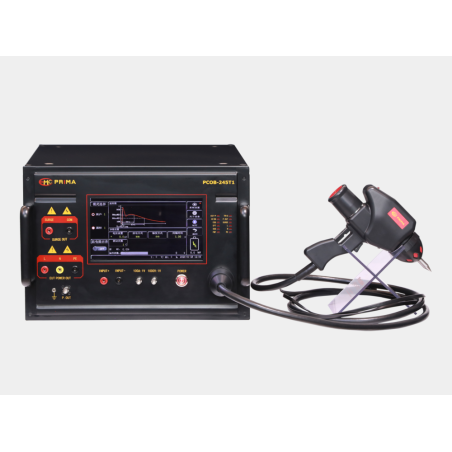

Generator pola EMC PCOB-245T1
Generator pola EMC PCOB-245T1

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

The integrated impulse disturbance generator EMC (3 in 1): PCOB-245T1

Generátor PCOB-245T1 byl speciálně navržen pro simulaci podmínek, které se vyskytují při elektromagnetických rušeních (EMC), a pro splnění požadavků na elektromagnetickou kompatibilitu: test odolnosti proti přepěťovým impulzům (SUG), test odolnosti proti rychlým přechodovým impulsům (EFT) a test odolnosti proti elektrostatickým výbojům (ESD). Zařízení slouží k hodnocení výkonu napájecích kabelů a interních spojovacích kabelů v elektrických a elektronických zařízeních, když jsou vystaveny vysoce energetickým rušením způsobeným přechodovými stavy a přirozenými atmosférickými výboji. Výsledky měření mohou sloužit jako výchozí bod pro hodnocení napájecích portů, signálových portů, portů pro řízení a uzemnění elektrických zařízení, když jsou vystaveny rychlým přechodovým impulzním rušením (EFT). Měření také umožňuje posoudit výkon elektricky napájených zařízení, když jsou vystavena elektrostatickým rušením způsobeným přímo operátory a okolními objekty.

Vlastnosti

  • Max. 20 kV/ESD, 5 kV/EFT, 6 kV impulzní napětí, vše v jednom zařízení
  • 10,1palcový barevný dotykový displej
  • Volná konverze mezi kladnou a zápornou polaritou
  • Možnost přepnutí mezi čínštinou a angličtinou
  • Tři pracovní režimy: vlastní, boost a standardní
  • Trvanlivost
  • Maximální testovací napětí: až 20 kV
  • Inteligentní detekce poruchy při vzduchových výbojích
  • RJ45 a RS232 rozhraní, dálkové ovládání (volitelné)
PCOB-245T1
Model
ESD
Výstupní napětí 0.2～± 20 kV ± 5% Kladné/Záporné
Testovací funkce Dotykové výboje / Vzduchové výboje
Režim práce Interval 0,05 ~99,99 s,
Testování výbojové formy 20PPS;
Nastavení pod 0,05 s se nazývá jednotlivý výboj.
Kondenzátor
/Výbojový rezistor		 150pF /330 Ω (volitelné)
Rychlost vzestupu 0.7 ～ 1ns
Výstupní napětí 500～± 5000V ± 10%, Kladné/Záporné/Přepínatelné
Frekvence impulzů 1kHz～1200kHz ± 10%, na objednávku
Rezistor 50 Ω± 20%
Rychlost vzestupu 5ns ± 30%
EFT
Doba impulzu 50 Ω zatížení | 50ns ± 30%
Počet rušení 1k Ω zatížení | 35 ns～150 ns
Doba rušení 1～255
Otevřený napěťový obvod, zkrácený proudový obvod 300ms （ 0.15～9.99 s na objednávku, krok 0.01S ）
SUG
Polarizace Napětí otevřeného obvodu: 1.2/50 μs 0.5～ 6kV ± 10%,
Fáze Zkratový proud 8 /20 μ s ，0.25～ 3kA ± 10%,
Výstupní impedance Kladné/Záporné/Přepínatelné
Počet přepětí Synchronizace 0 °～ 360 °volitelné/Asynchronní
Interval přepětí Impedance: 2 Ω 12 Ω
Kopírování 1～9999
Interval přepětí 10～9999s
Cesta kopírování Integrovaná, jednofázová trojlinová AC/DC 240V, 16A
Pracovní napájení AC220V 50/60Hz
