Průmyslová média Ethernet Ethernet měniče-Fiber-Rail-Eir102 Series
  • Průmyslová média Ethernet Ethernet měniče-Fiber-Rail-Eir102 Series

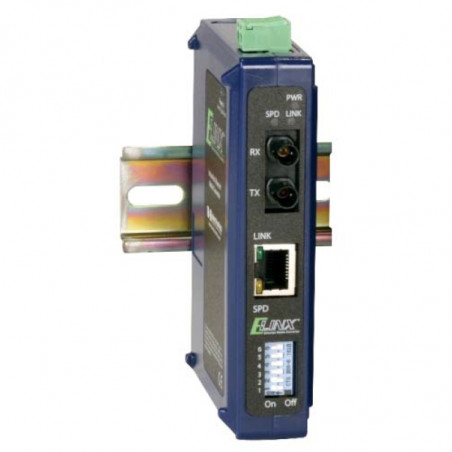

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: B&B Electronics

Průmyslová média Ethernet Ethernet měniče-Fiber-Rail-Eir102 Series

Cechy

- Oszczędzająca miejsce, smukła obudowa IP30 z mocowaniem do szyny DIN.
- Opcje obsługi światłowodów jedno- i wielomodowych. Dostępne złączki ST lub SC.
- 10/100M, pełno-/pół-dupleksowe, MDI/MDI-X (automatyczna negocjacja).
- Zgodność z normami IEEE 802.3/802.3u/802.3x.
- Dostępne rozszerzenie zasięgu do 80 km.
- Szeroki zakres napięcia zasilania, od 10 do 48VDC, z łatwą do podłączenia wymienną listwą zaciskową.
- wskaźniki LED zasilania i przesyłu.
- Przełącznik segmentowy kontroluje parametry:
• szybkości przesyłu 10/100 Mbps (automatyczny wybór lub wymuszenie)
• Tryb pełno- lub pół-dupleksowy (automatyczny lub wymuszony)
• Mechanizm LFPT - w razie utraty połączenia po jednej zamyka połączenie po drugiej stronie - (włączony lub wyłączony)
• Tryb podsłuchu (zapamiętywanie i przesyłanie lub bezpośrednie przesyłanie danych)


Opis funkcjonalny

Konwertery nośników umożliwiają wzajemną komunikację dwu urządzeniom ethernetowym, korzystającym z odmiennych nośników fizycznych przesyłu danych. W większości zastosowań konwertery nośników wykorzystuje się do konwersji miedzianego łącza ethernetowego na łącze światłowodowe. Światłowód może być wielomodowy lub jednomodowy, zaopatrzony zwykle w złączkę ST lub SC. Niektóre najpowszechniejsze powody wykorzystania konwertera nośników to rozbudowa sieci Ethernet, odporność na zakłócenia oraz ochrona przed przepięciami i mocnymi impulsami.
Oprócz tradycyjnej konwersji nośników, seria EIR102 umożliwia konwersję między różnymi światłowodami. Jest to bardzo wygodne podczas modernizacji, gdy zainstalowane światłowody nie pasują do typu światłowodu zastosowanego w nowo instalowanym sprzęcie. Niedopasowanie światłowodów jedno- i wielomodowych nie stanowi już problemu.

Informacje do zamówienia
Model Porty 10/100 Światłowód wielomodowy

Światłowód jednomodowy

EIR102-MT

 1 1 (ST)

EIR102-MC

 1 1 (SC)

EIR102-SC

 1

1 (SC)

EIR102-ST

 1

1 (ST)

EIR102-SC40

 1

1 (SC) 40km

EIR102-ST40

 1

1 (ST) 40 km

EIR102-SC80

 1

1 (SC) 80km

EIR102-ST80

 1

1 (ST) 80 km

EIR102-MT-SC

   1 (ST)

1 (SC)

EIR102-MT-ST

   1 (ST)

1 (ST)

EIR102-MC-SC

   1 (SC)

1 (SC)

EIR102-MC-ST

   1 (SC)

1 (ST)

W sprawie innych typów światłowodów należy skontaktować się z producentem

Konfiguracja

1. Podłączyć zasilanie 10 – 48 VDC do wymiennej listwy zaciskowej u góry urządzenia.
2. Skonfigurować konwerter ustawiając przełączniki segmentowe na przedzie urządzenia. Konwertery obsługujące jedynie światłowody posiadają 4-pozycyjny przełącznik segmentowy. Konwertery RJ-45-światłowód posiadają 6-pozycyjny przełącznik segmentowy. Tabela 1 przedstawia funkcje każdej pozycji przełącznika.
3. Podłączyć kable sieciowe.

Tabela 1 - Funkcje przełącznika segmentowego

Pozycja przełącznika WŁ. WYŁ.
1 Podsłuch (zapamiętywanie i przesyłanie danych) Podsłuch (bezpośrednie przesyłanie danych)
2 Wyłączenie mechanizmu LFPT Włączenie mechanizmu LFPT
3 Górny port, wymuszony tryb półdupleksowy Górny port, wymuszony tryb pełnodupleksowy
4 Dolny port, wymuszony tryb półdupleksowy Dolny port, wymuszony tryb pełnodupleksowy
5* Wymuszona szybkość 10 Mbps po stronie RJ-45 Wymuszona szybkość 100 Mbps po stronie RJ-45
6* Wymuszony tryb pracy po stronie RJ-45 Włączona automatyczna negocjacja po stronie RJ-45
Funkcje przełącznika segmentowego Konfiguracja domyślna


Specyfikacje
Technologia

Normy:
IEEE802.3, 802.3u, 802.3x
Typ przetwarzania:
Zapamiętywanie i przesyłanie w trybie pełnodupleksowym IEEE802.3x, kontrola przesyłu bez blokowania
Kontrola przesyłu:
Kontrola przesyłu IEEE802.3x, kontrola zwrotna
Pamięć buforowa pakietów:
Rozmiar tablicy adresowej
48 KB
2K adresów MAC


Interfejs
Porty RJ45:
Automatyczna negocjacja 10/100BaseT(x), tryb pełno-/półdupleksowy, automatyczne połączenie MDI/MDI
Porty światłowodowe:
Wskaźniki LED:
Porty 100BaseFX (wielomodowe lub jednomodowe ze złączką ST lub SC)
Zasilanie i przesył

Światłowody

Model Odległość Długość fali Moc wyjściowa Czułość

EIR102-Mx

 2 km 1310 nm 19 do 30 dBm ≤ - 32 dBm

EIR102-Sx

 15 km 1310 nm FP 15 do 8 dBm ≤ - 32 dBm

EIR102-Sx40

 40 km 1310 nm FP 5 do 0 dBm ≤ - 34 dBm

EIR102-Sx80

 80 km 1550 nm DFB 5 do 0 dBm ≤ - 34 dBm
Uwaga: Specyfikacje modeli z mieszanymi typami światłowodów to kombinacje powyższych przypadków.

Zasilanie Środowisko pracy
Napięcie wejściowe.
10 do 48 VDC.
Pobór prądu
140 mA przy 24VDC
Połączenie wejściowe
Wymienialna listwa zaciskowa
Zabezpieczenie
Zabezpieczenie przed odwrotną biegunowością
Temperatura pracy
0 do 60°C
Temperatura przechowywania
-40 do 80 °C
Wilgotność
0 do 95% bez kondensacji
Średni czas między awariami
(światłowód/ światłowód)
269729 godzin
Średni czas między awariami
(światłowód/ przewód miedziany)
292645 godzin

Specyfikacje mechaniczne
Wymagane aprobaty
Obudowa
Plastikowa obudowa IP 30
Wymiary (w/ST Con)
12,8x3,0x9,0 cm
Wymiary (w/SC Con)
12,8x3,0x9,0 cm
Instalacja
montaż na szynie DIN, 35mm
EMI FCC Część 15 Kl. A, CISPR (EN55022)
EMS EN6100-4-2 (ESD), EN6100-4-3 (RS), EN6100-4-4 (EFT), EN6100-4-5 (Przepięcia), EN6100-4-6
Inne (CS)
