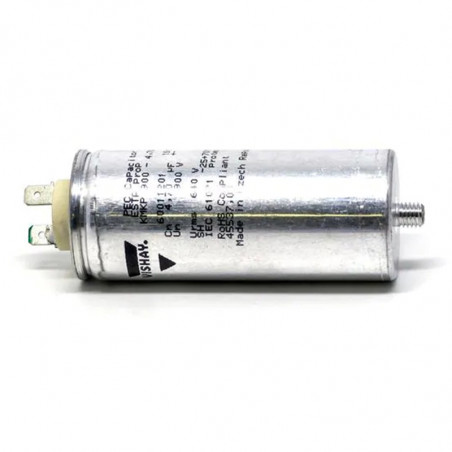

Spínací a tlumicí kondenzátory série KMKP / KA 320-3500V
  • Spínací a tlumicí kondenzátory série KMKP / KA 320-3500V

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Vishay

Spínací a tlumicí kondenzátory série KMKP / KA 320-3500V

Electrical data:

KMKP: with regeneration ability
KA: without regeneration ability
Temperature range:
casing temperature: -25°C - 70°C
storage temperature: -40°C - 85°C
Humidity: 95%
Life time (with 3% error coefficient): 100 000 h
Capacity tolerance: ±10%
Voltage test (terminal/terminal): 2,15 x UN/√2 AC/1Os
Voltage test (terminal/casing): 2 x URMS + 1000V AC/60s
(min. 3000V/AC/60s)
Repeatable impulse current: du/dt x C(A)
Lossiness coefficient:
(50 Hz) -4
(1 kHz) -4

Electrical terminals: plug AMD 6,3 x 0,8mm, screw M10

Impregnation: NON PCB
Dielectric:
KMKP series: polyester foil, self regenerating
KA series: polypropylene foil, no regeneration
Assembly: vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 Drawing number Electrical data
KMKP 320
KMKP 320 - 2,2IA 2,2 12 600 12 30x72 0,05 1 Nominal voltage UN – 320 V
Peek-Peek voltage URMS – 230 V
Repeatable impulse voltage US – 483 V
Non-repeatable impulse voltage US max – 966 V
KMKP 320 - 3,3IA 3,3 12 600 7 30x72 0,05 1
KMKP 320 - 4,7IA 4,7 15 600 7 30x72 0,05 1
KMKP 320 - 6,8IA 6,8 15 600 7 35x72 0,07 1
KMKP 320 - 10,0IA 10 15 600 7 40x72 0,09 1
KMKP 320 - 15,0IA 15 18 600 5 50x72 0,14 1
KMKP 320 - 22,0IA 22 18 600 1,6 60x72 0,16 1
KMKP 320 - 33,0IA 33 18 600 1,5 50x109 0,21 5
KMKP 320 - 47,0IA 47 18 300 1,5 60x109 0,31 5
KMKP 320 - 68,0IA 68 18 300 1,5 60x127 0,36 5
KMKP 320 - 100IB 100 60 300 1,3 64x140 0,45 7
KMKP 320 - 240IB 240 80 300 1,3 84x190 1,05 7
KMKP 320 - 340IB 340 80 300 1,3 84x240 1,33 7
KMKP 600
KMKP 600 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN – 600 V
Peek-Peek voltage URMS – 425 V
Repeatable impulse voltage US – 893 V
Non-repeatable impulse voltage US max – 1785 V
KMKP 600 - 2,2IA 2,2 12 600 7 30x72 0,05 1
KMKP 600 - 3,3IA 3,3 12 600 7 30x72 0,07 1
KMKP 600 - 4,7IA 4,7 15 600 7 35x72 0,07 1
KMKP 600 - 6,8IA 6,8 15 600 7 40x72 0,09 1
KMKP 600 - 10,0IA 10 15 600 2 50x72 0,14 1
KMKP 600 - 15,0IA 15 18 600 1,6 40x127 0,16 1
KMKP 600 - 22,0IB 22 40 600 1,5 50x109 0,21 7
KMKP 600 - 33,0IB 33 50 300 1,5 60x109 0,31 7
KMKP 600 - 47,0IB 47 80 300 1,5 84x105 0,45 7
KMKP 600 - 68,0IB 68 80 300 1,5 84x140 0,78 7
KMKP 600 - 100IB 100 80 300 1,3 84x190 1,05 7
KMKP 600 - 160IB 160 80 300 1,3 84x240 1,33 7
KMKP 750
KMKP 750 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN - 750 V
Peek-Peek voltage URMS - 530 V
Repeatable impulse voltage US - 1113 V
Non-repeatable impulse voltage USmax - 2226 V
KMKP 750 - 2,2lA 2,2 12 600 7 30x72 0,05 1
KMKP 750 - 3,3lA 3,3 15 600 7 35x72 0,07 1
KMKP 750 - 4,7lA 4,7 15 600 7 40x72 0,09 1
KMKP 750 - 6,8IA 6,8 15 600 2 50x72 0,14 1
KMKP 750 - 10,0IA 10 18 600 1,8 50x92 0,18 1
KMKP 750 - 15,0IA 15 18 600 1,8 60x92 0,26 5
KMKP 750 - 22,0IB 22 40 300 1,8 60x109 0,31 7
KMKP 750 - 33,0IB 33 60 300 1,5 64x140 0,45 7
KMKP 750 - 47,0IB 47 80 300 1,3 84x190 0,61 7
KMKP 750 - 68,0IBK 68 80 300 1,3 64x240 1,05 7
KMKP 750 - 68,0IB 100 80 300 1,3 84x240 0,95 7
KMKP 750 - 100IB 120 80 300 1,3 84x240 1,28 7
KMKP 750 - 120IB 120 80 300 1,3 84x240 1,33 7
KMKP 900
KMKP 900 - 0,1 IA 0,1 12 750 20 30x52 0,04 1 Nominal voltage UN - 900 V
Peek-Peek voltage URMS - 640 V
Repeatable impulse voltage US - 1344 V
Non-repeatable impulse voltage US max-2688 V
KMKP 900 - 0,22 IA 0,22 12 750 20 30x52 0,04 1
KMKP 900 - 0,33 IA 0,33 12 600 18 30x52 0,04 1
KMKP 900 - 0,47 IA 0,47 12 500 18 30x52 0,04 1
KMKP 900 - 0,68 IA 0,68 15 500 15 30x52 0,04 1
KMKP 900 - 1,0 IA 1 16 500 10 35x52 0,05 1
KMKP 900 - 2,2 IA 2,2 16 500 12 35x72 0,07 1
KMKP 900 - 2,2 IAK 2,2 16 500 10 45x52 0,08 1
KMKP 900 - 3,3 IA 3,3 16 500 10,5 35x82 0,08 1
KMKP 900 - 4,7 IA 4,7 18 300 7 40x97 0,12 1
KMKP 900 - 6,8 IA 6,8 18 300 5 50x92 0,18 5
KMKP 900 - 10,0 IA 10 18 300 5 60x97 0,27 5
KMKP 900 - 10,0 IB 10 40 300 5 60x109 0,31 7
KMKP 900 - 15,0 IA 15 18 300 2 60x109 0,31 5
KMKP 900 - 15,0 IB 15 40 300 2 60x109 0,31 7
KMKP 900 - 22,0 IB 22 80 300 1,5 64x140 0,45 7
KMKP 900 - 22,0 IBK 22 80 300 1,5 84x105 0,58 7
KMKP 900 - 33,0 IB 33 80 300 1,5 64x240 0,85 7
KMKP 900 - 33,0 IBK 33 80 300 1,5 84x140 0,78 7
KMKP 900 - 47,0 IB 47 80 300 1,5 64x240 0,92 7
KMKP 900 - 47,0 IBK 47 80 300 1,5 84x190 1,06 7
KMKP 900 - 68,0 IB 68 80 300 1,5 84x240 1,33 7
KMKP 900 - 0,47 IAX 0,47 10 750 18 35x52 0,05 3
KMKP 900 - 0,68 IAX 0,68 10 750 15 35x52 0,05 3
KMKP 900 - 1,00 IAX 1 10 750 10 35x52 0,05 3
KMKP/KA 1100
KMKP 1100 - 0,10 IAX 0,1 10 750 20 35x52 0,05 3 Nominal voltage UN- 1100V
Peek-Peek voltage URMS- 780V
Repeatable impulse voltage US - 1638V
Non-repeatable impulse voltage USmax -3276V
KMKP 1100 - 0,22 IAX 0,22 10 750 20 35x52 0,05 3
KMKP 1100 - 0,33 IAX 0,33 10 750 18 35x82 0,08 3
KMKP 1100 - 0,47 SA 0,47 12 750 18 40x82 0,1 4
KMKP 1100 - 0,68 SA 0,68 12 750 15 40x82 0,1 4
KMKP 1100 - 1,0 lA 1 18 500 12 50x72 0,14 5
KMKP 1100 - 2,2 lA 2,2 18 500 10 50x92 0,24 5
KMKP 1100 - 3,3 lA 3,3 18 500 8 50x127 0,25 5
KMKP 1100 - 4,7 lA 4,7 18 500 8 60x127 0,36 5
KMKP 1100 - 6,8 lA 6,8 18 200 5 60x127 0,36 5
KMKP 1100 - 10 IB 10 60 200 2 64x140 0,45 7
KMKP 1100 - 15,0 IB 15 60 200 2 64x190 0,61 7
KMKP 1100 - 22 IB 22 80 200 2 84x190 1,05 7
KMKP 1100 - 33 IB 33 80 200 2 84x190 1,05 7
KMKP 1100 - 47 IB 47 80 200 2 84x240 1,33 7
KMKP/KA 1400
KA 1400 - 0,10 SA 0,1 10 900 17 40x52 0,07 4 Nominal voltage UN- 1400V
Peek-Peek voltage URMS- 1000V
Repeatable impulse voltage US-2100V
Non-repeatable impulse voltage USmax-4200V
KA 1400 - 0,22 SA 0,22 10 900 17 40x52 0,07 4
KA 1400 - 0,33 SA 0,33 10 900 17 40x52 0,07 4
KA 1400 - 0,47 SA 0,47 10 750 17 40x52 0,07 4
KA 1400 - 0,68 IA 0,68 18 500 17 50x82 0,16 5
KMKP1400 - 1,0 IA 1 18 500 12 50x82 0,16 5
KMKP1400 - 2,2 IA 2,2 18 500 8 50x97 0,19 5
KMKP1400 - 3,3 IA 3,3 18 450 8 50x127 0,25 5
KMKP1400 - 4,7 IB 4,7 40 450 5 64x140 0,45 7
KMKP 1400 - 6,8 IB 6,8 60 450 5 60x190 0,61 7
KMKP 1400 - 6,8 IBK 6,8 80 450 5 84x140 0,78 7
KMKP 1400 - 10,0 IB 10 60 250 2 64x190 0,61 7
KMKP 1400 - 10,0 IBK 10 80 250 2 84x140 0,78 7
KMKP 1400 - 15,0 IB 15 80 250 2 84x190 1,05 7
KMKP 1400 - 22,0 IB 22 80 250 2 84x190 1,16 7
KMKP 1400 - 30,0 IB 30 80 250 2 84x240 1,33 7
KMKP 1400 - 45,0 IB 45 80 250 1,5 84x340 1,83 7
KA 1400 - 0,10 IAX 0,1 10 300 17 35x52 0,05 3
KA 1400 - 0,22 IAX 0,22 10 300 17 35x52 0,05 3
KA 1400 - 0,33 IAX 0,33 10 300 17 40x52 0,07 3
KA 1400 - 0,47 IAX 0,47 10 300 17 40x52 0,07 3
KA 1400 - 1,00 IAX 1 10 300 17 40x75 0,09 3
KMKP/KA 1800
KA 1800 - 0,10 SA 0,1 12 900 16 40x72 0,09 4 Nominal voltage UN - 1800V
Peek-Peek voltage URMS- 1280V
Repeatable impulse voltage US- 2688V
Non-repeatable impulse voltage USmax- 5376V
KA 1800 - 0,22 SA 0,22 12 900 16 40x72 0,09 4
KA 1800 - 0,33 SA 0,33 12 900 16 40x72 0,09 4
KA 1800 - 0,47 SA 0,47 15 750 16 40x127 0,16 4
KA 1800 - 0,68 SA 0,68 16 750 16 40x127 0,16 4
KA 1800 - 1,0 IA 1 18 500 12 50x82 0,25 5
KMKP 1800 - 1,5 IA 1,5 20 500 7 60x84 0,36 5
KMKP 1800 - 2,2 IA 2,2 20 500 7 50x127 0,25 5
KMKP 1800 - 3,3 IA 3,3 20 400 5 60x127 0,36 5
KMKP 1800 - 4,7 IB 4,7 60 400 5 64x140 0,45 7
KMKP 1800 - 6,8 IB 6,8 80 400 2 64x190 0,61 7
KMKP 1800 - 10,0 IB 10 80 300 2 84x190 1,05 7
KMKP 1800 - 15,0 IB 15 80 300 2 84x210 1,16 7
KMKP/KA 2100
KA 2100 - 0,10 SA 0,1 12 900 1,3 40x82 0,1 4 Nominal voltage UN - 2100V
Peek-Peek voltage URMS - 1485V
Repeatable impulse voltage US- 3119V
Non-repeatable impulse voltage USmax- 6237V
KA 2100 - 0,22 SA 0,22 15 900 1,5 40x82 0,1 4
KA 2100 - 0,33 IA 0,33 18 900 1,5 50x82 0,16 5
KA 2100 - 0,47 IA 0,47 18 750 1,5 50x82 0,16 5
KA 2100 - 0,68 IA 0,68 18 750 1,3 60x84 0,24 5
KA 2100 - 1,0 IA 1 18 500 1,3 50x127 0,25 5
KA 2100 - 2,2 IA 2,2 18 300 1,3 64x140 0,45 5
KA 2100 - 3,3 IA 3,3 20 300 1,5 64x190 0,61 5
KA 2100 - 4,7 IB 4,7 80 300 1,5 84x190 1,05 7
KA 2100 - 6,8 IB 6,8 80 250 1,5 84x210 1,16 7
KA 2100 - 10 IB 10 80 250 1,3 84x240 1,33 7
KA 2250
KA 2250 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2250V
Peek-Peek voltage URMS- 1590V
Repeatable impulse voltage US- 3339V
Non-repeatable impulse voltage USmax - 6678 V
KA 2250 - 0,22 SA 0,22 15 900 17 40x82 0,1 4
KA 2250 - 0,33 IA 0,33 15 900 17 50x82 0,1 5
KA 2250 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2250 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2250 - 1,0 IA 1 18 500 17 60x84 0,24 5
KA 2250 - 1,5 IA 1,5 20 500 12 60x127 0,36 5
KA 2250 - 2,2 IA 2,2 20 500 7 64x140 0,41 5
KA 2250 - 3,3 IB 3,3 60 500 4 64x190 0,61 9
KA 2250 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2250 - 6,8 IB 6,8 80 300 2 84x190 1,05 9
KA 2250 - 10,0 IB 10 80 300 2 84x210 1,16 9

Typ Pojemność
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Wymiary
[mm] Ø x h		 Masa
[kg]		 Nr
rysunku		 Dane techniczne
KA 2700
KA 2700 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2700V
Peek-Peek voltage URMS- 1910V
Repeatable impulse voltage US>- 4011V
Non-repeatable impulse voltage USmax - 8022V
KA 2700 - 0,22 SA 0,22 15 900 17 40x82 0,16 4
KA 2700 - 0,33 IA 0,33 18 900 17 50x82 0,16 5
KA 2700 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2700 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2700 - 1,0 IA 1 20 500 8 64x140 0,45 5
KA 2700 - 1,5 IA 1,5 20 500 8 64x140 0,45 5
KA 2700 - 2,2 SB 2,2 60 500 3 64x190 0,41 8
KA 2700 - 3,3 SB 3,3 60 500 4 64x190 0,61 8
KA 2700 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2700 - 6,8 IB 6,8 80 300 2 84x210 1,16 9
KA 3000
KA 3000 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN - 3000 V
Peek-Peek voltage URMS -2120V
Repeatable impulse voltage US -4452V
Non-repeatable impulse voltage USmax -8904V
KA 3000 - 0,22 SA 0,22 15 1900 19 40x127 0,16 4
KA 3000 - 0,33 SA 0,33 18 900 19 40x127 0,16 4
KA 3000 - 0,47 SA 0,47 18 750 12 50x127 0,25 4
KA 3000 - 1,0 SB 1 30 500 10 64x140 0,45 4
KA 3000 - 1,5 SB 1,5 40 500 6 64x190 0,61 8
KA 3000 - 2,0 SB 2 40 500 2 64x190 0,61 8
KA 3000 - 3,0 SB 3 80 500 2 84x190 1,05 8
KA 3000 - 4,0 SB 4 80 500 2 84x210 1,16 8
KA 3500
KA 3500 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN- 3500V
Peek-Peek voltage URMS - 2480V
Repeatable impulse voltage US - 5208V
Non-repeatable impulse voltage USmax - 10416V
KA 3500 - 0,22 SA 0,22 12 1900 19 40x127 0,16 4
KA 3500 - 0,33 SA 0,33 12 900 19 50x127 0,25 4
KA 3500 - 0,47 SA 0,47 15 750 12 50x127 0,25 4
KA 3500 - 0,68 SA 0,68 30 750 7 60x127 0,36 4
KA 3500 - 1,0 SB 1 60 500 3 64x190 0,61 8
KA 3500 - 1,5 SB 1,5 80 400 2 84x190 1,05 8
KA 3500 - 2,0 SB 2 80 400 2 84x190 1,05 8
KA 3500 - 3,0 SB 3 80 400 2 84x210 1,16 8

Dimensions and drawings

Drawing 1 Drawing 3 Drawing 4 Drawing 5
Drawing 7 Drawing 8 Drawing 9
Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

Electrical data:

KMKP: with regeneration ability
KA: without regeneration ability
Temperature range:
casing temperature: -25°C - 70°C
storage temperature: -40°C - 85°C
Humidity: 95%
Life time (with 3% error coefficient): 100 000 h
Capacity tolerance: ±10%
Voltage test (terminal/terminal): 2,15 x UN/√2 AC/1Os
Voltage test (terminal/casing): 2 x URMS + 1000V AC/60s
(min. 3000V/AC/60s)
Repeatable impulse current: du/dt x C(A)
Lossiness coefficient:
(50 Hz) -4
(1 kHz) -4

Electrical terminals: plug AMD 6,3 x 0,8mm, screw M10

Impregnation: NON PCB
Dielectric:
KMKP series: polyester foil, self regenerating
KA series: polypropylene foil, no regeneration
Assembly: vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 Drawing number Electrical data
KMKP 320
KMKP 320 - 2,2IA 2,2 12 600 12 30x72 0,05 1 Nominal voltage UN – 320 V
Peek-Peek voltage URMS – 230 V
Repeatable impulse voltage US – 483 V
Non-repeatable impulse voltage US max – 966 V
KMKP 320 - 3,3IA 3,3 12 600 7 30x72 0,05 1
KMKP 320 - 4,7IA 4,7 15 600 7 30x72 0,05 1
KMKP 320 - 6,8IA 6,8 15 600 7 35x72 0,07 1
KMKP 320 - 10,0IA 10 15 600 7 40x72 0,09 1
KMKP 320 - 15,0IA 15 18 600 5 50x72 0,14 1
KMKP 320 - 22,0IA 22 18 600 1,6 60x72 0,16 1
KMKP 320 - 33,0IA 33 18 600 1,5 50x109 0,21 5
KMKP 320 - 47,0IA 47 18 300 1,5 60x109 0,31 5
KMKP 320 - 68,0IA 68 18 300 1,5 60x127 0,36 5
KMKP 320 - 100IB 100 60 300 1,3 64x140 0,45 7
KMKP 320 - 240IB 240 80 300 1,3 84x190 1,05 7
KMKP 320 - 340IB 340 80 300 1,3 84x240 1,33 7
KMKP 600
KMKP 600 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN – 600 V
Peek-Peek voltage URMS – 425 V
Repeatable impulse voltage US – 893 V
Non-repeatable impulse voltage US max – 1785 V
KMKP 600 - 2,2IA 2,2 12 600 7 30x72 0,05 1
KMKP 600 - 3,3IA 3,3 12 600 7 30x72 0,07 1
KMKP 600 - 4,7IA 4,7 15 600 7 35x72 0,07 1
KMKP 600 - 6,8IA 6,8 15 600 7 40x72 0,09 1
KMKP 600 - 10,0IA 10 15 600 2 50x72 0,14 1
KMKP 600 - 15,0IA 15 18 600 1,6 40x127 0,16 1
KMKP 600 - 22,0IB 22 40 600 1,5 50x109 0,21 7
KMKP 600 - 33,0IB 33 50 300 1,5 60x109 0,31 7
KMKP 600 - 47,0IB 47 80 300 1,5 84x105 0,45 7
KMKP 600 - 68,0IB 68 80 300 1,5 84x140 0,78 7
KMKP 600 - 100IB 100 80 300 1,3 84x190 1,05 7
KMKP 600 - 160IB 160 80 300 1,3 84x240 1,33 7
KMKP 750
KMKP 750 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN - 750 V
Peek-Peek voltage URMS - 530 V
Repeatable impulse voltage US - 1113 V
Non-repeatable impulse voltage USmax - 2226 V
KMKP 750 - 2,2lA 2,2 12 600 7 30x72 0,05 1
KMKP 750 - 3,3lA 3,3 15 600 7 35x72 0,07 1
KMKP 750 - 4,7lA 4,7 15 600 7 40x72 0,09 1
KMKP 750 - 6,8IA 6,8 15 600 2 50x72 0,14 1
KMKP 750 - 10,0IA 10 18 600 1,8 50x92 0,18 1
KMKP 750 - 15,0IA 15 18 600 1,8 60x92 0,26 5
KMKP 750 - 22,0IB 22 40 300 1,8 60x109 0,31 7
KMKP 750 - 33,0IB 33 60 300 1,5 64x140 0,45 7
KMKP 750 - 47,0IB 47 80 300 1,3 84x190 0,61 7
KMKP 750 - 68,0IBK 68 80 300 1,3 64x240 1,05 7
KMKP 750 - 68,0IB 100 80 300 1,3 84x240 0,95 7
KMKP 750 - 100IB 120 80 300 1,3 84x240 1,28 7
KMKP 750 - 120IB 120 80 300 1,3 84x240 1,33 7
KMKP 900
KMKP 900 - 0,1 IA 0,1 12 750 20 30x52 0,04 1 Nominal voltage UN - 900 V
Peek-Peek voltage URMS - 640 V
Repeatable impulse voltage US - 1344 V
Non-repeatable impulse voltage US max-2688 V
KMKP 900 - 0,22 IA 0,22 12 750 20 30x52 0,04 1
KMKP 900 - 0,33 IA 0,33 12 600 18 30x52 0,04 1
KMKP 900 - 0,47 IA 0,47 12 500 18 30x52 0,04 1
KMKP 900 - 0,68 IA 0,68 15 500 15 30x52 0,04 1
KMKP 900 - 1,0 IA 1 16 500 10 35x52 0,05 1
KMKP 900 - 2,2 IA 2,2 16 500 12 35x72 0,07 1
KMKP 900 - 2,2 IAK 2,2 16 500 10 45x52 0,08 1
KMKP 900 - 3,3 IA 3,3 16 500 10,5 35x82 0,08 1
KMKP 900 - 4,7 IA 4,7 18 300 7 40x97 0,12 1
KMKP 900 - 6,8 IA 6,8 18 300 5 50x92 0,18 5
KMKP 900 - 10,0 IA 10 18 300 5 60x97 0,27 5
KMKP 900 - 10,0 IB 10 40 300 5 60x109 0,31 7
KMKP 900 - 15,0 IA 15 18 300 2 60x109 0,31 5
KMKP 900 - 15,0 IB 15 40 300 2 60x109 0,31 7
KMKP 900 - 22,0 IB 22 80 300 1,5 64x140 0,45 7
KMKP 900 - 22,0 IBK 22 80 300 1,5 84x105 0,58 7
KMKP 900 - 33,0 IB 33 80 300 1,5 64x240 0,85 7
KMKP 900 - 33,0 IBK 33 80 300 1,5 84x140 0,78 7
KMKP 900 - 47,0 IB 47 80 300 1,5 64x240 0,92 7
KMKP 900 - 47,0 IBK 47 80 300 1,5 84x190 1,06 7
KMKP 900 - 68,0 IB 68 80 300 1,5 84x240 1,33 7
KMKP 900 - 0,47 IAX 0,47 10 750 18 35x52 0,05 3
KMKP 900 - 0,68 IAX 0,68 10 750 15 35x52 0,05 3
KMKP 900 - 1,00 IAX 1 10 750 10 35x52 0,05 3
KMKP/KA 1100
KMKP 1100 - 0,10 IAX 0,1 10 750 20 35x52 0,05 3 Nominal voltage UN- 1100V
Peek-Peek voltage URMS- 780V
Repeatable impulse voltage US - 1638V
Non-repeatable impulse voltage USmax -3276V
KMKP 1100 - 0,22 IAX 0,22 10 750 20 35x52 0,05 3
KMKP 1100 - 0,33 IAX 0,33 10 750 18 35x82 0,08 3
KMKP 1100 - 0,47 SA 0,47 12 750 18 40x82 0,1 4
KMKP 1100 - 0,68 SA 0,68 12 750 15 40x82 0,1 4
KMKP 1100 - 1,0 lA 1 18 500 12 50x72 0,14 5
KMKP 1100 - 2,2 lA 2,2 18 500 10 50x92 0,24 5
KMKP 1100 - 3,3 lA 3,3 18 500 8 50x127 0,25 5
KMKP 1100 - 4,7 lA 4,7 18 500 8 60x127 0,36 5
KMKP 1100 - 6,8 lA 6,8 18 200 5 60x127 0,36 5
KMKP 1100 - 10 IB 10 60 200 2 64x140 0,45 7
KMKP 1100 - 15,0 IB 15 60 200 2 64x190 0,61 7
KMKP 1100 - 22 IB 22 80 200 2 84x190 1,05 7
KMKP 1100 - 33 IB 33 80 200 2 84x190 1,05 7
KMKP 1100 - 47 IB 47 80 200 2 84x240 1,33 7
KMKP/KA 1400
KA 1400 - 0,10 SA 0,1 10 900 17 40x52 0,07 4 Nominal voltage UN- 1400V
Peek-Peek voltage URMS- 1000V
Repeatable impulse voltage US-2100V
Non-repeatable impulse voltage USmax-4200V
KA 1400 - 0,22 SA 0,22 10 900 17 40x52 0,07 4
KA 1400 - 0,33 SA 0,33 10 900 17 40x52 0,07 4
KA 1400 - 0,47 SA 0,47 10 750 17 40x52 0,07 4
KA 1400 - 0,68 IA 0,68 18 500 17 50x82 0,16 5
KMKP1400 - 1,0 IA 1 18 500 12 50x82 0,16 5
KMKP1400 - 2,2 IA 2,2 18 500 8 50x97 0,19 5
KMKP1400 - 3,3 IA 3,3 18 450 8 50x127 0,25 5
KMKP1400 - 4,7 IB 4,7 40 450 5 64x140 0,45 7
KMKP 1400 - 6,8 IB 6,8 60 450 5 60x190 0,61 7
KMKP 1400 - 6,8 IBK 6,8 80 450 5 84x140 0,78 7
KMKP 1400 - 10,0 IB 10 60 250 2 64x190 0,61 7
KMKP 1400 - 10,0 IBK 10 80 250 2 84x140 0,78 7
KMKP 1400 - 15,0 IB 15 80 250 2 84x190 1,05 7
KMKP 1400 - 22,0 IB 22 80 250 2 84x190 1,16 7
KMKP 1400 - 30,0 IB 30 80 250 2 84x240 1,33 7
KMKP 1400 - 45,0 IB 45 80 250 1,5 84x340 1,83 7
KA 1400 - 0,10 IAX 0,1 10 300 17 35x52 0,05 3
KA 1400 - 0,22 IAX 0,22 10 300 17 35x52 0,05 3
KA 1400 - 0,33 IAX 0,33 10 300 17 40x52 0,07 3
KA 1400 - 0,47 IAX 0,47 10 300 17 40x52 0,07 3
KA 1400 - 1,00 IAX 1 10 300 17 40x75 0,09 3
KMKP/KA 1800
KA 1800 - 0,10 SA 0,1 12 900 16 40x72 0,09 4 Nominal voltage UN - 1800V
Peek-Peek voltage URMS- 1280V
Repeatable impulse voltage US- 2688V
Non-repeatable impulse voltage USmax- 5376V
KA 1800 - 0,22 SA 0,22 12 900 16 40x72 0,09 4
KA 1800 - 0,33 SA 0,33 12 900 16 40x72 0,09 4
KA 1800 - 0,47 SA 0,47 15 750 16 40x127 0,16 4
KA 1800 - 0,68 SA 0,68 16 750 16 40x127 0,16 4
KA 1800 - 1,0 IA 1 18 500 12 50x82 0,25 5
KMKP 1800 - 1,5 IA 1,5 20 500 7 60x84 0,36 5
KMKP 1800 - 2,2 IA 2,2 20 500 7 50x127 0,25 5
KMKP 1800 - 3,3 IA 3,3 20 400 5 60x127 0,36 5
KMKP 1800 - 4,7 IB 4,7 60 400 5 64x140 0,45 7
KMKP 1800 - 6,8 IB 6,8 80 400 2 64x190 0,61 7
KMKP 1800 - 10,0 IB 10 80 300 2 84x190 1,05 7
KMKP 1800 - 15,0 IB 15 80 300 2 84x210 1,16 7
KMKP/KA 2100
KA 2100 - 0,10 SA 0,1 12 900 1,3 40x82 0,1 4 Nominal voltage UN - 2100V
Peek-Peek voltage URMS - 1485V
Repeatable impulse voltage US- 3119V
Non-repeatable impulse voltage USmax- 6237V
KA 2100 - 0,22 SA 0,22 15 900 1,5 40x82 0,1 4
KA 2100 - 0,33 IA 0,33 18 900 1,5 50x82 0,16 5
KA 2100 - 0,47 IA 0,47 18 750 1,5 50x82 0,16 5
KA 2100 - 0,68 IA 0,68 18 750 1,3 60x84 0,24 5
KA 2100 - 1,0 IA 1 18 500 1,3 50x127 0,25 5
KA 2100 - 2,2 IA 2,2 18 300 1,3 64x140 0,45 5
KA 2100 - 3,3 IA 3,3 20 300 1,5 64x190 0,61 5
KA 2100 - 4,7 IB 4,7 80 300 1,5 84x190 1,05 7
KA 2100 - 6,8 IB 6,8 80 250 1,5 84x210 1,16 7
KA 2100 - 10 IB 10 80 250 1,3 84x240 1,33 7
KA 2250
KA 2250 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2250V
Peek-Peek voltage URMS- 1590V
Repeatable impulse voltage US- 3339V
Non-repeatable impulse voltage USmax - 6678 V
KA 2250 - 0,22 SA 0,22 15 900 17 40x82 0,1 4
KA 2250 - 0,33 IA 0,33 15 900 17 50x82 0,1 5
KA 2250 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2250 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2250 - 1,0 IA 1 18 500 17 60x84 0,24 5
KA 2250 - 1,5 IA 1,5 20 500 12 60x127 0,36 5
KA 2250 - 2,2 IA 2,2 20 500 7 64x140 0,41 5
KA 2250 - 3,3 IB 3,3 60 500 4 64x190 0,61 9
KA 2250 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2250 - 6,8 IB 6,8 80 300 2 84x190 1,05 9
KA 2250 - 10,0 IB 10 80 300 2 84x210 1,16 9

Typ Pojemność
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Wymiary
[mm] Ø x h		 Masa
[kg]		 Nr
rysunku		 Dane techniczne
KA 2700
KA 2700 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2700V
Peek-Peek voltage URMS- 1910V
Repeatable impulse voltage US>- 4011V
Non-repeatable impulse voltage USmax - 8022V
KA 2700 - 0,22 SA 0,22 15 900 17 40x82 0,16 4
KA 2700 - 0,33 IA 0,33 18 900 17 50x82 0,16 5
KA 2700 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2700 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2700 - 1,0 IA 1 20 500 8 64x140 0,45 5
KA 2700 - 1,5 IA 1,5 20 500 8 64x140 0,45 5
KA 2700 - 2,2 SB 2,2 60 500 3 64x190 0,41 8
KA 2700 - 3,3 SB 3,3 60 500 4 64x190 0,61 8
KA 2700 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2700 - 6,8 IB 6,8 80 300 2 84x210 1,16 9
KA 3000
KA 3000 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN - 3000 V
Peek-Peek voltage URMS -2120V
Repeatable impulse voltage US -4452V
Non-repeatable impulse voltage USmax -8904V
KA 3000 - 0,22 SA 0,22 15 1900 19 40x127 0,16 4
KA 3000 - 0,33 SA 0,33 18 900 19 40x127 0,16 4
KA 3000 - 0,47 SA 0,47 18 750 12 50x127 0,25 4
KA 3000 - 1,0 SB 1 30 500 10 64x140 0,45 4
KA 3000 - 1,5 SB 1,5 40 500 6 64x190 0,61 8
KA 3000 - 2,0 SB 2 40 500 2 64x190 0,61 8
KA 3000 - 3,0 SB 3 80 500 2 84x190 1,05 8
KA 3000 - 4,0 SB 4 80 500 2 84x210 1,16 8
KA 3500
KA 3500 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN- 3500V
Peek-Peek voltage URMS - 2480V
Repeatable impulse voltage US - 5208V
Non-repeatable impulse voltage USmax - 10416V
KA 3500 - 0,22 SA 0,22 12 1900 19 40x127 0,16 4
KA 3500 - 0,33 SA 0,33 12 900 19 50x127 0,25 4
KA 3500 - 0,47 SA 0,47 15 750 12 50x127 0,25 4
KA 3500 - 0,68 SA 0,68 30 750 7 60x127 0,36 4
KA 3500 - 1,0 SB 1 60 500 3 64x190 0,61 8
KA 3500 - 1,5 SB 1,5 80 400 2 84x190 1,05 8
KA 3500 - 2,0 SB 2 80 400 2 84x190 1,05 8
KA 3500 - 3,0 SB 3 80 400 2 84x210 1,16 8

Dimensions and drawings

Drawing 1 Drawing 3 Drawing 4 Drawing 5
Drawing 7 Drawing 8 Drawing 9
Méně
Přečtěte si více
Komentáře (0)
