Výrobce: Galltec Mela Sensortechnik

Převodníky vlhkosti a teploty pro aplikace v řadě HVAC - L

Four designs duct version (LK)
  wall mounting (LW)
  rod-shaped Ø 12mm (LP)
  room version (LI)
Different humidity and temp., 2 x active
  humidity active / temp. passive
  humidity only, active
  temperature only, active or passive
Output signals 0…1 V
  0…10 V
  passive (temperature)
Special versions sealing for increased requirements, e.g. condensation
  sealing against vibrations
Filter protective basket ZE07 (IP00)
  filter with membrane ZE08 (IP30)
  PTFE sintered filter ZE05 (IP65)
Rod-shaped sensor with 2 types of connection 6-pin plug-in connection and assembled cable
permanently attached cable

Humidity
•  sensing element calibrate sensor chip calHT
•  output range 0…100%rh
•  accuracy
•  30…80%rh for 10…40°C  ±3 %rh
•  remaining range  ±5 %rh
•  influence of temperature. <10°C lub >40°C ±0,06%rh/K

Temperature / active output
•  sensing element calibrated sensor chip calHT
•  output ranges 0…+50°C
  -20…+80°C
  -30…+70°C
  0…+100°C
•  Accuracy
•  dla 10…40°C ±0,8K
•  remaining range  chart
•  The influence of temperature. <10°C lub >40°C ±0,06%rh/K

Temperature / passive output
•  sensign elements Pt100
  Pt1000
•[nbsp other sensing elements on demand e.g.. NTC

Electrical data
•  outputs] 2 x 0…1V
  2 x 0…10V
  Wyjścia pasywne
  na specjalne zamówienie
•  Supply voltage
•  LK, LW, LI  (6)13…30V DC lub
•  output: 0…(1)10V  24V AC±10%
•  LP
•  outpug: 0…(1)10V  (6)12…30V DC
•  load resistance for 0…1V  >1 kΩ
output  0 .. .1V > 1kΩ
output  0 ... 1V > 10 kΩ
•  Kompatybilność  elektromagnetyczna  Zgodnie z EN 61326

Generral data
•  Medium air, pressureless, non-aggressive, non-condensing


•  Min. air speed 0,5m/s
•  Temperatura pracy
•  type LP, LK, LW   -30…+80°C
•  type l LI  -20…+60°C
•  storage temperature -40…+85°C
•  degree of protection of measuring head (series LK,LW,LI)
•  with protective basket ZE07 IP00
•  with membrane filter ZE08 IP30
•  with PTFE sintered filter ZE05 IP65
•  degree of protection of housing
•  type LP, LK, LW  IP65
•  typel LI IP30
•  material of housing
•  type LP, LK, LW   PC (light grey/ white)
•  typel LI   ABS (white)

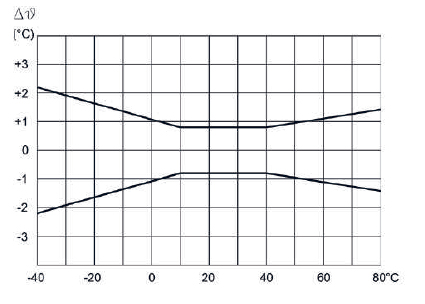

Temperature accuracy

Przetworniki wilgotności i temperatury do zastosowań w HVAC - Seria L wykres dokładność temperatury

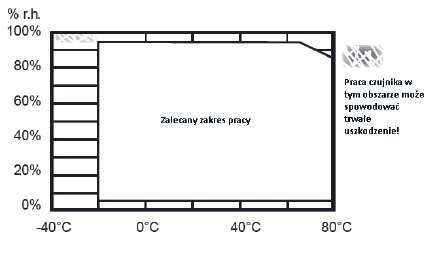

Working range of humidity and temperature

Przetworniki wilgotności i temperatury do zastosowań w HVAC - Seria L wykres zakres pracy
